~에서 판금 가공 현장을 총괄하는 사람으로서 신코팹, 저는 매일 원판 강철이 바로 이런 케이스로 변해가는 과정을 지켜봐 왔습니다. 수년 동안, 사람들이 잘못된 케이스를 선택하거나 케이스의 구조를 잘못 이해해서 수천 달러를 낭비하는 모습을 봐왔습니다. 검사에서 불합격 판정을 받거나 값비싼 전자기기가 고장 나는 일은 절대 원치 않으실 겁니다.
이 가이드에서는 제조업체의 관점에서 솔직한 사실을 알려드리겠습니다. 여러분은 이 두 등급의 정확한 차이점, 자신에게 딱 맞는 등급을 선택하는 방법, 그리고 한 등급이 다른 등급보다 가격이 4배나 비싼 이유가 되는 제조 비결을 알게 될 것입니다. 실제 가격 차이, 박스를 안전하게 개조하는 방법, 그리고 NEMA 4X에 추가 비용을 지불할 가치가 있는 경우를 알려드리겠습니다.
이 페이지를 다 읽으시면, 장비와 예산을 보호하기 위해 어떤 케이스가 필요한지 정확히 알게 될 것입니다.
간단한 답변: 차이점은 무엇인가요?
주요 NEMA 3R과 NEMA 4X의 차이점 결국 두 가지 요인, 즉 수압과 녹으로 귀결됩니다.
인클로저를 단순히 실외에 설치해 두고 비나 눈이 내려도 견딜 수만 있다면 NEMA 3R 등급으로도 충분합니다. 하지만 이 인클로저에는 전략적으로 뚫린 통풍구가 있습니다. 고압 세척기로 물을 쏴서 세척하면 물이 내부로 스며들게 됩니다.
NEMA 4X는 완전히 밀폐되어 있습니다. 저희 공장 현장에서는 연속적인 이음 용접 또한 두꺼운 개스킷을 사용하여 고압 호스로 직접 세척해도 견딜 수 있도록 제작되었습니다. ‘X’ 표기는 내식성을 의미합니다. 즉, 염분, 강한 화학 물질 또는 비료에 노출되어도 녹이 슬지 않도록 뛰어난 내식성을 갖추고 있습니다.
NEMA 3R과 NEMA 4X 인클로저의 주요 차이점은, NEMA 3R은 강수로부터 보호하고 자연 환기가 가능한 반면, NEMA 4X는 완전 방수 기능을 갖추고 있으며 공기 중의 먼지가 전혀 유입되지 않도록 완벽하게 밀폐되어 있고, 부식에 강한 재질로 제작되었다는 점입니다.
| 기능 | NEMA 3R | NEMA 4X |
|---|---|---|
| 수질 보호 | 내리는 비, 눈, 그리고 진눈깨비 | 고압 호스 분사 |
| 먼지 방지 | 떨어지는 흙 | 바람에 날리는 먼지와 미세 분말 |
| 녹 방지 | 없음 (시간이 지남에 따라 녹슬 수 있음) | 높은 (보통 스테인리스강 또는 유리섬유) |
| 환기 | 통기성 있음 (열이 자연스럽게 빠져나가게 함) | 완전 밀폐형 (열을 내부에 가둡니다) |
| 가격 | 예산 친화적 | 프리미엄 가격 |
NEMA 3R 인클로저란 무엇인가요?
NEMA 3R 인클로저는 빗물, 진눈깨비, 눈, 먼지로부터 장비를 보호하도록 설계된 통풍식 실외용 전기 박스입니다. NEMA 3R 인클로저는 전기 부품을 위한 견고한 우산이라고 생각하시면 됩니다. 홍수에는 견디지 못하지만, 거센 폭우 정도는 문제없이 견뎌냅니다.
장비를 어떻게 보호하는지

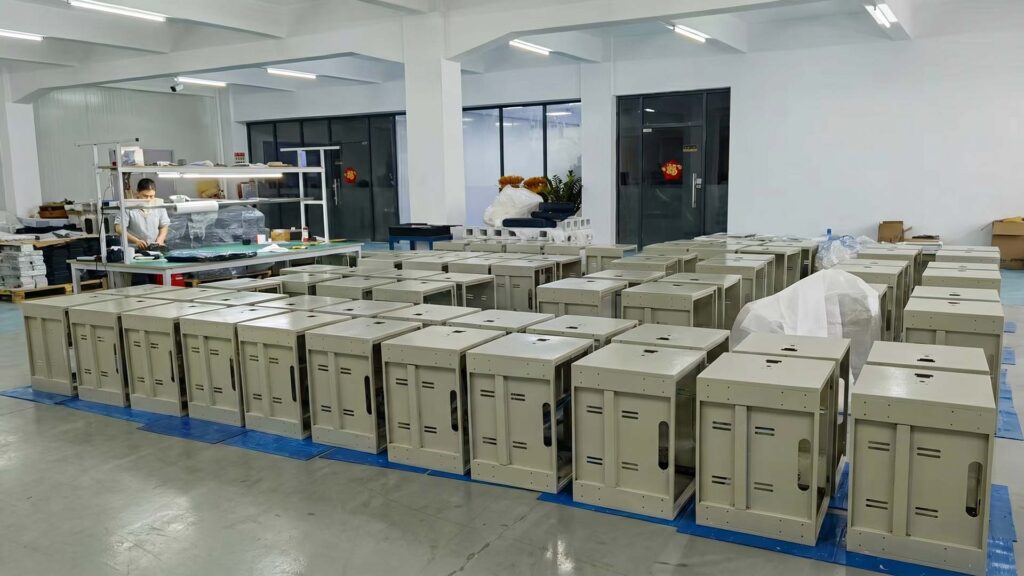

NEMA 3R 박스의 가장 큰 장점은 비나 눈이 민감한 장비에 닿지 않도록 막아준다는 점입니다. 당사는 프레스 브레이크를 사용하여 NEMA 3R 박스를 제작할 때, 상단에 의도적으로 약간의 돌출부를 설계하여 물이 바로 흘러내리도록 합니다.
3R 박스는 완벽하게 밀폐되어 있지 않기 때문에, 제작 과정에서 판금에 통풍구를 뚫어 놓습니다. 이를 통해 뜨거운 공기가 자연스럽게 빠져나갈 수 있습니다. 열을 발생시키는 전자 기기를 사용하더라도, 밀폐된 금속 오븐 안에서 기기가 과열될 걱정을 할 필요가 없습니다.
마지막으로, 비용 절감 효과도 있습니다. 이 설계 덕분에 조립 라인에서 고가의 현장 주입식 방수 개스킷을 적용할 필요가 없기 때문에, NEMA 3R 박스는 가격 면에서 매우 경제적입니다.
NEMA 3R을 어디에 사용해야 할까요?

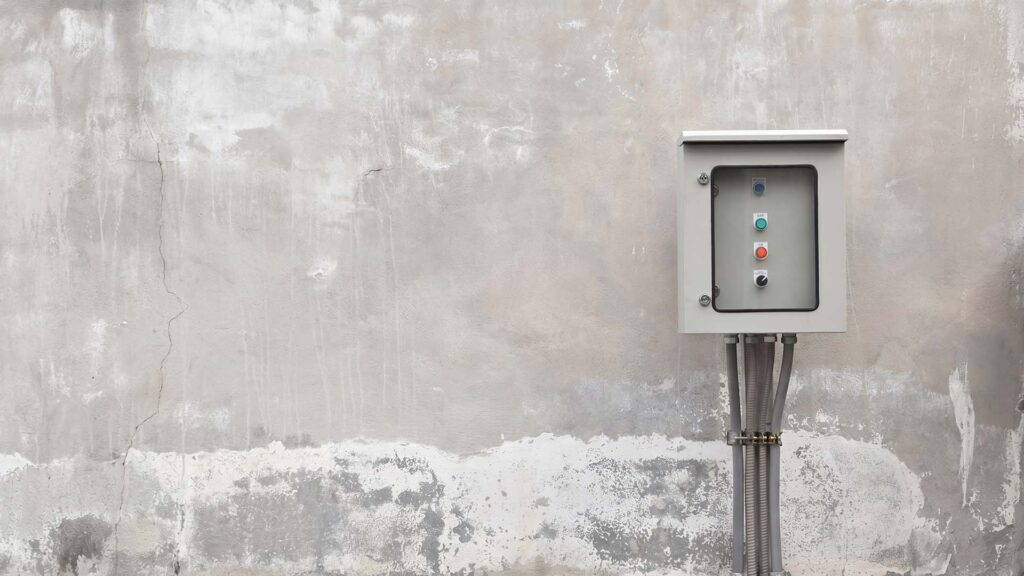

NEMA 3R 인클로저는 매일 볼 수 있습니다. 거의 모든 주택과 상업용 건물의 외벽에 부착된 표준적인 회색 상자입니다.
다음과 같은 경우에는 NEMA 3R 박스를 사용해야 합니다:
- 기본적인 실외용 유틸리티 박스 및 접속함.
- 주택용 전기 계량기.
- 조명 및 공조 제어.
- ~ 아래에 놓인 모든 장비는 지붕 또는 차양.
NEMA 4X 인클로저란 무엇인가요?
NEMA 4X 인클로저는 고압 세척, 바람에 날리는 먼지, 심한 부식으로부터 장비를 보호하도록 설계된 완전 밀폐형 방수 전기 박스입니다. NEMA 3R을 우산에 비유한다면, NEMA 4X는 방수 처리된 은행 금고와 같습니다. 이 제품은 극한의 환경에서도 견딜 수 있도록 제작되었습니다.
장비를 어떻게 보호하는지
NEMA 4X 박스는 두껍고 밀착력이 뛰어난 개스킷을 사용하여 도어를 완벽하게 밀봉합니다. ShincoFab에서 이러한 제품을 제작할 때는 완전히 차원이 다른 수준의 정밀도가 요구됩니다. 우리는 개스킷을 부착하기 전에 모든 용접 이음매가 흠잡을 데 없이 완벽해야 합니다. 이러한 밀폐형 설계는 세 가지 큰 이점을 제공합니다.
첫째, 물이 세차게 튀는 것을 막아줍니다. 이 인클로저에 고압 호스로 직접 물을 뿌려도 내부는 완전히 건조한 상태를 유지합니다.
둘째, 바람에 날리는 먼지를 막아줍니다. 미세한 흙, 가루, 이물질이 틈새로 스며들어 회로를 손상시키는 것을 방지합니다.
셋째, 녹을 방지합니다. 4X의 “X’는 내식성을 의미합니다. 이 상자들은 대개 고급 304 또는 316 스테인리스강(일반 탄소강보다 가공 및 용접이 훨씬 까다로운 소재)이나 견고한 유리섬유로 제작되기 때문에, 강한 화학 물질, 비료 또는 염분에 노출되었을 때도 탁월한 내식성을 발휘합니다.
NEMA 4X를 어디에 사용해야 하는가
장비가 있는 환경이 장비를 적극적으로 파손시키려 할 때는 NEMA 4X 등급이 필요합니다.
다음과 같은 경우에는 NEMA 4X 박스를 사용해야 합니다:

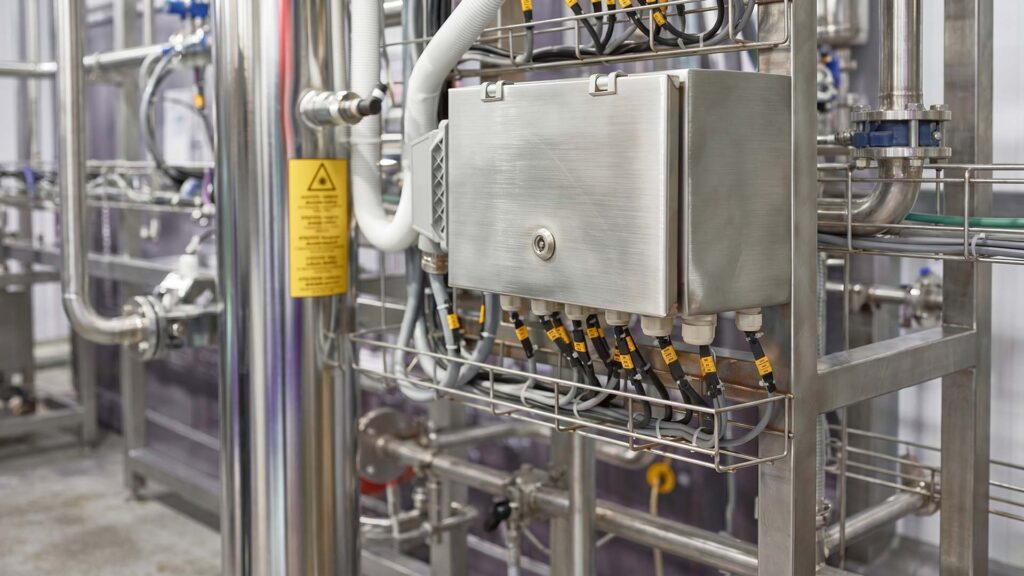

- 매일 호스로 세척해야 하는 식품 가공 공장.
- 짠 바닷바람이 부는 해안 지역.
- 화학 공장 및 폐수 처리 시설.
- 먼지가 매우 많은 공장이나 농업 현장.
직접 비교: 4가지 주요 차이점
수질 보호
NEMA 3R 등급의 인클로저는 실외 사용을 위해 설계되었으며, 빗물, 진눈깨비, 눈이 떨어지는 환경에 대한 테스트를 거쳤으나, 호스로 직접 물을 뿌리는 환경에서는 사용하도록 의도되지 않았습니다. 반면, NEMA 4X 호스 세척 시험 요구 사항이 훨씬 더 까다롭습니다. 인클로저는 약 10~12피트 떨어진 곳에서 분당 65갤런의 물을 분사하는 1인치 호스의 물줄기를 견뎌내야 하며, 이때 인클로저 내부로 물이 유입되어서는 안 됩니다.
먼지와 때
NEMA 3R은 떨어지는 먼지와 큰 이물질을 차단합니다. 하지만 밀폐되지 않은 틈이 있습니다. 바람에 의해 미세한 먼지가 내부로 쉽게 유입될 수 있습니다.
NEMA 4X는 바람에 날리는 공기 중의 미립자를 차단하기 위해 밀착되는 고무 개스킷을 사용합니다. 시멘트, 곡물 또는 굵은 톱밥이 있는 곳에서 작업하는 경우, 회로를 보호하기 위해 이러한 기밀 밀봉이 필요합니다.

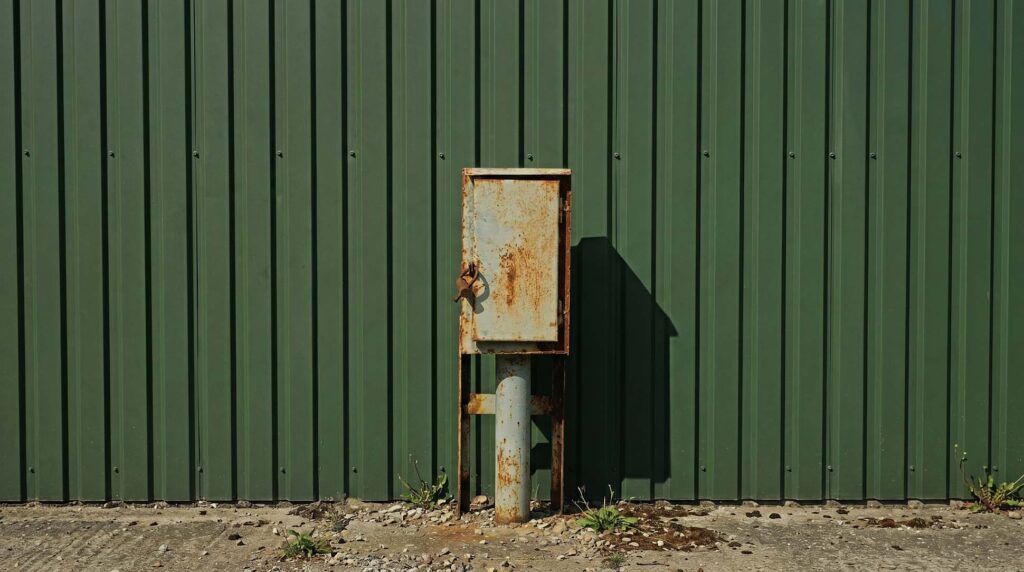

녹과 부식
표준 3R 상자는 대개 탄소강으로 제작되며 기본 분체 도장이 되어 있습니다. 저희는 내구성이 뛰어난 산업용 페인트를 도포하지만, 작업 현장에서 페인트가 긁히면 결국 금속이 녹슬게 됩니다.
NEMA 4X 박스는 이러한 환경에도 끄떡없습니다. 이 박스는 304 또는 316 스테인리스강, 폴리카보네이트, 유리섬유와 같은 견고한 소재로 제작되었습니다. 가혹한 화학 물질이나 바닷물에 노출되어도 부식되지 않습니다.
환기 및 내부 결로
다음은 많은 구매자들이 간과하는 실제 문제입니다. 많은 구매자들이 한 가지 중요한 실제 문제를 간과하고 있는데, 바로 VFD와 같은 발열 전자 부품이 완전히 밀폐된 NEMA 4X 박스 내부에서 쉽게 과열된다는 점입니다.
90도나 되는 여름날을 상상해 보세요. 통풍구가 있는 NEMA 3R 박스는 공기가 순환되어 뜨거운 공기가 자연스럽게 빠져나갑니다. 하지만 완벽하게 밀폐된 NEMA 4X 박스는 마치 온실처럼 작용합니다. 내부 온도가 순식간에 130도를 넘어 치솟을 수 있으며, 이로 인해 장비가 고장 날 수 있습니다.
NEMA 4X 등급의 인클로저는 완전히 밀폐되어 있습니다. 밀폐된 인클로저는 전자 부품에서 발생하는 내부 열을 가두게 됩니다. 이렇게 가두어진 열로 인해 내부 결로가 발생합니다. 따라서 발열이 심한 전자 부품에는 NEMA 4X 등급의 통기구나 냉각 장치가 필요합니다.
지리 및 코드 테스트: 자신의 환경에 맞춰 선택하세요
때로는 결정이 저절로 내려지기도 합니다. 지역 날씨와 시 당국의 검사관이 무엇을 사야 할지 정확히 정해 주기 때문입니다.
플로리다의 해안가 근처에 살고 계신가요? 그 짠 해안 공기는 일반 NEMA 3R 박스를 순식간에 부식시켜 버릴 것입니다. 녹이 슬지 않는 NEMA 4X의 내식성이 필요합니다.
건조하고 온화한 애리조나에 산다면 어떨까요? 그럴 경우 NEMA 3R 등급이면 충분합니다. 사막에서는 값비싼 부식 방지 조치가 필요하지 않습니다.
다음으로, 건축 법규를 고려해 보세요. 먼지가 많은 농업 시설에서 NEMA 3R 등급의 박스를 사용하면 검사관이 해당 현장을 불합격 처리할까요? 네, 대개 그렇게 할 것입니다.
안전 규정에 따르면, 인클로저의 유형을 해당 공간의 위험 요인에 맞춰야 합니다. 이 NEMA 인클로저 유형 이 표준에 따르면, NEMA 3R 등급은 비, 진눈깨비, 눈과 같은 실외 기상 조건에 노출되는 용도로 설계되었으나, 바람에 날리는 먼지나 호스로 물을 뿌리는 환경에는 적합하지 않습니다.
가격 격차 대 실패의 현실: 4배의 가격은 그만한 가치가 있을까?
NEMA 4X는 가격이 더 비쌉니다. 표준 24×24 NEMA 3R 탄소강 박스의 가격은 약 $150입니다. 정확히 동일한 크기의 NEMA 4X 316 스테인리스강 박스는 약 $600 정도입니다. 제조 측면에서 볼 때, 원자재 비용(316 스테인리스강은 비쌉니다), 전문 용접 인건비, 그리고 엄격한 누수 테스트 비용을 지불하게 되는 것입니다. 그 추가적인 보호 기능을 위해 4배나 더 많은 비용을 지불하는 셈입니다.
그 가격 급등은 정말 아쉽네요.
먼지가 많은 목공 작업장에 $100 NEMA 3R 박스를 설치했다고 상상해 보세요. 한 달 동안은 아무 문제 없이 잘 작동합니다. 그러다 바람에 날린 미세한 먼지가 통풍구를 통해 스며들어 $3,000 드라이브를 완전히 고장 나게 만듭니다.
이제 새 드라이브를 구입해야 합니다. 게다가 전기 기술자에게 긴급 수리 비용을 지불해야 하고, 생산 라인 전체가 가동을 중단한 상태입니다. 그 “저렴한” 상자 하나 때문에 수천 달러의 손해를 보게 된 셈입니다.
만약 처음부터 $400 NEMA 4X 박스를 구입했다면, 장비는 여전히 환경적 손상으로부터 안전하게 보호되었을 것입니다.
변경의 함정: NEMA 등급을 훼손하지 마세요
방금 새것처럼 깨끗하고 완전히 밀봉된 NEMA 4X 인클로저를 구입하셨습니다. 하지만 그 안의 장비에 전원을 공급해야 합니다.
제조업체 입장에서, 우리가 몇 시간이나 공들여 완벽하게 밀봉한 새것 같은 NEMA 4X 인클로저에 고객이 값싼 홀쏘를 대는 모습을 지켜보는 것만큼 가슴 아픈 일은 없습니다.
그 금속을 뚫는 순간, 값비싼 4X 박스는 순식간에 누수가 발생하는 NEMA 1 등급 제품이 되어버립니다. 더 이상 방수 기능이 유지되지 않습니다. 먼지와 물이 그 뚫린 구멍을 통해 콸콸 쏟아져 들어올 것입니다.
하지만 당황하지 마세요. 상자는 여전히 수정할 수 있습니다. 적절한 부품을 사용하기만 하면 됩니다.

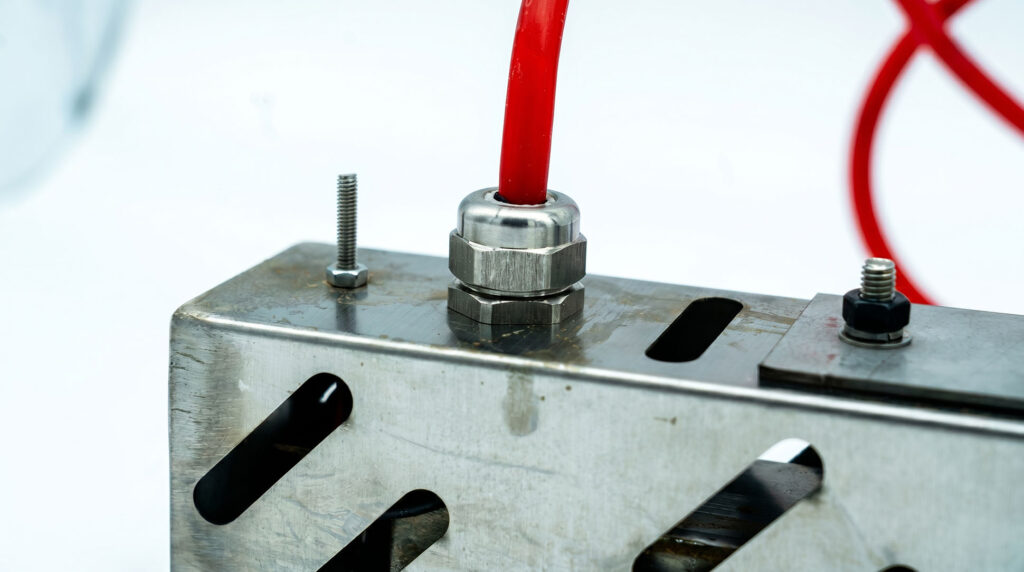

전선을 배선할 때는 반드시 적절한 방수 케이블 글랜드를 사용해야 합니다. 이 고강도 피팅은 케이블을 단단히 고정하고 고무 씰의 밀봉 기능을 복원해 줍니다. 내부 장비의 온도가 너무 높아지면 어떻게 해야 할까요? 단순히 구멍을 뚫고 일반 배기 팬을 볼트로 고정해서는 안 됩니다. NEMA 4X 등급의 통기구를 설치하거나 완전히 밀폐된 냉각 장치를 설치해야 합니다.
규칙은 간단합니다. 박스에 볼트로 고정하는 모든 부속품은 NEMA 4X 등급을 충족해야 합니다.
피해야 할 흔한 구매 실수
결제 버튼을 누르기 전에 요금제를 다시 한 번 꼼꼼히 확인해 보세요. 다음은 구매자들이 흔히 저지르는 실수들입니다.
- 세척 구역에서 NEMA 3R을 사용하는 것. 당연한 이야기처럼 들리겠지만, 여전히 식품 공장에 통풍구가 있는 3R 박스를 설치해 비용을 절감하려는 사람들이 있습니다. 고압 세척기를 사용하면 전자 부품이 순식간에 망가질 것입니다.
- NEMA 4X를 잠수함으로 착각하는 것 같습니다. NEMA 4X는 강력한 호스 분사도 견딜 수 있습니다. 하지만 호수 바닥까지 가라앉혀서는 안 됩니다. 박스가 완전히 물속에 잠길 경우, NEMA 6 등급이 필요합니다.
- 열이 갇히는 현상을 간과해서는 안 됩니다. 구매자들은 종종 통풍구가 없는 4X 상자에 발열이 심한 전자기기를 밀봉해 넣곤 합니다. 그러면 기기가 과열되고, 땀을 흘리듯 습기가 차며, 결국 고장 나게 됩니다.
- NEMA 4X를 구매하는 이유는 별다른 이유 없이. 4X가 더 튼튼해 보인다고 해서 불필요하게 돈을 많이 쓰지 마세요. 상자가 바람이 잘 통하고 건조한 차양 아래에 놓여 있다면, 돈을 아끼고 3R을 구입하세요.
자주 묻는 질문
NEMA 3R 인클로저를 실내에서 사용할 수 있나요?
네, NEMA 3R 인클로저를 실내에서 사용할 수 있습니다. NEMA 3R 인클로저는 실외의 비에 대비해 설계되었지만, 실내 장비도 낙진으로부터 안전하게 보호해 줍니다. 하지만 실내 시설에 물이 튀거나 먼지가 심한 경우에는 NEMA 3R이 제 기능을 하지 못할 수 있습니다.
NEMA 4X는 완전히 방수인가요?
아니요, NEMA 4X 등급의 인클로저는 완전히 방수가 되는 것은 아닙니다. 방수 성능이 매우 뛰어나고 강력한 물줄기가 직접 닿아도 문제없이 견딜 수 있지만, 수영장에 떨어뜨리거나 완전히 물에 잠긴 상태로 방치해서는 안 됩니다. 인클로저를 수중에서 사용해야 한다면 NEMA 6 등급이 필요합니다.
NEMA 4X가 NEMA 12보다 더 나은가요?
NEMA 4X가 NEMA 12보다 더 나은지는 설치 환경에 따라 다릅니다. NEMA 12는 먼지와 가볍게 떨어지는 물방울을 막기 위해 실내 전용으로 설계되었습니다. NEMA 4X는 실외의 기상 조건, 호스로 직접 물을 뿌리는 상황, 녹 등을 견딜 수 있어 기술적으로 더 견고합니다. 하지만 부식성 화학 물질이 없는 안전한 실내 환경이라면, NEMA 12가 일반적으로 더 저렴하며 완벽하게 작동합니다.
결론
안심하기 위해 NEMA 4X 규격을 지나치게 높게 설정하는 일은 그만두십시오. 단기적인 비용 절감을 위해 인클로저 규격을 절대 낮게 설정해서는 안 됩니다.
사육장 선택을 일종의 보험으로 생각하십시오.
비용을 절약하기 위해 NEMA 3R을 사용하려면, 해당 박스가 설치될 주변 환경을 확실히 보장할 수 있는 경우에만 사용해야 합니다. 이 박스는 강한 물줄기, 염분이 많은 공기, 또는 미세 먼지에 절대 노출되어서는 안 됩니다. 설치 현장이 조용하고 환경이 예측 가능하다면, 3R을 구매하여 비용을 절약하세요.
하지만 산업 현장이 완벽한 경우는 거의 없습니다. 작업자가 고압 세척기로 그 상자에 물을 뿌릴 가능성이 10%만큼이라도 있을까요? 값비싼 전자 기기를 위험에 빠뜨리지 마십시오.
NEMA 4X 인클로저의 높은 초기 비용은 여러분이 평생 구매하게 될 보험 중 가장 저렴한 보험입니다.
이제 프로젝트에 필요한 사항이 정확히 파악되었으니, 선택을 내릴 준비가 되셨을 것입니다. 판금 가공 전문 공장인 ShincoFab의 팀은 매일 이러한 인클로저를 제작하고 있습니다. 원자재인 판금부터 최종 용접 이음매에 이르기까지, 사양을 속속들이 파악하고 있습니다. 불필요한 업그레이드 비용을 지불하지 않고도 고객님께 꼭 필요한 보호 기능을 제공해 드리고자 합니다. 고객님의 환경에 딱 맞는 인클로저를 선택하시고, 오늘 바로 장비를 안전하게 배선해 보세요.
