저는 ~의 생산 현장에서 10년 넘게 일해 왔습니다. 신코팹, 저희 판금 가공 시설에서 탭을 끊고, 구멍의 나사산을 제거하며, 손상된 부품을 수리합니다. 매주 수천 개의 금속 부품을 가공하다 보면, 어떤 방법이 효과가 있고 어떤 방법이 고객의 프로젝트를 망칠 수 있는지 알게 됩니다.
골치 아픈 일 없이 금속에 나사를 가공하는 방법을 알고 싶다면, 바로 이곳이 정답입니다. 이 가이드에서는 저희 작업장에서 어떻게 깔끔한 나사산을 가공하는지 보여드리겠습니다. 필요한 공구, 단계별 절삭 방법, 그리고 부러진 탭을 제거하는 방법을 배우게 될 것입니다. 판금 가공 공장으로서, 왜 그렇게 해야 하는지 그 이유를 설명해 드리겠습니다. 절대 얇은 금속판을 직접 두드린다.
복잡한 공학 용어나 교과서적인 이론은 없습니다. 그저 우리가 매일 작업대에서 직접 사용하는 생생하고 실용적인 조언들뿐입니다. 그럼 시작해 봅시다.
금속을 나사 가공한다는 것은 무엇을 의미할까요?
금속에 나사산을 가공한다는 것은 금속 조각에 나선형 홈을 파는 것을 말합니다. 이 홈 덕분에 두 부품을 서로 비틀어 조이면 단단히 고정될 수 있습니다. 물병 뚜껑에 있는 돌기를 떠올려 보세요. 그것이 바로 나사산입니다.
탭 가공 대 나사산 가공 (차이점은 무엇인가?)
사람들은 종종 “태핑”과 “스레딩”이라는 단어를 마치 같은 뜻인 것처럼 사용합니다. 공장 현장에서는 이 두 용어를 혼동하면 의사소통에 문제가 생깁니다.
- 탭 내부 나사산을 만듭니다. 이는 구멍 안에서 이루어집니다. 금속 너트의 안쪽을 떠올려 보세요. 이를 “암나사”라고 부릅니다.
- 스레딩 외부 나사산을 만듭니다. 이는 금속 막대의 바깥쪽에서 수행합니다. 볼트의 바깥쪽을 떠올려 보세요. 이를 “수나사’라고 부릅니다.
평평한 금속판에 볼트를 조이려면, 판에 있는 구멍에 나사산을 가공해야 합니다.
미터법 나사와 영국식 나사의 차이점
ShincoFab에 고객들이 CAD 도면을 보내오면, 저희는 두 가지 시스템을 확인하게 됩니다:
- 임페리얼 (표준): 여기서는 인치당 나사산 수(TPI)를 사용합니다. 예를 들어, 1/4-20 나사는 너비가 1/4인치이며, 1인치당 20개의 나사산이 있습니다.
- Metric: 이는 나사산의 봉우리 사이 거리를 측정하는 것입니다. M8 x 1.25 나사의 너비는 8mm입니다. 각 나사산 봉우리 사이의 간격은 1.25mm입니다.
만약 둘을 헷갈려서 미터법 볼트를 인치법 구멍에 억지로 끼우려고 하면 금속 부품을 망가뜨리게 됩니다. 신입 기계공들이 이런 실수를 하는 것을 본 적이 있는데, 그 결과 재료가 폐기되곤 합니다.
70% 나사 결합 규칙
나사산 접촉이란 내나사와 외나사가 서로 닿는 정도를 말합니다. 견고한 고정력을 얻으려면 100%의 접촉이 필요하다고 생각할 수도 있겠지만, 사실 그렇지 않습니다.
신입 작업자를 교육할 때, 저는 100% 나사산 가공을 목표로 삼지 말라고 강조합니다. 100% 나사산을 가공하려면 너무 많은 토크가 필요하기 때문입니다. 무리하게 시도하면 절삭 공구가 반으로 부러질 것입니다. 대신, 다음을 목표로 삼으십시오. 70% 나사 결합.
다음은 70%가 당사의 내부 설계 지침으로 채택된 이유입니다. 이는 권위 있는 기계 설계 핸드북 등에서 일반적으로 사용되는 데이터와 안전 계수를 바탕으로 한 관행입니다. 『기계 공학 핸드북』.
- 이 제품은 99% 공학 사양에서 요구하는 모든 고정 강도를 제공합니다.
- 구멍 안에 여유 공간이 남아 있어 공구가 칩에 걸려 막히는 것을 방지합니다.
- 이를 통해 생산 속도가 빨라질 뿐만 아니라, 매년 파손된 탭으로 인해 발생하는 수천 달러의 비용을 절감할 수 있습니다.
금속 나사 가공을 하려면 어떤 도구가 필요할까요?
금속에 나사산을 가공하는 데는 큰 공구함이 필요하지 않습니다. 전문 작업장에서도 수동 나사산 가공은 몇 가지 도구만 있으면 됩니다.
구멍용 탭 (그리고 어떤 종류를 사용해야 할까)

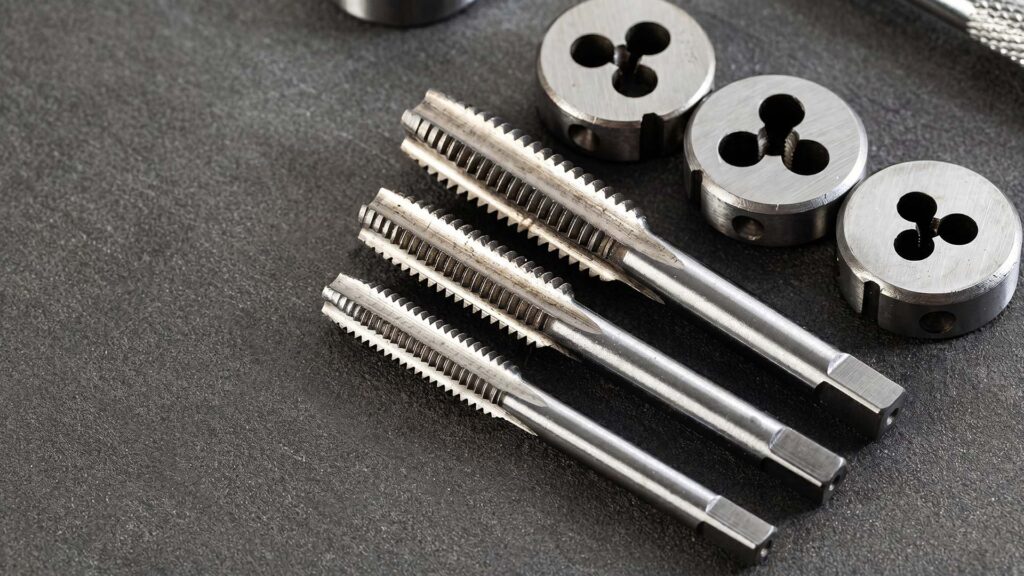

- 테이퍼 탭: 끝부분의 나사산은 납작하게 눌려 있습니다. 절삭을 똑바로 시작하려면 항상 테이퍼 탭을 먼저 사용하십시오.
- 플러그 탭: 테이퍼 탭 가공 후 이 도구를 사용하여 금속을 더 깊게 절삭하십시오.
- 바닥용 탭: 이것들은 “맹” 구멍의 바닥으로 나사산을 밀어 넣을 때만 사용합니다.
봉 및 볼트용 금형
직접 볼트를 만들려면 다이가 필요합니다. 다이를 겉면이 가공되지 않은 금속 막대의 끝부분에 씌웁니다. “다이 스톡” 렌치를 사용하여 아래로 비틀어 내리면, 다이 내부의 톱니가 금속을 깎아내어 외부 나사산을 형성합니다.
왜 절삭유가 필요한가요?
금속을 물 없이 절단하려고 시도하지 마세요. 작업장 건너편에서도 삐걱거리는 소리만 들어도 누군가 물 없이 절단하고 있다는 걸 알 수 있습니다.
금속이 서로 마찰하면 마찰과 열이 발생합니다. 절삭유를 사용하지 않으면 금속 부스러기가 마찰 용접되어 탭에 달라붙게 됩니다. 이로 인해 울퉁불퉁한 홈이 생깁니다. 몇 분도 채 지나지 않아 탭이 끼어 부러지게 됩니다.
절삭유를 몇 방울 떨어뜨리면 이 문제가 해결됩니다. 절삭유는 공구를 냉각시키고, 칩을 씻어내며, 당사의 품질 관리 검사를 통과할 수 있는 깨끗하고 매끄러운 나사산을 만들어 줍니다.
완벽한 실을 자르는 방법 (단계별 안내)
파일럿 홀의 크기를 올바르게 정하기
모든 것은 예비 구멍에서 시작됩니다. 드릴 비트가 너무 크면 나사가 빠져나올 것이고, 너무 작으면 탭이 끼게 됩니다.
70%의 최적 조건을 맞추려면 정확한 규격을 사용해야 합니다. 예를 들어, 표준 1/4-20 나사에 70% 그립을 확보하려면 #7 드릴 비트를 사용해야 합니다. 절대 추측으로 결정하지 마십시오. 저희 공장 내 모든 드릴 프레스에는 표준 ASME 통합 나사산 형상을 바탕으로 계산된 탭 드릴 차트가 부착되어 있습니다. 항상 드릴 크기를 다음을 기준으로 확인하십시오. ANSI/ASME B1.1 나사산을 기준으로 한 탭 및 드릴 차트 드릴을 만지기 전에.
표준 탭 드릴 규격표 (70% 결합 방식):
| 나사 규격 | 탭 드릴 규격 |
|---|---|
| 1/4-20 | #7 |
| 5/16-18 | F |
| 3/8-16 | 5/16인치 |
| 1/2-13 | 27/64인치 |
| M6 x 1.0 | 5.0mm |
| M8 x 1.25 | 6.8mm |
도구를 제대로 관리하기
구멍을 뚫은 후, 탭의 끝부분을 그 구멍에 넣으십시오. 공구는 반드시 똑바로 잡아야 합니다. 기계공용 각도기를 사용하여 두 가지 다른 방향에서 각도를 확인하십시오. 탭이 비뚤어진 것이 부품이 품질 검사를 통과하지 못하는 가장 흔한 원인입니다.
앞뒤 손 두드리기 방법

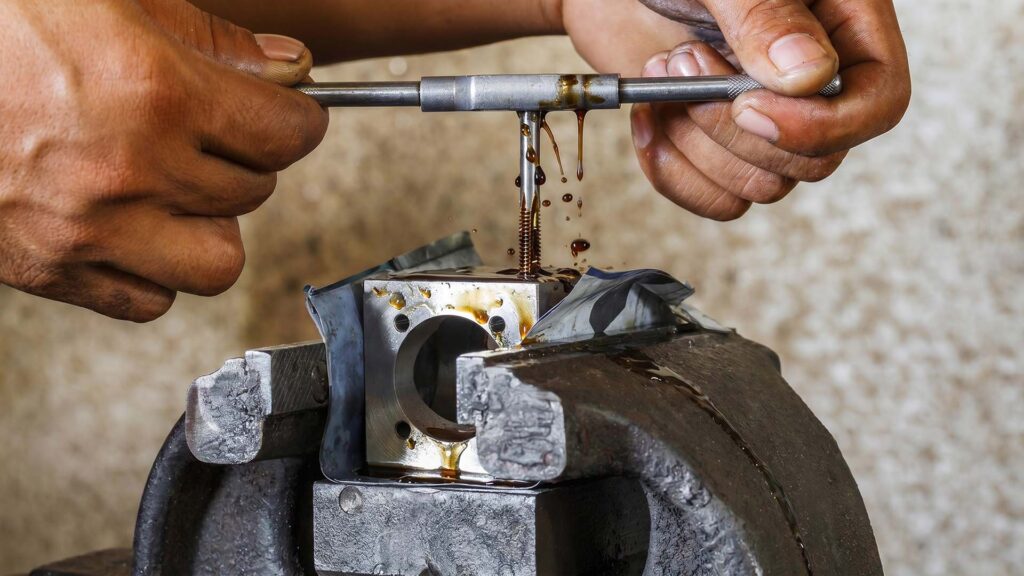

구멍에 절삭유를 몇 방울 떨어뜨린 다음, 탭에 일정한 하향 압력을 가하십시오. 손으로 깔끔한 나사산을 가공하려면 다음과 같은 표준적인 3단계 전후 왕복 방법을 따르십시오:
- 실 끊기: 수도꼭지를 시계 방향으로 반 바퀴 정도 돌리되, 모재에 단단히 물리는 느낌이 들 때까지 돌리십시오. 그 후 더 이상 돌리지 마십시오.
- 칩을 깨뜨려라: 탭을 반대 방향(시계 반대 방향)으로 1/4바퀴 돌리다가 뚜렷한 “찰칵” 소리가 나거나 느낌이 들 때까지 돌리세요. 그 소리는 탭의 홈 안에서 금속 부스러기가 떨어져 나가는 소리입니다.
- 반복 및 지우기: 원하는 구멍 깊이에 도달할 때까지, 반 바퀴 앞으로 돌려 절삭하고, 1/4 바퀴 뒤로 돌려 칩을 부수는 과정을 번갈아 가며 반복하십시오.
역회전을 생략하면 길고 연속적인 금속 칩이 구멍 안에 빽빽하게 쌓이게 됩니다. 이로 인해 공구가 즉시 막히고, 방금 절삭한 나사산이 찢어지며, 탭이 반으로 부러질 가능성이 높습니다.
수동 손가락 조임 방식의 나사산 점검
작업 현장에서 신속한 초기 검사를 수행할 때 항상 정식 ‘통과/불합격’ 나사산 게이지를 사용할 필요는 없습니다. 구멍 속의 금속 부스러기를 제거한 후, 볼트를 손으로 돌려가며 수동으로 맞물림 테스트를 수행하십시오.
- 흔들림 확인 (과대): 볼트 머리를 손가락으로 집어 좌우로 흔들어 보세요. 볼트가 벽면에 부딪히며 ‘쿵’ 또는 ‘딸깍’ 하는 소리가 난다면, 나사산 공차가 너무 헐거운 것입니다. 이러한 연결은 안전하지 않으며 하중이 가해지면 파손될 것입니다.
- 바인딩 여부 확인 (사이즈 미달): 볼트가 중간에 걸려서 렌치를 사용해야만 계속 돌릴 수 있다면, 나사산이 너무 빡빡하게 가공되었거나 구멍 안에 이물질이 여전히 가득 차 있는 것입니다.
제대로 타핑된 구멍은 ‘두 손가락 테스트’를 통과합니다. 즉, 엄지와 검지 두 손가락만으로도 올바른 볼트를 끝까지 부드럽게 돌릴 수 있어야 합니다.
고장 난 수도꼭지는 어떻게 제거하나요?
누구에게나 일어나는 일입니다. 너무 무리하다 보면, 찰칵. ShincoFab에서는 예전에는 탭이 부러지면 출하가 지연되고 부품이 폐기되는 일이 흔했습니다. 하지만 이제는 이를 살릴 수 있습니다.
먼저, 절대로 드릴로 뚫으려고 하지 마십시오. 수도꼭지는 경화강으로 만들어져 있어 드릴 비트를 녹여버릴 수 있습니다.
작은 조각이 밖으로 튀어나와 있다면, 잠금 플라이어를 사용하여 단단히 조인 뒤 뒤쪽으로 비틀어 빼내세요. 표면 아래에서 부러진 경우에는 탭 추출기가 필요합니다. 추출기의 강철 갈퀴를 부러진 탭의 열린 홈 안으로 밀어 넣은 다음, 칼라를 아래로 밀어 갈퀴를 고정한 후 비틀어 빼내세요.
프로 샵의 비법: 부러진 탭은 금속 부스러기가 끼어 있습니다. 탭을 뽑기 전에, 토치로 주변 금속을 가열합니다. 열팽창으로 인해 끼어 있던 탭이 충분히 느슨해져 빼낼 수 있게 됩니다.
각기 다른 종류의 금속은 어떻게 나사를 가공하나요?
저희 시설에서는 절단하는 재료에 따라 작업 방식을 달리하고 있습니다.
알루미늄 나사 가공
알루미늄(일반적인 5052와 같은)은 재질이 부드러워서 나사산을 가공하기 쉽다고 생각할 수도 있습니다. 하지만 바로 그 부드러움이 문제입니다. 알루미늄은 조각으로 부서지지 않고 끈적거리는 띠 모양으로 벗겨져 탭을 막아버립니다. 가공유를 넉넉히 사용하고, 몇 바퀴 돌릴 때마다 탭을 뒤로 빼서 벗겨진 띠를 제거해야 합니다.
스테인리스강 나사 가공
스테인리스강(304나 316 같은)은 사정이 다릅니다. 절단 시 힘을 너무 약하게 주거나 절단 부위에 너무 오래 머물러 있으면, 재료는 급속히 변형 경화 (가공 경화), 이로 인해 표면이 더 단단해져 다음 가공 단계에서 절삭이 더 어려워집니다.
저희는 공구의 수명을 면밀히 모니터링합니다. 일반적인 탭은 저희 CNC 기계에서 알루미늄에 1,000개의 구멍을 뚫을 수 있지만, 같은 탭을 304 스테인리스강에 사용하면 단 50개만 뚫어도 부러집니다. 유황계 절삭유를 사용하고, 절대로 억지로 돌리지 마십시오.
얇은 금속을 다루는 황금률
판금 가공 공장으로서, 저희는 고객들이 끊임없이 이런 실수를 저지르는 것을 목격합니다. 바로 1mm 두께의 판금에 직접 나사산을 가공해 달라는 설계도를 보내오는 것입니다. 저희는 그런 도면을 거부합니다.
금속의 두께는 어느 정도여야 할까요?
나사가 안전하게 고정되려면 나사산이 최소 3~4개는 물려야 합니다. 금속 두께가 1/8인치 미만이라면 재질이 충분하지 않은 것입니다. 이 경우 토크를 가하면 나사가 나사산을 뜯어내 버릴 것입니다.
비용 및 소요 시간: 타핑 방식 대 나사산 인서트(PEM 너트)

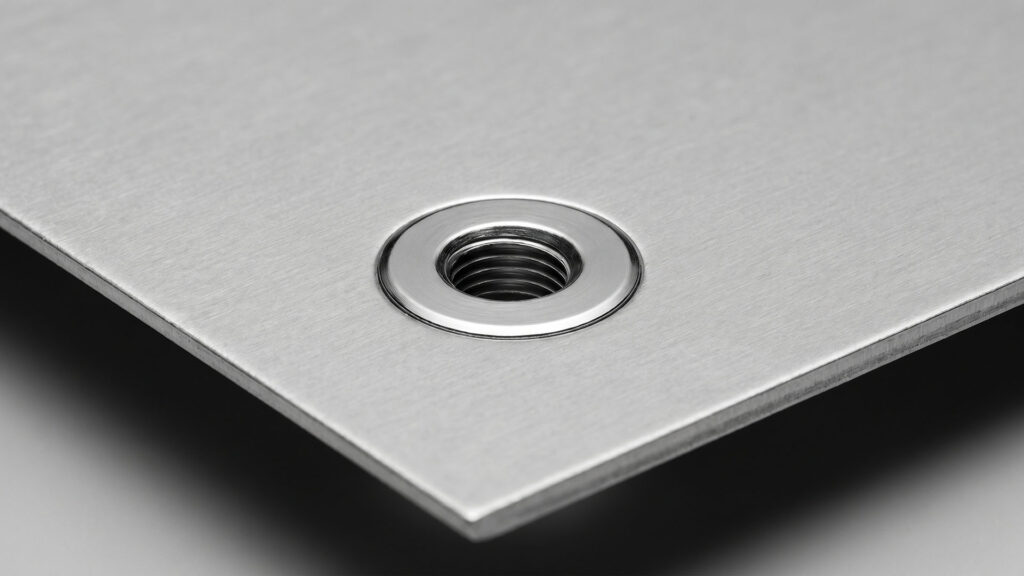

그렇다면 업계 표준 솔루션은 무엇일까요? 대부분의 판금 인클로저의 경우, 셀프 클린칭 방식을 주로 사용합니다. 하드웨어 인서트. 저희 매장에서 특히 자주 찾는 제품은 바로 PennEngineering의 PEM® 셀프클린칭 너트, 이 회사의 독자적인 기술이 가장 안정적인 그립감을 제공하기 때문입니다.
나사산을 가공하는 데는 별도의 하드웨어가 필요하지 않고 비용이 들지 않는 것처럼 보이지만, 실제 공장 운영의 경제성을 살펴보겠습니다. CNC 기계에서 나사산을 가공하는 데는 10초의 기계 가공 시간이 소요됩니다. 반면, 하드웨어 프레스를 사용하여 빈 구멍에 PEM 너트를 압입하는 데는 3초가 걸리며, 단위당 비용은 몇 펜니에 불과합니다. 이 몇 펜니를 투자하면 금속에서 절대 나사산이 빠지지 않는 강철 나사산을 확보할 수 있습니다.
압출 가공된 구멍 및 용접식 체결부품
해당 부품이 심한 충격을 받는 경우, 우리는 다음 두 가지 다른 해결 방법을 사용합니다:
- 압출 가공된 구멍: 당사의 펀치 프레스는 구멍을 뚫은 뒤 금속을 위쪽으로 늘려 칼라를 형성합니다. 이렇게 하면 두께가 두 배가 되어 탭 가공을 할 수 있습니다.
- 용접식 체결 부품: 접착 강도를 높이기 위해 빈 구멍 바로 위에 강철 너트를 용접합니다.
나사산이 닳거나 손상된 경우 해결 방법
나사 구멍의 고정력이 약해지면, 과도한 조임, 나사산 어긋남 또는 부식으로 인해 나사산이 망가집니다.
수리 대 교체
수리하기 전에, 그만한 노력이 필요한지 먼저 생각해 보세요. 브라켓이 망가졌다면 그냥 폐기물통에 버리세요. 하지만 맞춤형 베이스플레이트의 나사산이 망가졌다면, $40 나사산 수리 키트가 최고의 해결책이 될 것입니다.
인서트를 장착하기 위해 더 큰 구멍을 뚫으면 금속이 약해질까요?
사람들은 헬리코일(와이어 인서트)을 끼우기 위해 손상된 구멍을 더 넓게 뚫어야 한다는 사실을 깨닫고 당황합니다. 모재의 강도가 약해질까 봐 걱정하기 때문입니다.
오히려 그 반대입니다. 스테인리스 스틸 인서트를 삽입하면 구멍이 일반 금속보다 더 튼튼해집니다. 예를 들어, 일반 알루미늄의 나사 구멍은 1,500파운드의 힘이 가해지면 나사산이 파손될 수 있습니다. 하지만 같은 구멍을 스테인리스 헬리코일로 보강하면 3,000파운드 이상의 하중을 견딜 수 있습니다. 이는 부품의 성능을 향상시키는 것입니다.
결론
금속에 나사산을 가공하는 일이 더 이상 막연한 추측에 의존할 필요가 없습니다. 올바른 안내 구멍을 뚫고, 적절한 절삭유를 사용하며, 칩을 적절히 관리한다면 깨끗하고 튼튼한 나사산을 얻을 수 있습니다.
ShincoFab의 황금 규칙은 얇은 판금에 직접 나사산을 가공하려고 해서는 안 된다는 점을 꼭 기억해 주세요. 항상 PEM 너트와 같은 나사산 인서트를 사용할 수 있도록 설계해야 합니다.
우리는 고객에게 부품을 납품하기 위해 매일 생산 현장에서 이 규칙들을 철저히 따르고 있습니다. 몇 초만 더 투자해 작업을 제대로 해두면, 나중에 망가진 금속 부품을 수리하는 데 드는 수 시간을 절약할 수 있다는 사실을 우리는 몸소 체험하고 있습니다. 도구를 챙기고, 드릴 비트 크기를 다시 한 번 확인한 뒤, 제작을 시작하세요.
