Q: Hvad er jeres mindste ordremængde (MOQ)?

Vi har dedikeret routing til både High-Mix/Low-Volume (HMLV) og fuld produktion. Vi har ikke en streng minimumsordremængde. Vi behandler rutinemæssigt prototyper i ét stykke for at validere DFM og værktøjsgodkendelse, og skalerer problemfrit til produktionskørsler på 10.000+ stykker, når First Article er godkendt.

Q: Hvad er jeres standard leveringstider for specialfremstilling af metalplader?

Standardforespørgsler fremsættes inden for 24 til 48 timer. Efter PO-godkendelse og materialekontrol er de typiske leveringstider:Prototyper og korte serier: 1 til 2 uger. fulde produktionsserier: 3 til 4 uger. (Bemærk: Hurtig routing er tilgængelig. Leveringstider kan justeres baseret på specifikke sekundære finishes som Type III-anodisering eller tilgængelighed af specialhardware).

Q: Kan du give tilbud og bygge ud fra en 2D PDF, eller har du brug for en original 3D CAD-model?

Mens oprindelige 3D-modeller (.STEP, .IGES, .SLDPRT) foretrækkes for at sikre absolut nøjagtighed i beregningen af K-faktorer og automatisk generering af flade mønstre, kan vores interne ingeniørteam udvikle et fladt mønster fra en fuldt og korrekt dimensioneret 2D PDF. Vi markerer eventuelle manglende bøjningsradier eller tolerancekonflikter, før vi afgiver tilbud.

Q: Leverer du materialetestrapporter (MTR) og FAI-rapporter (First Article Inspection)?

Helt sikkert. Fuld sporbarhed er indbygget i vores ISO 9001:2015 QMS. Vi kan levere Mill Test Reports (MTR'er) for råmaterialers kemiske/fysiske egenskaber sammen med din forsendelse. AS9102-kompatible FAI-rapporter (First Article Inspection) og PPAP-dokumentation er tilgængelige efter anmodning i tilbudsfasen.

Q: Hvad sker der, hvis en formet del ikke lever op til tegningens tolerancer?

Hvis vi citerer det, ejer vi resultatet. Vi kører strenge DFM-kontroller netop for at forhindre dette. Men hvis en komponent sendes uden for specifikationerne på grund af værktøjsafbøjning eller vores produktionsfejl, skærer vi om, bøjer om og fremskynder udskiftningen af delene uden omkostninger for dig. Kvalitet er garanteret.

Kapacitet og tolerancer for pladeformningstjenester

Højpræcisionsformning af metalplader i ekstreme tykkelser kræver mere end råstyrke. Det kræver stram CNC-kontrol og anvendt materialevidenskab gennem hele metalformningsprocessen. Anmeldelse ShincoFab‘s fysiske rammer, formningsoperationer og metallurgiske grænser nedenfor for at bekræfte, at vi kan udføre din oprindelige CAD-model uden kompromis.

Fysisk konvolut og materialekapacitet

Sørg for, at dit design passer til vores butiks driftsramme, før du sender forespørgsler.

Maksimal bøjningslængde: Op til 34 fod (enkelt passage).
Kulstofstål (f.eks. A36, 1018): Former op til 1,5” tykkelse.
Aluminiumslegeringer (f.eks. 5052, 6061): Formning op til 6” tykkelse (afhængig af temperering og værktøj).
Rustfrit stål (f.eks. 304, 316L): Formning op til 1” tykkelse.

Teknikker til formning af kernemetal

Automatiseret pladebearbejdning med CNC: Flerakset bagudmåling til komplekse geometrier og sekventielle bøjninger.
Valsning af plader og ark: Kan lave cylindriske, koniske og tilpassede radiusformer.
Dybtrækning og stempling: Kontrolleret materialeflow til dele med stort forhold mellem dybde og diameter.
Bøjning af rør: Præcisionsdorn og roterende trækbukning.
Falsning og kantformning: Flade, dråbeformede og åbne sømme for strukturel stivhed og sikker håndtering.

Integration af præcisionsteknik og metallurgi

At ramme stramme tolerancer (+/- 0,005”) kræver mere end ren tonnage; det kræver anvendt materialevidenskab. Vores CNC-programmører og kantpresseoperatører tager matematisk højde for materialespecifikke variabler, før det første emne bøjes:

Spring-back-kompensation: Beregninger af overbøjning, der er specifikke for legeringens flydespænding, understøttet af adaptive bøjningssensorer.
Strategi for kornretning: Orientering af bøjningslinjer vinkelret på kornstrukturen for at forhindre mikrorevner og tab af strukturel integritet.
Materialehårdhed og bøjningsradius (MBR): Valg af værktøj, der matcher K-faktor og indvendige radiusgrænser for din specificerede materialeprofil.

Specifikationer for præcisionsformningsudstyr

ShincoFab er ikke afhængig af gætværk. Vores gentagelsesnøjagtighed på +/- 0,005” håndhæves strengt af stivheden og CNC-kontrollen af følgende værkstedsudstyr.

Præcisionslaserskæring

6000 Watt Trumpf Co2 Laser
Bordkapacitet: 60” x 120” (5′ x 10′ ark)
Kantkvalitet: Ren, slørfri kantgeometri for at sikre nøjagtige bøjningslinjer.

CNC-kantpressere og formning

250 tons Wysong kantpresse: Til tunge og langstrakte formningsopgaver.

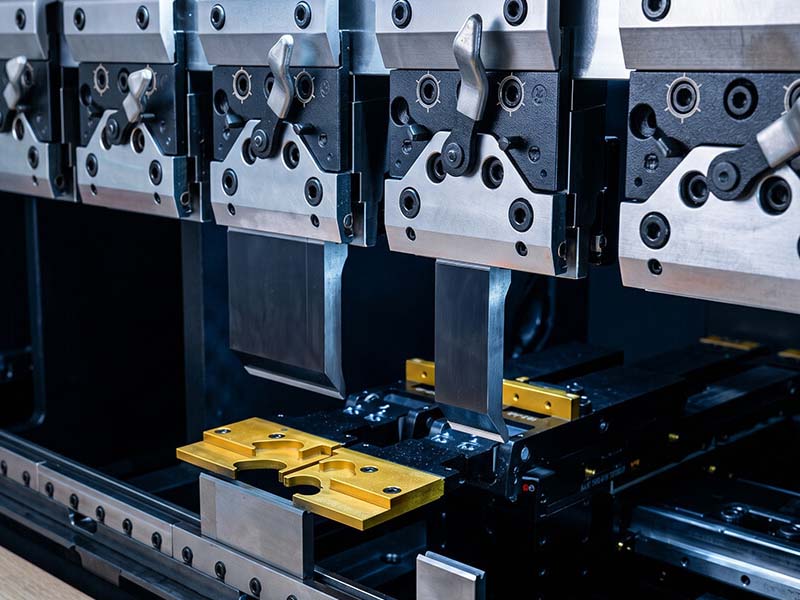

90 tons Trumpf kantpresse: Udstyret med CNC 6-akset bagudmåling til komplekse dele med flere flanger uden omplaceringsfejl.
Præcisionsstyring: Adaptiv beskæring og dynamisk vinkelmåling på udvalgte maskiner.

Valsning af plader og ark

Brugerdefineret udstyr til pladevalsning: Kapacitet op til 3/8” tykkelse x 6’ bredde.
Applikationer: Kegler, cylindre og strukturelle kurver med stor radius.

Tung materialehåndtering og fabrikation Strukturel kapacitet

30 tons traverskransystem
Fodaftryk på butiksgulvet: Konfigureret til at læsse, manøvrere og behandle tunge stålkonstruktioner uden skader på materialets overflade eller logistiske flaskehalse.

Bearbejdede materialer og formbarhedsgrænser

Undgå mikrobrud, overdreven tilbagespringning og gnidning på overfladen. Vi indkøber og former følgende legeringer efter nøjagtige industrielle specifikationer og tager højde for flydespænding og forlængelsesgrænser før presning:

Kulstof- og legeret stål

Karakterer: A36, 1018, 1045, strukturel højtydende (f.eks. A514).
Tykkelse Kapacitet: Op til 1,5”.
Formningsnoter: Metalformning med høj tonnage til strukturelle komponenter, anvendt med beregnede K-faktorer for at sikre nøjagtige indvendige radier og udførelse af flade mønstre på tykke plader med høj trækstyrke.

Aluminiumslegeringer

Karakterer: 5052-H32, 6061-T6, 3003.
Tykkelse Kapacitet: Op til 6” (med forbehold for temperering).
Formningsnoter: Vi tilpasser legeringen til geometrien. 5052 giver fremragende forlængelse til snævre bøjninger. For stiv 6061-T6 beregner vi nøje den minimale bøjningsradius (MBR) og danner på tværs af kornet for at forhindre revnedannelse, brud eller tab af strukturel integritet.

Rustfrit stål

Karakterer: 304/304L, 316/316L, 430.
Tykkelse Kapacitet: Op til 1”.
Formningsnoter: Forarbejdet med dedikeret, ikke-forurenende værktøj for at forhindre krydskontaminering af kulstof. Det bevarer kromoxidlaget og giver maksimal korrosionsbestandighed i marine, medicinske og fødevaregodkendte miljøer.

Kobber og messing

Karakterer: C110 kobber, C260 messing.
Formningsnoter: Høj duktilitet til elektriske samleskinner og arkitektoniske komponenter. Vi bruger urethan/polyurethan-folier under formningen for at forhindre overflademærker eller værktøjsmærker på æstetiske eller kontaktkritiske dele af høj værdi.

Teknisk gennemgang af DFM før produktion

Vi sender ikke bare blindt dine STEP-filer ud i produktionen. En perfekt 3D CAD-model tager ikke altid højde for den virkelige verdens materialefysik. Derfor foretager vores interne ingeniører en obligatorisk DFM-gennemgang af alle tegninger før produktion, så vi kan finde dyre designfejl, før den første laserskæring foretages.

Blank udvikling og bøjningsfradrag

Vi beregner nøjagtige K-faktorer baseret på dit specifikke legeringskorn og vores præcise værktøjssæt. Det sikrer, at det flade 2D-mønster afvikles korrekt, så den 3D-formede del rammer dine strenge tolerancer for metalformning i første forsøg.

Værktøjsafstand og bøjningsrækkefølge

Vi simulerer komplekse bøjninger i vores CAM-software for at kontrollere kantpressens værktøjsafstand. Ved at identificere potentielle flangekollisioner før Når vi sætter maskinen op, undgår vi forsinkelser med redesign og omarbejde på værkstedet.

Optimering af materialeudbytte: Vi analyserer din geometri for at optimere pladeindlejringsstrategier og foreslår standardisering af mindre radier, hvor det er relevant. Det maksimerer udnyttelsen af råplader, minimerer skrot og sænker direkte dine endelige omkostninger pr. del.

Fabrikation og efterbehandling fra én kilde

Eliminer det logistiske mareridt og den risiko for forsyningskæden, der er forbundet med at håndtere flere leverandører. Når du bruger vores nøglefærdige fabrikationstjenester, eliminerer du transittider, reducerer overhead og sætter en stopper for at pege fingre ad leverandører. Vi kontrollerer kvaliteten fra den rå plade til den færdige samling.

Præcisionssvejsning og sammenføjning

Kapaciteter: TIG-, MIG- og robotsvejsning (med OTC Daihen AX-V6L-svejserobotter til samlinger med høj gentagelsesnøjagtighed).
Værdi: Fra vandtætte, æstetisk kritiske TIG-svejsninger på 304L rustfri fødevaretanke til robotstyrede højvolumen-svejsninger. MIG-svejsning til tunge strukturelle rammer af kulstofstål. Gennemtrængning og strukturel integritet overvåges nøje.

Indsættelse af hardware

Kapaciteter: Automatiseret indsættelse af PEM®-hardware (møtrikker, bolte, afstandsstykker).
Værdi: Præcisionsstyret presning garanterer høj modstandsdygtighed over for udpresning og drejningsmoment for dine kabinetter og elektriske indkapslinger uden at fordreje grundmaterialet.

Efterbehandling af metalplader og industrielle belægninger

Vi anvender specificerede overflader direkte tilpasset til dit slutbrugsmiljø:

Sandblæsning (perleblæsning): Fjerner misfarvning af svejsninger og glødeskaller og skaber en ensartet, mat overfladeprofil, der er ideel til vedhæftning af maling eller strukturel æstetik.
Anodisering (type II og type III): Vi specificerer Type III (Hardcoat) anodisering til aluminiumskomponenter, der kræver maksimal slidstyrke, dielektrisk styrke og holdbarhed i barske marine- eller rumfartsmiljøer.
Pulverlakering: Indbrændt polymerfinish med høj holdbarhed giver enestående spån- og UV-bestandighed på industrielle og kommercielle udvendige komponenter.
Kemisk film (Alodine / RoHS-kompatibel): Giver vigtig korrosionsbestandighed for aluminium, samtidig med at den elektriske ledningsevne bevares til jordforbindelse i elektroniske kabinetter.

Certificeret kvalitetssikring

Vi er ikke afhængige af visuel kontrol og gætværk. Vores kvalitetsstyringssystem omfatter streng materialesporbarhed, automatiseret metrologi og reviderede processer for at sikre nul line-down-hændelser for vores kunder.

Metrikker for produktionssikkerhed

Når du køber ind gennem os, køber du stabilitet i forsyningskæden:

<0,5% Fejlprocent: Udviklede processer og adaptive udstyrskontroller holder skrot væk fra din modtagerdok.
95%+ Levering til tiden (OTD): Masterplanlagte produktionskørsler garanterer, at din fabrikation ankommer præcis, når dit samlebånd har brug for den.
Fuld materialesporbarhed (MTR): Mølletestrapporter følger med hver forsendelse og sikrer, at revisioner af strukturel integritet og kemisk sammensætning er fejlfri.

Det metrologiske laboratorium

At hævde en formningstolerance på +/- 0,005” kræver metrologi til at bakke det op. Hver First Article Inspection (FAI) og produktionskørsel valideres ved hjælp af:

Koordinatmålemaskiner (CMM): Mikropræcisionssondering til komplekse komponentgeometrier i flere planer.
Automatiseret optisk inspektion (AOI) og laserscanning: FaroArm og 3D-laserprofiler verificerer flade mønstre og endelige bøjningsvinkler i forhold til din oprindelige CAD-model med det samme.
PPAP- og FAI-rapportering: Omfattende dimensionelle layouts leveres i henhold til krav fra bilindustrien, luftfartsindustrien eller den medicinske sektor.

Ofte stillede spørgsmål

Som ledende ingeniør eller indkøbschef er det dit job at eliminere risici, før du udsteder en ordre. Du scanner efter skjulte MOQ'er, vage leveringstider og svage kvalitetsgarantier. Vi gemmer os ikke bag marketingsprog. Nedenfor er de ufiltrerede, operationelle svar på de mest kritiske sourcing-spørgsmål, vi får stillet hver dag.

Hvad er jeres mindste ordremængde (MOQ)?

Vi har dedikeret routing til både High-Mix/Low-Volume (HMLV) og fuld produktion. Vi har ikke en streng minimumsordremængde. Vi behandler rutinemæssigt prototyper i ét stykke for at validere DFM og værktøjsgodkendelse, og skalerer problemfrit til produktionskørsler på 10.000+ stykker, når First Article er godkendt.

Hvad er jeres standard leveringstider for specialfremstilling af metalplader?

Standardforespørgsler fremsættes inden for 24 til 48 timer. Efter PO-godkendelse og materialekontrol er de typiske leveringstider:

Prototyper og korte serier: 1 til 2 uger.
Fuld produktion: 3 til 4 uger.
(Bemærk: Hurtig routing er tilgængelig. Leveringstider kan justeres baseret på specifikke sekundære overflader som Type III-anodisering eller tilgængelighed af specialhardware).

Kan du give tilbud og bygge ud fra en 2D PDF, eller har du brug for en original 3D CAD-model?

Mens oprindelige 3D-modeller (.STEP, .IGES, .SLDPRT) foretrækkes kraftigt for at sikre absolut nøjagtighed i beregningen af K-faktorer og automatiseret generering af flade mønstre, kan vores interne ingeniørteam udvikle et fladt mønster fra en fuldt og korrekt dimensioneret 2D PDF. Vi markerer eventuelle manglende bøjningsradier eller tolerancekonflikter, før vi afgiver tilbud.

Leverer du materialetestrapporter (MTR) og FAI-rapporter (First Article Inspection)?

Helt sikkert. Fuld sporbarhed er indbygget i vores ISO 9001:2015 QMS. Vi kan levere Mill Test Reports (MTR'er) for råmaterialers kemiske/fysiske egenskaber sammen med din forsendelse. AS9102-kompatible FAI-rapporter (First Article Inspection) og PPAP-dokumentation er tilgængelige efter anmodning i tilbudsfasen.

Hvad sker der, hvis en formet del ikke lever op til tegningens tolerancer?

Hvis vi citerer det, ejer vi resultatet. Vi kører strenge DFM-kontroller netop for at forhindre dette. Men hvis en komponent sendes uden for specifikationerne på grund af værktøjsafbøjning eller vores produktionsfejl, skærer vi om, bøjer om og fremskynder udskiftningen af delene uden omkostninger for dig. Kvalitet er garanteret.

Start dit metalformningsprojekt i 3 gnidningsløse trin

Stop med at sende din intellektuelle ejendom ind i sorte huller. Vi respekterer dine aggressive tidslinjer for at bøje metalplader og få dine komponenter i produktion. Vores tilbudsproces er gennemsigtig og ingeniørdrevet. Upload din CAD i dag for at få et gratis tilbud inden for 24 timer.
