U nás ShincoFab V našem závodě na zpracování plechu naše laserové řezací stroje a ohraňovací lisy pracují celý den a vyrábějí kovové skříně. V průběhu let jsem tu viděl zoufalé inženýry, jak vcházejí do naší výrobní haly s úplně rozpadlými, zrezivělými skříněmi, které si pořídili teprve před rokem.
Selhání v praxi: Jeden zákazník přinesl tuto standardní skříň z uhlíkové oceli do našeho závodu ShincoFab po pouhém jednom roce používání venku. Vnitřní elektronika byla v důsledku vniknutí vody zcela zničena.
Koupili levný kov, namontovali ho venku a sledovali, jak jejich drahá elektronika podlehla korozi a poškození vodou.
Takovou chybu byste neměli udělat. Chcete-li zvolit správný materiál pro elektrickou skříň, musíte podklad přizpůsobit danému prostředí: pro klimatizované vnitřní prostory použijte uhlíkovou ocel, pro prostředí s intenzivním oplachováním nerezovou ocel, pro odvod tepla hliník a pro chemickou odolnost sklolaminát.
V tomto návodu vám ukážu, jak na to přesně. Žádný nesrozumitelný technický žargon. Žádné vágní prodejní řeči. Předám vám reálná fakta, se kterými se při každodenní výrobě těchto skříní setkáváme. Dozvíte se, jak správně zvolit materiály pro vaše konkrétní prostředí, vyhnout se skrytým nástrahám, které skříně ničí, a zjistit, do kterých materiálů můžete na místě bezpečně vrtat.
Na konci budete přesně vědět, co si máte koupit. Budete to moci nainstalovat jednou, ochránit tak své vybavení a výrazně si ulehčit starosti s údržbou.
TL;DR: Hlavní body
- Materiál určuje prostředí: Uhlíkovou ocel používejte výhradně v klimatizovaných vnitřních prostorách. Pro venkovní použití, v prostředí s častým oplachováním nebo v prostředí s agresivními chemikáliemi volte standardně nerezovou ocel nebo sklolaminát.
- Zvažte bezdrátové signály: Kovové kryty blokují signály Wi-Fi a mobilní sítě. Pokud do krytu umisťujete chytré senzory nebo antény, použijte polykarbonát nebo sklolaminát.
- Plán terénního vrtání: Pokud váš montážní tým musí na místě vyřezávat otvory, zvolte hliník nebo polykarbonát. Standardní nerezová ocel roztaví vrtáky a levný ABS plast se snadno rozbije.
- Nikdy nemíchejte kovy: Montážní prvky vždy volte tak, aby odpovídaly materiálu krytu (např. nerezové šrouby k nerezovým krabicím), a zabránili tak rychlé galvanické korozi.
- Nenechte se odradit počáteční cenou: Levný vnitřní kryt umístěný venku se rychle pokazí, což bude stát tisíce dolarů na nouzových opravách a prostojích ve výrobě.
Proč je výběr materiálu pro elektrickou skříň vlastně tak důležitý?
Přestaňte nakupovat elektrické skříně jen na základě jejich pořizovací ceny. Jedná se o nejčastější a nejnákladnější chybu ve výrobě.
Lidé si pro venkovní projekty kupují levné skříně z uhlíkové oceli, aby ušetřili pár dolarů. Ale tady je krutá pravda: Uhlíková ocel patří do vnitřních prostor s regulovaným klimatem. Pokud má vaše zařízení být umístěno venku, v tovární zóně s oplachováním nebo kdekoli v blízkosti chemikálií, měli byste se bez výhrad spolehnout na nerezovou ocel nebo sklolaminát. Tečka.

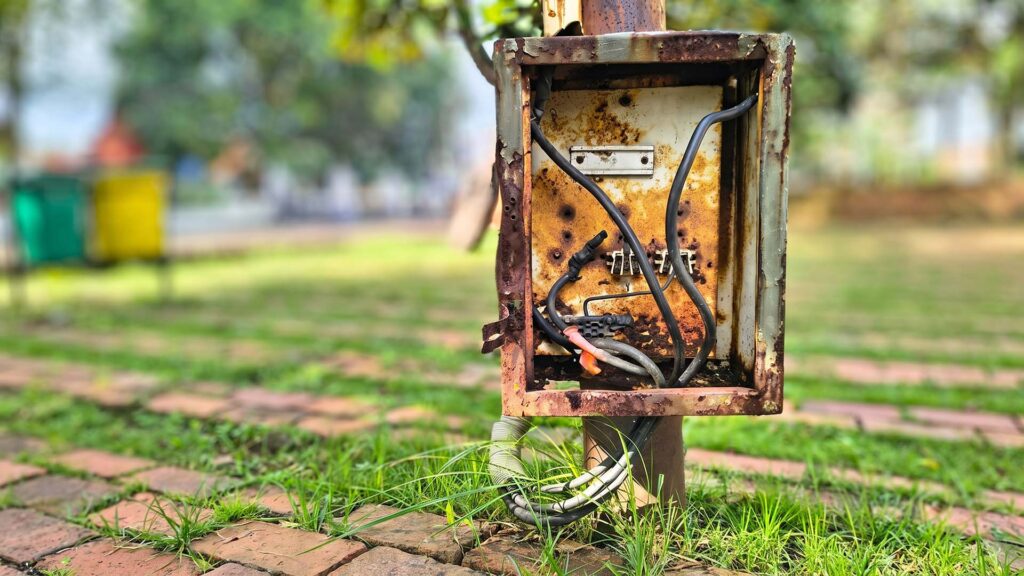

Co se stane, když si vyberete nesprávnou skříňku? Nikdy nejde jen o trochu rzi na vnější straně. Když levná skříňka selže, dostane se dovnitř voda a prach. A pak začíná ta opravdová noční můra:
- Došlo ke zkratu vaší drahé vnitřní elektroniky.
- Vaše výrobní linka se může úplně zastavit.
- Za opravu uprostřed noci zaplatíte prémiové sazby za pohotovostní zásah.
Podívejme se na typický scénář v období 10 let.
Řekněme, že si koupíte levnou lakovanou skříň z uhlíkové oceli za $150 a umístíte ji venku. Za tři roky zreziví a přestane fungovat. Během deseti let ji budete muset vyměnit dvakrát. To činí $300 za nové skříně. Nyní připočtěte $1,000 za práci elektrikáře v nouzových situacích. K tomu připočtěte pouhou jednu hodinu prostoje ve výrobě, která může snadno stát $5 000 (a často i mnohem více, v závislosti na vašem odvětví).
Nakonec by vás ta původní výhodná koupě za $150 mohla snadno přijít na více než $6 000.
A teď se podívejte na alternativu. Nejprve zaplatíte $500 za prémiovou skříň z nerezové oceli 316. Nainstalujete ji jednou. Vaše zařízení bude chránit po dobu 10 let a prakticky nevyžaduje žádnou údržbu.
Ačkoli se přesné náklady na práci a prostoje mezi jednotlivými závody značně liší, základní výpočet zůstává stejný: Náklady na vadný kryt jsou téměř vždy vyšší než náklady na nákup správného materiálu hned napoprvé.
Jaký materiál je pro vaši provozní prostředí nejvhodnější pro elektrické skříně?
Ještě než se vůbec podíváte do katalogu materiálů, zvažte, kam bude skříň umístěna. Okolní prostředí se bude neustále snažit vaši skříň zničit. Nejprve je třeba určit konkrétní hrozby.
- V interiéru vs. venku: To je ten největší rozdíl. Klimatizovaná vnitřní místnost šetří vaše zařízení. Jakmile však krabici vynesete ven, všechno se změní. Slunce ji rozpálí. Mráz ji zmrazí. Potřebujete materiál, který se pod širým nebem nezkroutí ani nepraskne.
- Voda a počasí: Voda je ošemetná záležitost. Musíte si položit otázku: jakým způsobem voda vlastně na bednu působí? Občasný déšť je jedna věc. Pokud se však vaše bedna nachází v potravinářském závodě, může se stát, že ji někdo každou noc ostře omývá tlakovou myčkou s tlakem 1 000 PSI. Tyto dvě situace vyžadují zcela odlišné materiály.
- Chemikálie a sůl: To jsou ti neviditelní zabijáci krytů. Možná je nevidíte, ale působí velmi rychle. Pokud nainstalujete skříňku poblíž moře, slaný vzduch standardní ocel zkoroduje během několika měsíců. Přesně to samé se děje v čistírnách odpadních vod nebo v továrnách, kde se používají agresivní čisticí chemikálie.
Co znamenají klasifikace NEMA a IP pro materiály?
Zřejmě jste už viděli označení jako NEMA 4X nebo IP66. Tato označení udávají, jak dobře skříňka chrání před prachem a vodou.
Zde však číhá obrovská past. Vysoká odolnost ještě nezaručuje, že materiál ve vašem konkrétním prostředí vydrží.
Můžete si například koupit levnou plastovou krabičku s vysokým stupněm vodotěsnosti IP67. Pokud ji však umístíte venku, může ji za rok rozpráskat žhnoucí slunce. Jakmile se materiál rozbije, vaše dokonalá odolnost klesne na nulu. Dovnitř se dostane voda a vaše zařízení přestane fungovat.
Hodnocení je v první den jen výsledek testu. Stále si však musíte vybrat učební materiál, díky kterému si tento výsledek udržíte na vysoké úrovni po celé roky.
Nejběžnější stupně krytí podle norem NEMA a IP pro elektrické skříně, jak jsou přesně definovány v Národní asociace výrobců elektrických zařízení (NEMA), určují stupně odolnosti proti prachu a vodě:
- NEMA 12 nebo IP54: Skvěle chrání před běžným prachem a nečistotami v interiéru.
- NEMA 3R nebo IP24: Průmyslový standard pro základní venkovní použití, který chrání před padajícím deštěm, sněhem s deštěm a tvorbou ledu na vnější straně.
- NEMA 4 nebo IP66: Navrženo tak, aby odolalo silnému dešti i přímému proudu vody z hadice.
- NEMA 4X: Zajišťuje účinnou ochranu proti rzi a chemické korozi.
Který materiál je nejvhodnější pro kovové skříně?
Kovové skříně jsou odolné. Snášejí silné nárazy a přirozeně tlumí elektrické rušení. Jako výrobci plechových dílů se tím živíme. Podívejme se na vaše tři hlavní možnosti.
Uhlíková ocel (cenově dostupný pracovní kůň)
Uhlíková ocel je levná a neuvěřitelně pevná. Pokud chcete umístit skříň do čisté místnosti s regulovaným klimatem, je to pro vás nejlepší volba. Řezání a svařování uhlíkové oceli v naší dílně probíhá rychle a efektivně, což vám pomáhá udržet náklady na nízké úrovni.
Chraňte jej však před vodou. U běžné uhlíkové oceli záleží ochrana proti korozi výhradně na nátěru nebo práškovém povlaku. Jakmile se tento povlak poškrábe, začne koroze. Za náročných Zkouška neutrálním solným postřikem podle normy ASTM B117 V těchto podmínkách se u lakované oceli obvykle posuzuje relativní odolnost proti korozi, zatímco u uhlíkové oceli je i nadále nutná spolehlivá ochrana v podobě nátěru, aby odolávala korozi ve slaném nebo pobřežním prostředí.
Nerezová ocel 304 a 316 (šampioni v těžké váze)
Pokud potřebujete skříň, která se jen tak nezničí, pořiďte si nerezovou. Ano, je těžká. Ano, je drahá. Mohu vám přesně říct, proč stojí víc: když naši svářeči pracují s nerezovou ocelí 316, vyžaduje to speciální ochranné plyny, pomalejší posuv a naše řezné nástroje se opotřebovávají mnohem rychleji než u běžné oceli. V náročných podmínkách ale stojí za každou korunu.
Třída 304 je ideální pro běžné venkovní použití a pro prostory v továrnách, kde dochází k oplachování. Třída 316 představuje vylepšenou verzi. Odolává silnému působení mořské soli i agresivním průmyslovým chemikáliím. Pokud pracujete v potravinářském průmyslu, v námořním prostředí nebo s odpadními vodami, je třída 316 tou nejlepší volbou.
Hliník (stylová a lehká volba)

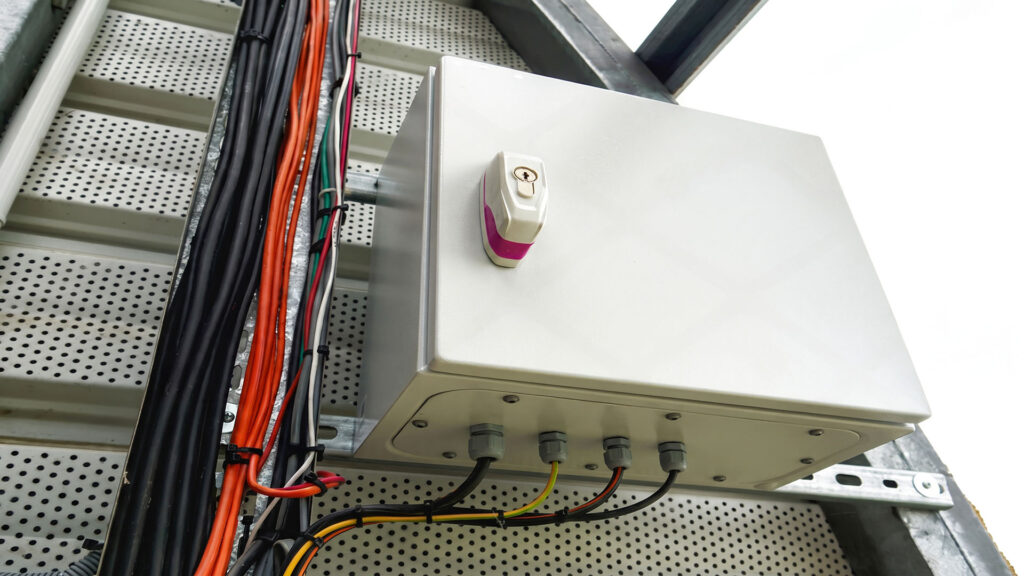

Hliník představuje skvělý kompromis. Je mnohem lehčí než ocel, takže se velmi snadno zavěšuje na zeď nebo na sloup. Rádi z hliníku vyrábíme, protože se na našich ohýbačkách krásně ohýbá a tvoří přirozenou ochranu proti korozi, aniž by bylo třeba jej natírat.
Jeho skutečnou super schopností je však regulace tepla.
Pokud máte uvnitř skříně elektroniku, která se silně zahřívá, hliník funguje jako obrovský chladič. V místnosti s teplotou 100°F a při vysokém elektrickém zatížení bude uvnitř hliníkové skříně o 15 až 20 stupňů chladněji než ve skříni ze skleněných vláken.
Proč směs kovů ničí kryty? (Past v podobě příslušenství)
Koupili jste si kvalitní kovovou skříňku a jste s touto investicí velmi spokojeni. I tak ji ale můžete zničit šroubkem za 50 centů. Důvodem je takzvaný „tichý zabiják“ – galvanická koroze. Galvanická koroze je elektrochemický proces, k němuž dochází, když jsou různé kovy v elektrickém kontaktu v přítomnosti elektrolytu, jako je vlhkost nebo dešťová voda.
Galvanická koroze je elektrochemický proces, při kterém jeden kov podléhá korozi přednostně, pokud je v elektrickém kontaktu s jiným kovem za přítomnosti elektrolytu (například dešťové vody). Jeden kov doslova začne druhý „požírat“.

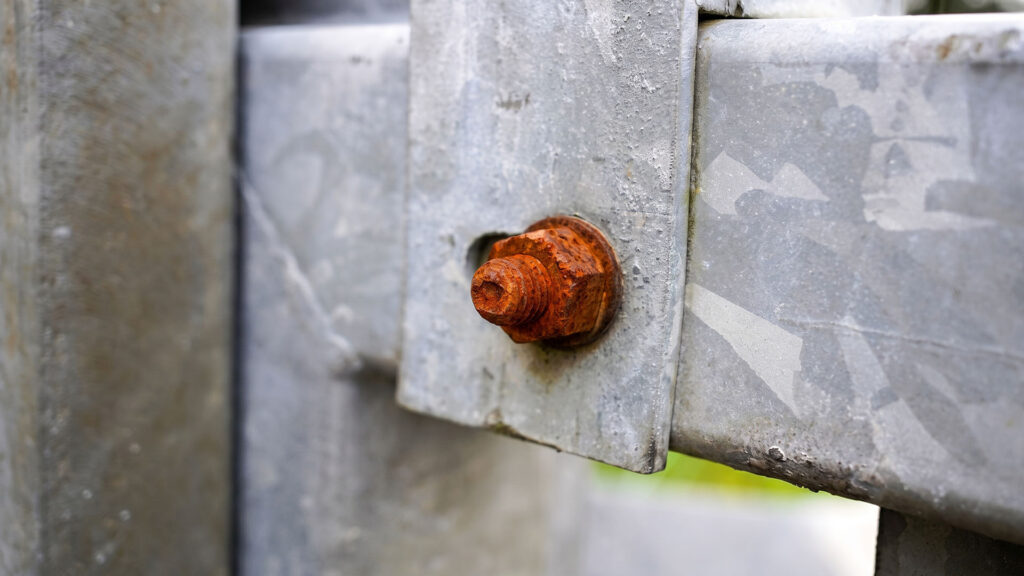

Jednou jsme viděli, jak nám klient přinesl drahou hliníkovou skříň, která se kolem upevňovacích otvorů úplně rozpadla. Proč? Připevnil ji k venkovní zdi pomocí vysoce odolných šroubů z nerezové oceli. Když na tyto různé kovy dopadl déšť, nerezová ocel začala hliník korodovat.
Platí to i opačně. Pokud na skříni z nerezové oceli typu $500 použijete levné zinkové šrouby, zinek rychle zrezne. Na vaší drahé skříni se objeví ošklivé oranžové šmouhy a zničí to vodotěsné těsnění.
Pravidlo je jednoduché. Vždy laděte kovy mezi sebou. K nerezovým krabičkám používejte nerezové kování a k hliníkovým zase hliníkové.
Kdy je lepší zvolit plastové nebo sklolaminátové kryty?
Kovy sice vykazují vynikající odolnost proti nárazům, představují však pro moderní technologie zásadní nevýhodu: blokování signálu. Právě v tomto ohledu se stávají nezbytnými plasty a sklolaminát.
Ačkoli se společnost ShincoFab specializuje na kov, často pro naše zákazníky vyměňujeme poškozené plastové a sklolaminátové skříně. Plasty a sklolaminát sice nikdy nezreziví, ale selhávají svým vlastním, nenápadným způsobem. Pokud se rozhodnete pro nekovovou skříň, musíte dávat pozor na tři konkrétní způsoby selhání:
- Žloutnutí vlivem UV záření: UV záření způsobuje rozpad levného plastu. Plast zežloutne a stane se křehkým. Křehký plast praská i při nepatrných nárazech.
- Chemické praskání: Průmyslová rozpouštědla narušují povrch plastu. V důsledku chemické reakce vznikají mikroskopické trhliny. Tyto trhliny narušují konstrukční integritu krytu.
- Tlaková ztráta v těsnění: Křehké plasty se pod stálým tlakem deformují. Deformovaný plast se odtrhává od gumového těsnění. Tato mezera narušuje těsné vodotěsné utěsnění kolem dveří.
Polykarbonát a ABS (lehké plasty)
Tyto materiály jsou levné, lehké a ideální pro elektroniku určenou do interiéru. Mají však jeden velký háček. ABS plast se snadno rozbije.
Zde jsou konkrétní údaje z praxe. Když montážní týmy na místě vrtá otvory pro kabely, u krabic z ABS se vyskytuje míra rozbití v rozmezí 15% až 20%. Snadno praskají a končí rovnou v koši. Naproti tomu polykarbonátové krabice zvládnou přesně stejné vrtání s mírou zmetkovitosti nižší než 1%. Pokud musíte použít plast, investujte pár dolarů navíc do polykarbonátu.
Sklolaminát / FRP (Chemický blokátor)
Sklolaminát je neuvěřitelně odolný. Sůl, odpadní voda i agresivní průmyslové chemikálie mu nic neudělají. Pokud potřebujete maximální ochranu proti korozi, ale chcete se vyhnout vysokým nákladům na nerezovou ocel, je sklolaminát tím pravým řešením.
Nevýhoda? Je to velmi nepružné a těžko se to upravuje.
Bude materiál, ze kterého je vyrobena vaše skříňka, rušit signály Wi-Fi a mobilní sítě?
Umísťujete do skříně chytré senzory, routery nebo antény? Pokud ano, musíte provést test blokování signálu. Bude tato skříň blokovat váš mobilní nebo Wi-Fi signál?
Pokud si vyberete kovovou skříňku, odpověď je téměř vždy ano. Uhlíková ocel, nerezová ocel a hliník mohou působit jako stínění proti rádiovým vlnám, což často vede k nechtěnému Efekt Faradayovy klece. Kovové kryty mohou výrazně tlumit bezdrátové signály uvnitř, takže chytré zařízení umístěné v zcela uzavřené skříňce může ztratit připojení, pokud k němu nepřidáte externí antény nebo jiná zařízení umožňující průchod rádiových vln.
Tento problém účinně řeší skříňky z nekovových materiálů. Plasty a sklolaminát jsou pro rádiové vlny prakticky nepropustné. Signály Wi-Fi, Bluetooth a mobilního připojení projdou skříňkou z polykarbonátu nebo sklolaminátu, aniž by došlo ke ztrátě jediného čárku signálu.
Do jakých materiálů krytů lze bezpečně vrtat přímo na místě?
Téměř každý projekt vyžaduje vyvrtání otvoru pro kabel na poslední chvíli. Musíte však být opatrní. Některé materiály vám to na staveništi budou aktivně ztěžovat.
Pokud vaši pracovníci stojí na žebříku s ruční vrtačkou, které materiály se při tom popraskají, zdeformují nebo rozbijí?
Začněme s nerezovou ocelí. Je neuvěřitelně tvrdá. Měl jsem hovory od frustrovaných dodavatelů v terénu, kteří doslova roztavili tři vrtáky při pokusu vyvrtat 2-palcový otvor do jedné z našich skříněk z nerezové oceli 304, protože nepoužili chladicí kapalinu. Potřebujete speciální karbidové frézy, chladicí kapalinu a spoustu trpělivosti.
Sklolaminát je úplně jiná noční můra. Při řezání se z něj uvolňuje oblak drobných skleněných úlomků. Tento svědivý a nebezpečný prach se dostává do kůže, očí i plic. Při práci s ním je naprosto nezbytné nosit ochranné pomůcky.
A jak jsme již zmínili, levný ABS plast praskne na dvě poloviny v okamžiku, kdy se do něj vrtačka zakousne.
Pokud víte, že váš tým bude muset provádět řezání na míru přímo v terénu, sáhněte po hliníku nebo polykarbonátu. Hliník se řeže jako máslo. Polykarbonát vydrží i silné vrtáky, aniž by se tříštil nebo rozpadal. Oba materiály se dají v terénu rychle, bezpečně a snadno upravovat.
Jaký vliv má volba materiálu na dodací lhůty zakázkových skříní?
Vybrali jste si ten správný materiál. Ale dokáže ho továrna skutečně dodat včas? Pokud potřebujete nestandardní rozměry, délka čekací doby závisí na vašem výběru materiálu.
Právě v této oblasti plechy jednoznačně dominují. Materiály jako uhlíková ocel, hliník a nerezová ocel lze neuvěřitelně rychle přizpůsobit na míru. V naší výrobní hale zpracujeme váš CAD soubor, vyfrézujeme jej na našich CNC vláknových laserech, ohýbáme na ohrařkách a svařujeme přesně podle vašich specifikací.

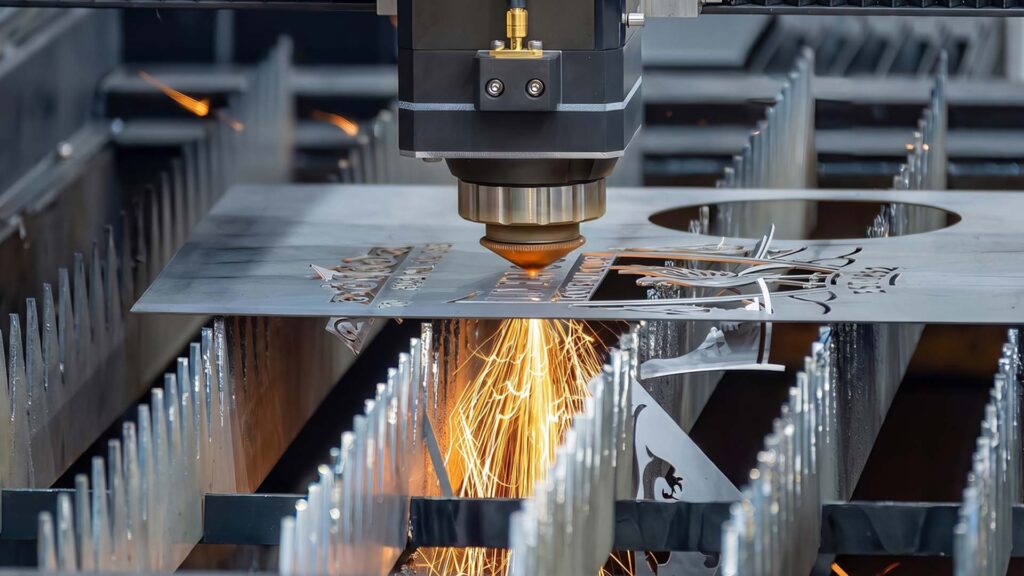

Přesná výroba: Naše CNC vláknový laser zajišťuje čisté řezy bez otřepů na kovových skříních vyrobených na míru přímo v naší výrobní hale, čímž eliminuje riziko roztříštění, které je spojeno s vrtáním do plastů přímo na místě.
Kovovou krabičku na míru si obvykle můžete nechat vyrobit během několika týdnů, aniž byste museli platit vysoké náklady na přípravu.
Plasty a sklolaminát jsou úplně jiná kapitola.
Plastovou krabičku nelze jednoduše ohýbat do nového tvaru. Chcete-li získat rozměry na míru, musí továrna vyrobit speciální ocelovou formu. Tyto formy stojí tisíce dolarů. A co hůř, jejich návrh a výroba trvají měsíce. Pokud potřebujete jedinečný rozměr v krátké lhůtě, volba lisovaného plastu nebo sklolaminátu váš projekt okamžitě zastaví.
Jak se liší náklady na materiály pro elektrické skříně?
Ačkoli byste nikdy neměli vybírat materiál výhradně na základě jeho pořizovací ceny, rozpočty projektů jsou realitou. Pochopení cenové škály vám pomůže vyhnout se nadměrnému zkomplikování vašeho řešení.
Abychom vám usnadnili srovnání, uvádíme zde obecný index nákladů. Jako výchozí (1x) koeficient používáme standardní uhlíkovou ocel:
| Materiál krytu | Relativní nákladový multiplikátor | Nejlepší příklad využití v rámci omezeného rozpočtu |
|---|---|---|
| Uhlíková ocel | 1x (výchozí hodnota) | Čisté vnitřní prostory s regulovanou teplotou |
| Polykarbonát / ABS | 1,2× až 1,5× | Bezdrátová a chytrá zařízení pro vnitřní použití |
| Hliník | 1,5× až 2× | Elektronika odolná vůči vysokým teplotám a držáky na sloupy |
| Sklolaminát | 2x až 2,5x | Prostředí s agresivními odpadními vodami a chemikáliemi |
| Nerezová ocel 304 | 2,5× až 3× | Průmyslové mytí a běžné venkovní podmínky |
| Nerezová ocel 316 | 3x až 4x | Silná mořská sůl a vysoce korozivní látky |
Jaký materiál byste měli pro svůj projekt zvolit?
Pojďme to shrnout. Pamatujte si naše zlaté pravidlo. V případě venkovního použití nebo drsných podmínek nešetřete na kvalitě.
Levná skříňka vás v dlouhodobém horizontu vždy přijde na tisíce dolarů. Běžnou uhlíkovou ocel nechte v bezpečí tam, kam patří – uvnitř. Pokud je váš projekt vystaven povětrnostním vlivům, velkému množství vody nebo agresivním chemikáliím, musíte se rozhodnout pro nerezovou ocel nebo sklolaminát.
Tento průvodce výběrem materiálů pro elektrické skříně vám pomůže vybrat správný podkladový materiál podle vašich provozních podmínek:
| Podmínky prostředí / Potřeby projektu | Nejlepší volba materiálu pro kryt |
|---|---|
| Oceán / Silná mořská sůl | Nerezová ocel 316 nebo sklolaminát |
| Vysokotlaké mytí | Nerezová ocel 304 nebo 316 |
| Je nutné připojení přes Wi-Fi nebo mobilní síť | Polykarbonát nebo sklolaminát |
| Elektronika odolná vůči vysokým teplotám uvnitř | Hliník |
| Čistá vnitřní místnost (s ohledem na rozpočtová omezení) | Uhlíková ocel |
| Agresivní chemikálie v odpadních vodách | Sklolaminát |
| Je nutné provést vrtání a úpravy na staveništi | Hliník nebo polykarbonát |
U svého příštího projektu už nemusíte tápat. Vyberte si materiál, který odpovídá vašim reálným podmínkám, nainstalujte ho jednou a už se o něj nikdy nebudete muset starat.
Závěr
Výběr správného materiálu pro skříň není jen nepodstatný technický detail. Je to rozdíl mezi systémem, který bez problémů funguje po celé desetiletí, a nákladnou noční havárií.
Nenechte, aby levná krabička zničila vaši drahou elektroniku. Věnujte čas posouzení svého prostředí, zkontrolujte své požadavky na bezdrátové připojení a naplánujte případné vrtání na místě.
Pokud se rozhodnete, že pro váš projekt je nejvhodnější kryt z hliníku, uhlíkové oceli nebo nerezové oceli, přesně to pro vás uděláme. Ve společnosti ShincoFab se specializujeme na zakázkovou výrobu plechových dílů. Dokážeme vyříznout, ohýbat a svařit přesně takovou kovovou skříňku, jakou potřebujete, a to bez dlouhých čekacích dob spojených s výrobou plastových forem.
Stále si nejste jisti, který materiál je pro vaše konkrétní prostředí nejvhodnější?
Ozvěte se nám. Řekněte nám, čemu bude vaše krycí konstrukce čelit, a my vám pomůžeme ji hned napoprvé postavit správně.
