Dopo 15 anni trascorsi a gestire presse piegatrici e ad analizzare i contenitori degli scarti qui presso ShincoFab, ho visto ripetersi più e più volte lo stesso costoso errore. Quando un componente non supera una prova di carico, gli ingegneri tendono istintivamente a specificare uno spessore maggiore del metallo.
Ma l'aumento di peso riduce i margini di profitto, fa lievitare le spese di trasporto e rallenta la catena di montaggio.
In questa guida vi mostrerò esattamente come riduciamo il peso dei componenti in lamiera nel nostro stabilimento senza comprometterne l’integrità strutturale. Riceverete il manuale operativo esatto utilizzato dal nostro team di ingegneri. Tratteremo come scegliere tra l’alluminio 5052 e l’acciaio ad alta resistenza e bassa lega (HSLA), come aggiungere nervature di irrigidimento e come evitare le insidie nascoste della produzione che sembrano perfette nel CAD ma falliscono in officina.
Per ridurre il peso dei componenti in lamiera senza comprometterne la resistenza, è consigliabile passare a materiali più leggeri come l’alluminio 5052 o l’acciaio ad alta resistenza. È possibile ridurre ulteriormente il peso stampando nervature di irrigidimento su spessori più sottili, praticando fori di alleggerimento in base a simulazioni FEA e utilizzando rivetti leggeri al posto della saldatura.
Perché mettere la lamiera a dieta?
Ricorrere a spessori maggiori è una scelta progettuale poco accurata. Una progettazione intelligente ha sempre la meglio sull’ingombro.
Mettere la lavorazione della lamiera “a dieta” rappresenta un enorme vantaggio per i tuoi profitti.
La riduzione del peso dei vostri componenti in lamiera offre tre vantaggi principali al vostro processo di produzione:
- Risparmi sulle materie prime. Il metallo viene venduto a libbra. I componenti più sottili consentono di risparmiare quando i prezzi mondiali dell’acciaio o dell’alluminio subiscono un’impennata.
- Riduci drasticamente i costi di spedizione LTL. Le spese di spedizione aumentano rapidamente. Ridurre il peso di 20% in una produzione di 5.000 pezzi può farti risparmiare i costi di spedizione equivalenti a un intero pallet.
- Acceleri il processo di assemblaggio. I componenti pesanti rallentano il lavoro in fabbrica. I componenti più leggeri sono più sicuri da maneggiare per gli operatori e molto più veloci da rivettare o saldare.
Fase 1: Inizia con il materiale giusto (base)
È meglio usare l'alluminio o l'acciaio per ridurre il peso?
Passare dall'acciaio laminato a freddo standard a qualcosa come Alluminio 5052-H32 è il modo più veloce per ridurre il peso. L'alluminio pesa circa un terzo dell'acciaio. Se state realizzando semplici involucri NEMA o rack per server da interno, l'alluminio è la vostra scelta migliore.
Ma in officina sappiamo bene che l’alluminio non è una soluzione miracolosa. Costa di più per libbra ed è soggetto a strappi se il raggio di piegatura è troppo stretto. Se il pezzo è sottoposto a elevate sollecitazioni meccaniche, l’acciaio rimane comunque indispensabile.
È il caso di passare all’acciaio ad alta resistenza?
Se devi usare l'acciaio, passa a acciaio ad alta resistenza (come l'HSLA Grado 50). Grazie alla sua maggiore resistenza allo snervamento, è possibile passare da un calibro 11 a un calibro 14 e risparmiare quasi 40% di peso.

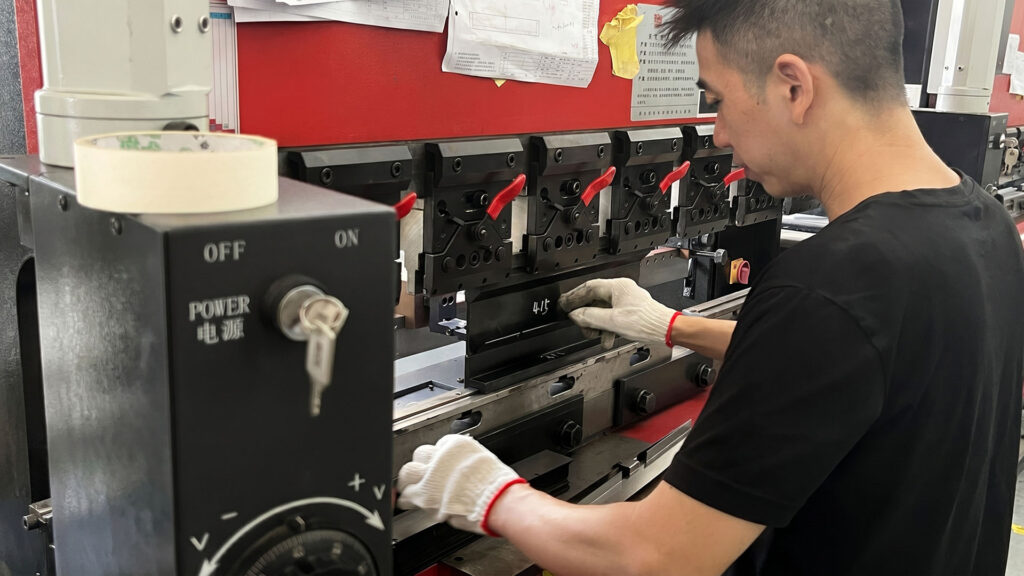

Tuttavia, gli operatori delle macchine devono tenere conto di ritorno elastico nella piegatura dell'acciaio ad alta resistenza. Quando pieghiamo metalli ad alta resistenza sulle nostre presse piegatrici Amada, il materiale oppone resistenza, tendendo a tornare alla sua forma piatta. Se il vostro produttore non ha esperienza, ciò causerà un’impennata del tasso di scarti. Noi di ShincoFab calcoliamo con precisione gli angoli di “sovrapiegatura” e utilizziamo matrici a V specifiche per garantire che i materiali ad alta resistenza rispettino esattamente le vostre tolleranze, senza trasformare il vostro budget in rottami metallici.
In che modo le tolleranze di fresatura aggiungono peso nascosto?
Nella tua catena di approvvigionamento si nasconde un fattore segreto che fa aumentare i costi: tolleranza di fresatura.
Quando ordiniamo lamiere dall'acciaieria, queste presentano un intervallo di spessore ammissibile disciplinato da norme quali ASTM A568. Se si specifica acciaio standard calibro 14 (.0747″), lo stabilimento potrebbe fornire metallo con uno spessore effettivo di .080″. Per una singola staffa, non ve ne accorgerete. Ma in una produzione di 10.000 pezzi? Quello spessore extra “invisibile” aggiunge centinaia di libbre di peso superfluo e annulla i vostri risparmi sui costi.
Consiglio dell'azienda: Per i progetti in cui il peso è un fattore critico, specificare sempre tolleranze di spessore ridotte o pari alla metà di quelle standard al momento dell’ordinazione dei materiali. Ciò garantisce che il risparmio di peso sia assicurato prima che il taglierina laser si accende persino.
Fase 2: Ottimizzazione della geometria (fase di progettazione)
Qual è la differenza tra forza e rigidità?
Molti progettisti ci inviano file CAD in cui si confonde la resistenza con la rigidità.
- Forza è la quantità di carico che un componente è in grado di sopportare prima di rompersi.
- Rigidità è la misura in cui un componente si piega (si deforma) sotto quel carico.
Non serve un metallo spesso per impedire che un pezzo si pieghi. Basta una forma più intelligente.

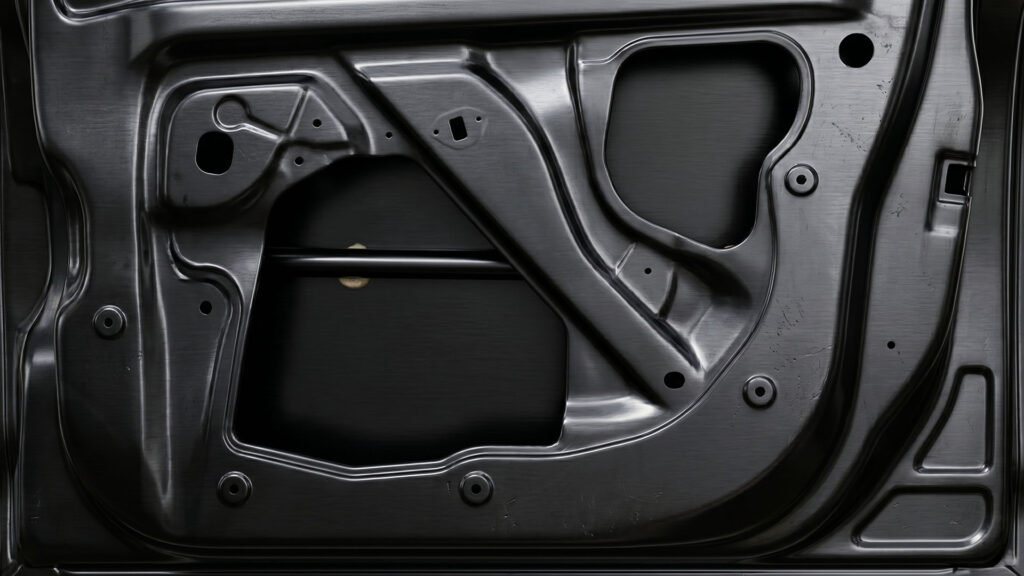

In che modo le nervature e le fossette rendono più rigido il metallo sottile?
È possibile rendere incredibilmente rigido un metallo sottile sottoponendolo a goffratura, il che comporta imprimere nervature o fossette nella lamiera piana.
In un recente progetto di ShincoFab, un cliente ci ha inviato un pannello di controllo in acciaio da 2,0 mm che presentava un’oscillazione strutturale, comunemente nota come “oil canning”. Anziché optare immediatamente per un acciaio più spesso da 2,5 mm, abbiamo consigliato di stampare due nervature lineari profonde 4 mm su un materiale più leggero da 1,5 mm. Questo approccio ha consentito al cliente di risparmiare $2,50 per unità sui costi dei materiali e ha superato esattamente lo stesso test di carico.
Quando vale la pena investire in attrezzature su misura?
Le nervature e gli orli personalizzati richiedono stampi speciali. Se si utilizza un metallo più sottile per risparmiare $2 per pezzo, ma dobbiamo realizzare uno stampo personalizzato da $5.000, è opportuno valutare il ROI:
- Piccoli volumi (meno di 500 pezzi): Limitatevi alle piegature standard eseguibili con la pressa piegatrice (come le flange a 90 gradi o le pieghe standard). Le costose matrici su misura vanificheranno il risparmio ottenuto sui materiali.
- Volumi elevati (oltre 5.000 pezzi): Investite nelle attrezzature. Lo stampo si ripaga in pochi mesi.
Fase 3: Eliminare il peso morto (fase di sottrazione)
Quali sono i rischi legati alla realizzazione di fori per ridurre il peso?
Osserva attentamente la tua simulazione FEA (Analisi agli elementi finiti). Le zone blu rappresentano spazi morti in cui non vi è alcuna sollecitazione. Puoi praticare dei fori in quei punti per ridurre il peso.
Tuttavia, trasformare il tuo pezzo in un "formaggio svizzero" è una trappola pericolosa. Innanzitutto, se stai realizzando una struttura da esterno, quei fori lasciano entrare polvere e acqua (rovinando il tuo Classificazione NEMA o IP).
Ma soprattutto: rottura da fatica. Se quel componente viene montato su una macchina pesante e soggetta a vibrazioni, le vibrazioni costanti presenti in condizioni reali causano microfessurazioni attorno agli spigoli vivi dei fori. Utilizzate sempre angoli arrotondati nei fori per distribuire le sollecitazioni.
Fase 4: Ripensare l'assemblaggio e il fissaggio (fase di giunzione)
Come si fissa una lamiera sottile senza che si deformi?
Non vanificate il risparmio di peso utilizzando dadi e bulloni in acciaio pesanti, e fate attenzione ai costi nascosti del montaggio.
Passare all’alluminio da 0,040″ permette di ridurre il peso, ma la saldatura TIG dell’alluminio ultrasottile è un vero incubo. Immette troppo calore nel metallo, provocando una forte deformazione.

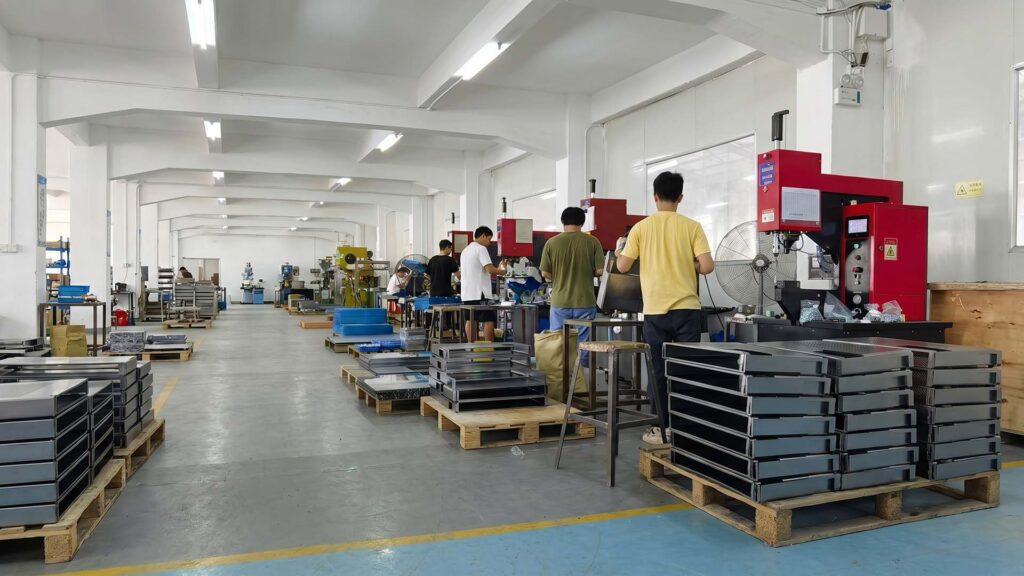

Come gestiamo la situazione: Per i materiali di basso spessore, evitate di ricorrere alla saldatrice. Consigliamo di utilizzare rivetti ciechi di tipo aerospaziale o adesivi strutturali ad alta resistenza. In questo modo potrete mantenere i vantaggi della leggerezza senza dover sostenere i costi di scarti deformati.
Fase 5: Dimostrarlo e realizzarlo
La riduzione del peso non è più una questione di tentativi e errori. Hai a disposizione i materiali, i accorgimenti geometrici e gli strumenti di produzione necessari per farlo nel modo giusto. Ma prima di spendere migliaia di dollari, esegui una simulazione FEA per individuare il peso morto.
Conclusione
Non è necessario accontentarsi di componenti in lamiera pesanti e costosi. Scegliendo i materiali giusti e ricorrendo a una geometria ingegnosa, è possibile ridurre il peso mantenendo la resistenza.

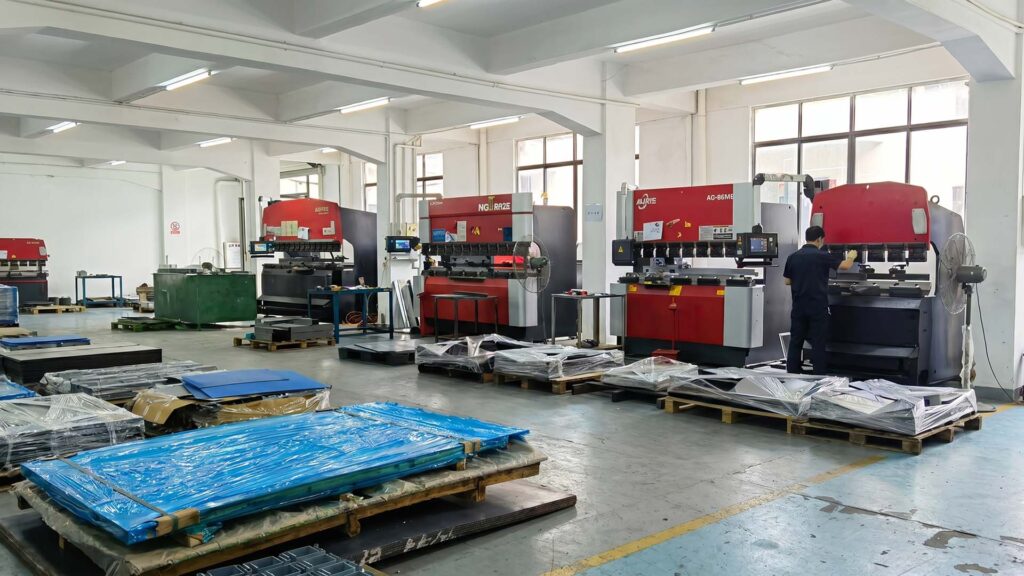

Ma non devi risolvere tutto da solo. Qui a ShincoFab, produciamo ogni giorno componenti in lamiera su misura. Conosciamo bene la differenza tra un disegno CAD che sembra leggero e un componente che resiste davvero alla pressa piegatrice e al banco di saldatura.
Che abbiate bisogno di assistenza per gestire il ritorno elastico dell’acciaio ad alta resistenza, per individuare il metodo migliore per unire lamiere di alluminio di basso spessore senza deformazioni o per calcolare il ritorno sull’investimento (ROI) relativo alle attrezzature personalizzate, il nostro team di ingegneri è pronto ad aiutarvi. Smettete di pagare per lamiere spesse di cui non avete bisogno e vedrete crescere i vostri margini di profitto.
