La elección entre pernos, tuercas y tornillos determina la integridad estructural de su proyecto. A perno requiere un orificio pretaladrado y depende de una tuerca para apretar los materiales por ambos lados. A tornillo utiliza hilos afilados para excavar su propio camino en los materiales de base, mientras que una lavadora distribuye la carga de sujeción para proteger la superficie.
La elección incorrecta de los herrajes provoca fallos estructurales inmediatos. En nuestra ShincoFab En la planta de fabricación de chapa metálica, los clientes a menudo presentan hermosas cajas cortadas con láser destruidas por un metal de calibre fino deformado, hilos personalizados pelados o una rápida deformación de la chapa. corrosión galvánica. Estos costosos fallos tienen su origen en desajustes básicos de la tornillería.
Gracias a años de gestión líneas de montaje industrial, Esta guía ofrece aplicaciones prácticas en la fábrica. Aprenderá exactamente qué tornillería comprar, cómo descifrar las etiquetas de las cajas SAE y métricas estándar y cómo aplicar las fijaciones correctas para que sus proyectos permanezcan unidos durante décadas. Empecemos por desglosar las diferencias mecánicas

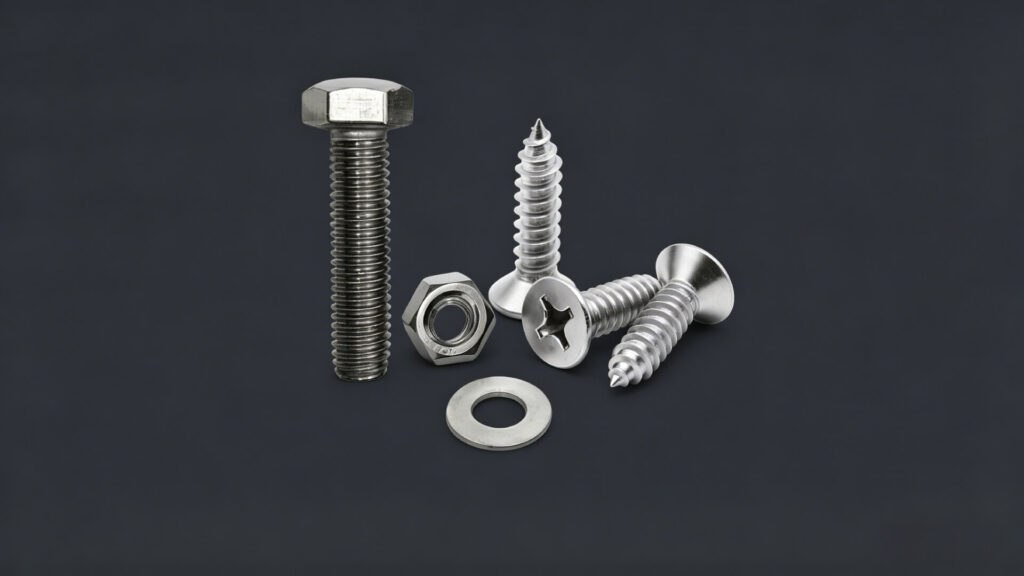

¿Cuál es la verdadera diferencia entre pernos, tuercas y tornillos?
¿Alguna vez ha mirado fijamente una pared de brillantes cierres metálicos y no ha sabido qué elegir? No es el único. La gente confunde tornillos, pernos y tuercas todo el tiempo. Si elige el incorrecto, su proyecto puede venirse literalmente abajo. Aclaremos la confusión ahora mismo.
Pernos frente a tornillos: Regla rápida
He aquí la forma más fácil de recordar la diferencia: Los tornillos muerden. Los pernos aprietan.
- Tornillos suelen tener extremos puntiagudos e hilos afilados. Al girarlos, se clavan en la madera, los paneles de yeso o el metal. Sólo necesitas el tornillo para sujetar las cosas.
- Pernos tienen extremos planos. No excavan. En su lugar, se deslizan a través de un agujero ya perforado, cortado con láser, o troquelado CNC.
Pero un tornillo no puede sostener tu proyecto por sí solo. Necesita un compañero al otro lado. Ahí es donde entra en juego la tuerca.
Por qué las tuercas y los tornillos funcionan mejor juntos (Máximo agarre)
Un tornillo sin tuerca no es más que un palo de metal. La tuerca es una pequeña pieza hexagonal con un orificio roscado en el centro. Se enrosca en el extremo plano del tornillo.
Utilizar una combinación de tuerca y tornillo en lugar de un solo tornillo ofrece claras ventajas mecánicas, principalmente en lo que respecta a la fuerza de agarre y el mantenimiento a largo plazo. Los tornillos sólo agarran el interior del agujero. Si el material se desgasta o se pudre, el tornillo se sale. Las tuercas y los tornillos funcionan como un tornillo de banco. Aprietan los materiales por ambos lados.
A continuación te explicamos por qué te conviene esta combinación:
- Alta resistencia a la tracción: Sostienen con seguridad cargas estructurales pesadas sin romperse.
- Fácil desmontaje: Puedes aflojar una tuerca y desmontar un proyecto cientos de veces. Un tornillo acabará estropeando el orificio. Vemos este problema habitual cuando los clientes abren repetidamente paneles de acceso de chapa asegurados únicamente con tornillos.
- Protección de la superficie: Añade una arandela metálica plana debajo de la tuerca. Así se reparte la presión y se evita que la tuerca aplaste o abrace el material.

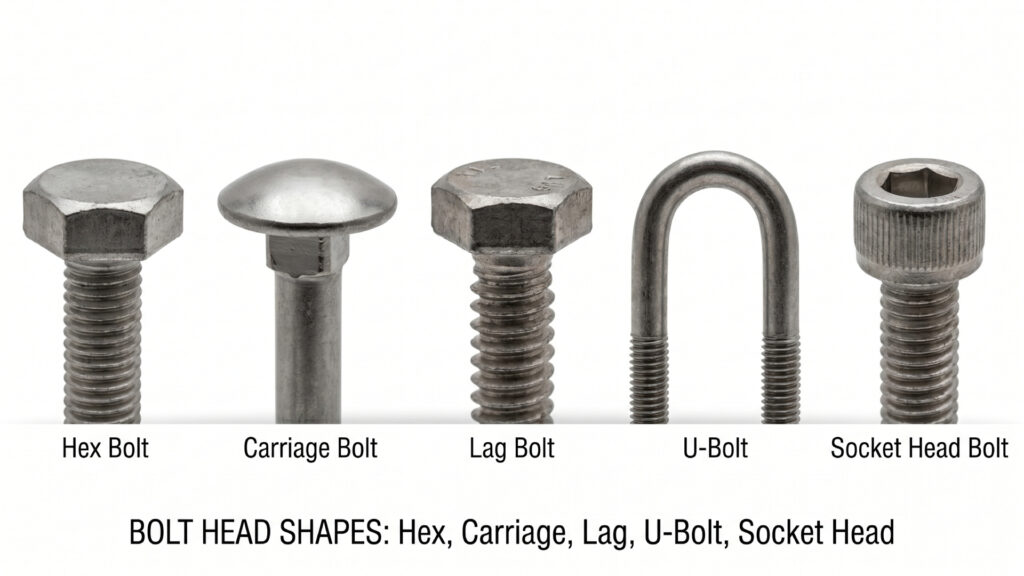

¿Qué tipos de pernos existen?
En las ferreterías hay cientos de tornillos diferentes. Es fácil sentirse abrumado. Pero, ¿la verdad? Lo más probable es que sólo necesites estos cinco.
Visión general de la tornillería: Los 5 tornillos esenciales
| Tipo de perno | Cabeza / Forma | Beneficio mecánico principal | Aplicación común |
|---|---|---|---|
| Perno hexagonal | Cabeza plana de seis lados | Permite un par de apriete máximo | Maquinaria general y acero estructural |
| Perno de carro | Cúpula lisa con cuello cuadrado | Cuello con bloqueo automático a prueba de manipulaciones | Cubiertas de madera y paneles de seguridad |
| Lag Bolt | Resistente con extremo de tornillo puntiagudo | Excepcional poder de sujeción en materiales sólidos | Fijación de cargas pesadas en madera/pernos |
| Perno en U | En forma de U con dos extremos roscados | Sujeta firmemente objetos cilíndricos | Tuberías y montaje de cables |
| Cabeza hueca | Accionamiento hexagonal empotrado (llave Allen) | Ahorra espacio; puede avellanarse a ras | Conjuntos de motor y electrónica |
Pernos hexagonales
Un tornillo hexagonal tiene una cabeza plana de seis lados. Este diseño de la cabeza permite que las llaves sujeten el tornillo con seguridad. El agarre seguro permite un apriete de alto par.
- El beneficio: La cabeza de seis caras proporciona a su llave un contacto superficial máximo. Puede aplicar óptimo par de apriete sin que la herramienta resbale.
- Lo mejor para: Unión de metales pesados. En ShincoFab.** utilizamos tornillos hexagonales de grado 5 casi exclusivamente para ensamblar los pesados bastidores estructurales de nuestros grandes armarios industriales.
Pernos de carro
Un perno de carruaje utiliza una cúpula lisa y circular. Debajo de la cúpula hay un cuello cuadrado. Este cuello cuadrado se bloquea en el material base para evitar la rotación.
- El beneficio: Gracias a su parte frontal lisa, nada se enganchará en ella. También impide que los ladrones lo desenrosquen desde el exterior.
- Lo mejor para: Cubiertas de madera, vallas y paneles de seguridad. En la fabricación de chapa metálica, a menudo diseñamos piezas personalizadas con orificios cuadrados específicamente para pernos de carro. El cuello cuadrado encaja en nuestro preciso orificio perforado por CNC, lo que permite a los trabajadores apretar la tuerca desde el interior sin necesidad de una llave en el exterior. Esto los hace perfectos para cajas de servicios eléctricos a prueba de manipulaciones.
Tirafondos (para las cargas más pesadas)
Los tirafondos son sobredimensionado, Tornillos de gran resistencia. Técnicamente, son tornillos porque tienen un extremo puntiagudo y roscado y no siempre necesitan tuerca. Pero todo el mundo los llama tornillos debido a su tamaño.
- El beneficio: Increíble poder de sujeción.
- Lo mejor para: Soportan cargas intensas y pesadas. Aunque no los utilizamos para unir chapas metálicas, con frecuencia suministramos tirafondos a nuestros clientes que necesitan montar con seguridad nuestros pesados armarios eléctricos de acero a montantes de madera o paredes de almacén.
Pernos en U (perfectos para sujetar tuberías)
Un perno en U es un elemento de fijación industrial con forma de letra ‘U’, con roscas de máquina en ambos extremos diseñadas para aceptar una tuerca en cada lado.
- El beneficio: Facilitan enormemente la sujeción de objetos redondos o incómodos.
- Lo mejor para: Sujeción de tuberías de fontanería o sujeción de cables. Con frecuencia cortamos con láser placas traseras personalizadas con una separación precisa entre orificios, diseñadas específicamente para aceptar pernos en U estándar para proyectos de montaje de tuberías.
Tornillos de cabeza cilíndrica (cuando el espacio es reducido y la apariencia importa)
Un tornillo de cabeza hueca es un cilindro con un pequeño agujero hexagonal justo en el centro de la cabeza. En lugar de utilizar una llave inglesa por fuera, se introduce una llave Allen directamente en el centro.
- El beneficio: Ahorran mucho espacio. Se pueden hundir profundamente en agujeros estrechos.
- Lo mejor para: Espacios reducidos y montaje de motores. En la fabricación a medida, la estética importa. En las placas frontales electrónicas de gama alta utilizamos tornillos de cabeza cilíndrica (a menudo avellanados) para que el tornillo quede a ras de la superficie metálica y ofrezca un aspecto limpio y moderno.

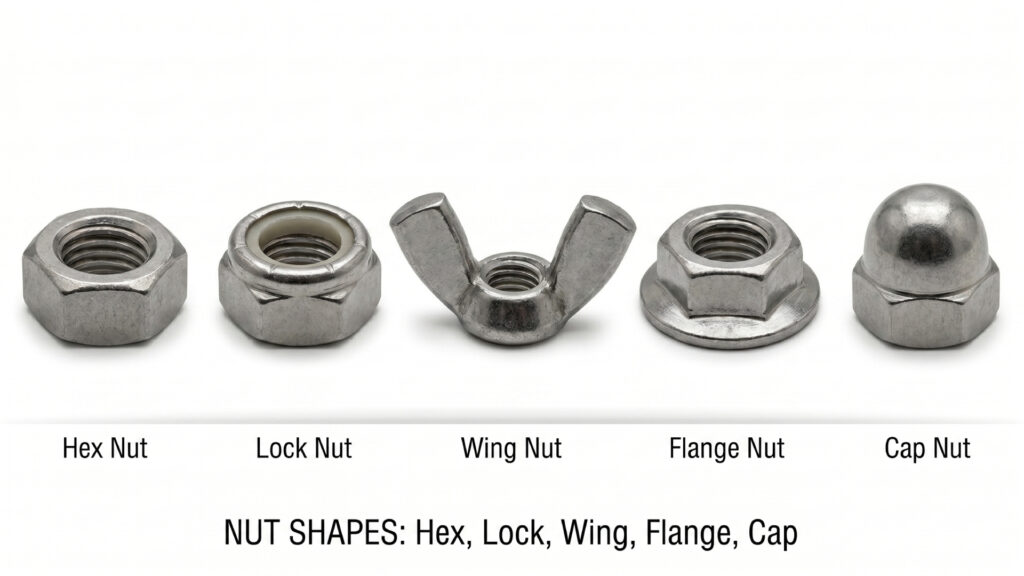

¿Cuáles son los distintos tipos de frutos secos?
Un tornillo no puede hacer su trabajo sin una tuerca que sujete el otro lado. Pero si coges la tuerca equivocada, todo tu proyecto podría aflojarse lentamente con el tiempo.
Visión general de la tornillería: Las 5 tuercas esenciales
| Tipo de tuerca | Característica definitoria | Beneficio mecánico principal | Aplicación común |
|---|---|---|---|
| Tuerca hexagonal | Estándar de seis caras planas | Instalación sencilla con par de apriete estándar | Conjuntos estáticos (sin movimiento) |
| Contratuerca | Anillo de fricción interno de nailon | Se niega a vibrar suelto | Motores, unidades HVAC, maquinaria móvil |
| Tuerca de mariposa | Lengüetas metálicas salientes | Se puede apretar y quitar sin herramientas | Tapas de filtros de acceso frecuente |
| Tuerca de brida | Base metálica ancha incorporada | Distribuye la fuerza de sujeción; evita daños en la superficie | Chapas finas y líneas de montaje |
| Tuerca de sombrerete | Cúpula cerrada y redondeada | Cubre las roscas expuestas para evitar lesiones | Pasamanos y equipamiento alimentario higiénico |
Tuercas hexagonales
Una tuerca hexagonal es un tornillo mecánico estándar de seis caras con rosca interior diseñado para acoplarse a un perno de tamaño similar.
- El beneficio: Instalación rápida y sencilla para trabajos estándar.
- Lo mejor para: Sujeción diaria donde no haya sacudidas ni movimientos bruscos.
Contratuercas
En el interior de una contratuerca hay un pequeño anillo de nailon. Al forzar el tornillo a través de él, este anillo se amolda a las roscas y crea una alta fricción cerradura.
- El beneficio: Simplemente se niega a aflojarse por sí solo.
- Lo mejor para: Coches, maquinaria o cualquier cosa que se mueva. Exigimos estrictamente tuercas de bloqueo de nylon al ensamblar carcasas de generadores o recintos HVAC. La vibración constante de los motores sacudirá tuercas hexagonales estándar derecho de las roscas en cuestión de semanas.
Tuercas de mariposa (para fijaciones rápidas a mano)
Las tuercas de mariposa tienen dos lengüetas metálicas que sobresalen por los lados. Solo tienes que pellizcar las aletas y enroscarlas con la mano.
- El beneficio: Puede apretarlos y quitarlos en segundos sin necesidad de herramientas.
- Lo mejor para: Cosas que se ajustan o desmontan todo el tiempo. A menudo los integramos en el interior de cubos de recogida de polvo personalizados o cubiertas de filtros, lo que permite a los operarios cambiar los filtros rápidamente.
Tuercas de brida (La arandela incorporada y el salvador de chapa)
Las tuercas con brida resuelven el problema de la caída de las pequeñas arandelas metálicas incorporando una amplia base metálica en la propia tuerca.
- El beneficio: Acelera el tiempo de montaje y evita la pérdida de herrajes.
- Lo mejor para: Líneas de montaje.
Consejo profesional del fabricante: Las tuercas de brida son nuestro elemento de fijación favorito en la industria de la chapa metálica. Al montar cajas de acero de calibre 18 ó 20, apretar demasiado fuerte una tuerca estándar frunce y abolla el fino metal. La base ancha de una tuerca con brida distribuye esa fuerza de apriete, evitando que la caja se deforme.
Tuercas de sombrerete (seguridad y buen aspecto)
También conocidas como tuercas de bellota, tienen una cúpula lisa y redondeada en la parte superior. Cubren por completo el extremo afilado del tornillo.
- El beneficio: Ocultan los hilos feos, evitan que la ropa se enganche y eliminan los puntos de contacto afilados.
- Lo mejor para: Pasamanos o zonas donde la gente toca los herrajes. Si estamos construyendo encimeras de acero inoxidable a medida o equipos alimentarios higiénicos, Las tuercas de sombrerete ayudan a cubrir las roscas expuestas y favorecen el diseño sanitario.

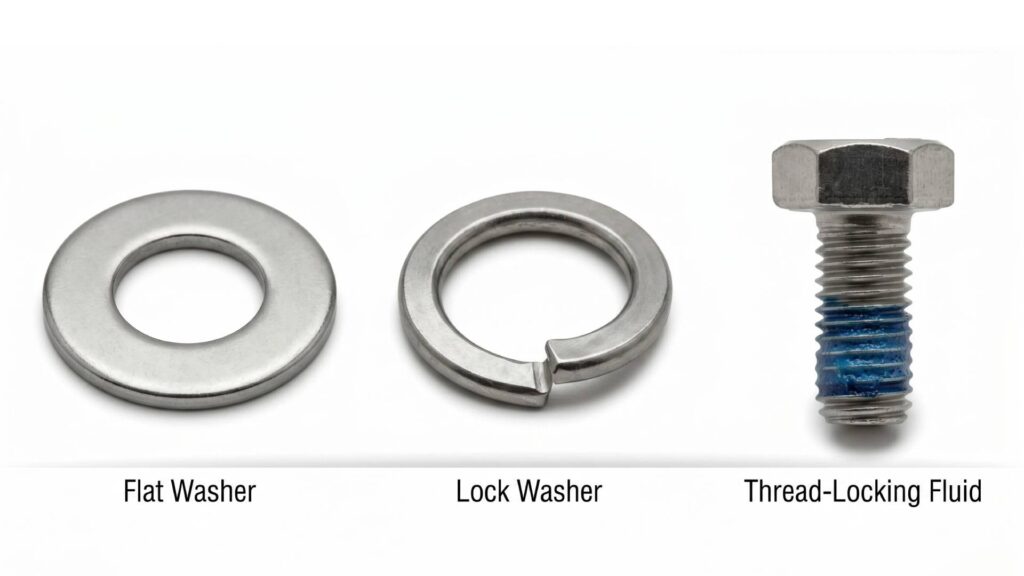

¿Por qué son necesarias las arandelas en la fijación?
Un tornillo y una tuerca aseguran una unión, pero un sistema de fijación completo requiere una arandela. Las arandelas evitan que los herrajes dañen el material y que los ensamblajes vibren con el tiempo.
Arandelas planas (protección de superficies)
Una arandela plana es un anillo metálico liso que se coloca directamente debajo de la tuerca o la cabeza del tornillo.
- El beneficio: Aumenta la superficie de apoyo, distribuyendo la presión de apriete (par) sobre una sección más amplia de su material.
- Lo mejor para: Materiales finos o blandos. Cuando montamos armarios de chapa metálica de calibre 18, apretar una tuerca directamente contra la superficie puede deformar el metal. Una arandela plana distribuye esa fuerza, protegiendo la integridad estructural y el acabado estético.
Arandelas de seguridad (resistencia a las vibraciones)
Las arandelas de seguridad suelen parecerse a un anillo metálico estándar que se ha partido y retorcido ligeramente (un anillo partido).
- El beneficio: Al apretar la tuerca y aplanar el anillo retorcido, se crea una tensión de muelle continua. Los bordes afilados muerden físicamente tanto la tuerca como la superficie de montaje.
- Lo mejor para: Maquinaria o entornos con vibraciones continuas de baja frecuencia. Si no puede utilizar una contratuerca de nailon, una arandela de seguridad evita que las tuercas hexagonales estándar se salgan lentamente de las roscas con el paso del tiempo.
Líquido fijador de roscas (la alternativa química)
El líquido fijador de roscas es un adhesivo químico anaeróbico que se aplica directamente a las roscas de los pernos para que se endurezca y se convierta en un plástico sólido, evitando el aflojamiento inducido por las vibraciones.
- El beneficio: Se trata de un adhesivo químico anaeróbico que se endurece en ausencia de aire, pegando eficazmente los hilos entre sí para que nunca se suelten por vibración en caso de movimiento intenso.
- Lo mejor para: Ensamblajes de alta vibración en los que las contratuercas o arandelas tradicionales simplemente no encajan.
Consejo profesional del fabricante: Utilice siempre fijador de roscas “azul” para las piezas que tenga que desmontar posteriormente con herramientas manuales normales. Reserve el fijador de roscas “rojo” para instalaciones permanentes, ya que requiere un soplete para fundir la unión química y poder retirarlo.
¿Qué material y revestimiento para pernos es mejor para evitar la oxidación?
Puedes comprar la forma correcta de tornillo, pero si eliges el metal equivocado, fallará. Si eliges un metal demasiado débil, se romperá. Elige el acabado equivocado y se convertirá en un desastre oxidado.
Acero inoxidable frente a acero al carbono
La mayoría de los herrajes son de acero, pero tienen fines técnicos completamente distintos.
- Acero al carbono: El acero al carbono es una aleación metálica de alta resistencia a la tracción que es increíblemente rentable para cargas estructurales pesadas. Sin embargo, tiene un defecto fatal: sin un revestimiento protector de zinc o galvanizado, el acero al carbono desnudo se oxida y oxida rápidamente cuando se expone a la humedad.
- Acero inoxidable: Es su principal defensa contra la corrosión. Se basa en un contenido mínimo de 10,5% de cromo para formar una capa molecular pasiva que resiste de forma natural a la oxidación. En ShincoFab, utilizamos principalmente hardware de acero inoxidable 304 para los recintos al aire libre estándar, y el mandato de una actualización a Acero inoxidable 316 (que contiene molibdeno) para entornos costeros y fuerte exposición a la sal.
Latón y bronce (excelentes para el agua y la intemperie)
Estos metales no contienen hierro, lo que significa que físicamente no pueden oxidarse. Soportan el agua salada, la lluvia constante y las inclemencias del tiempo sin despeinarse, aunque son metales más blandos y no deben utilizarse para cargas estructurales pesadas.
Recubrimientos que importan (y la captura del recubrimiento en polvo)
Para mantener la elevada resistencia a la tracción del acero al carbono y evitar al mismo tiempo la corrosión exterior, los fabricantes aplican revestimientos protectores específicos:
- Zincado: Una capa fina y brillante de zinc. Es barata y evita que los herrajes de interior se oxiden.
- Galvanizado en caliente: La armadura definitiva para exteriores. El acero se sumerge completamente en zinc hirviendo, creando un grueso escudo.
Consejo profesional del fabricante: Los clientes suelen pedir un recubrimiento en polvo grueso o galvanizado en caliente para sus piezas personalizadas. Lo que olvidan es que estos recubrimientos añaden grosor físico al metal. Esto incluye el interior de los orificios roscados. Si aplicamos un recubrimiento en polvo a un orificio roscado, un tornillo estándar ya no encajará. Deberá pedir tuercas especiales sobredimensionadas o volver a roscar los orificios después del recubrimiento.
¿Cómo elegir la combinación adecuada de tuerca y tornillo?
El acoplamiento de elementos de fijación incompatibles compromete la integridad de la unión. Debe verificar dos especificaciones críticas.

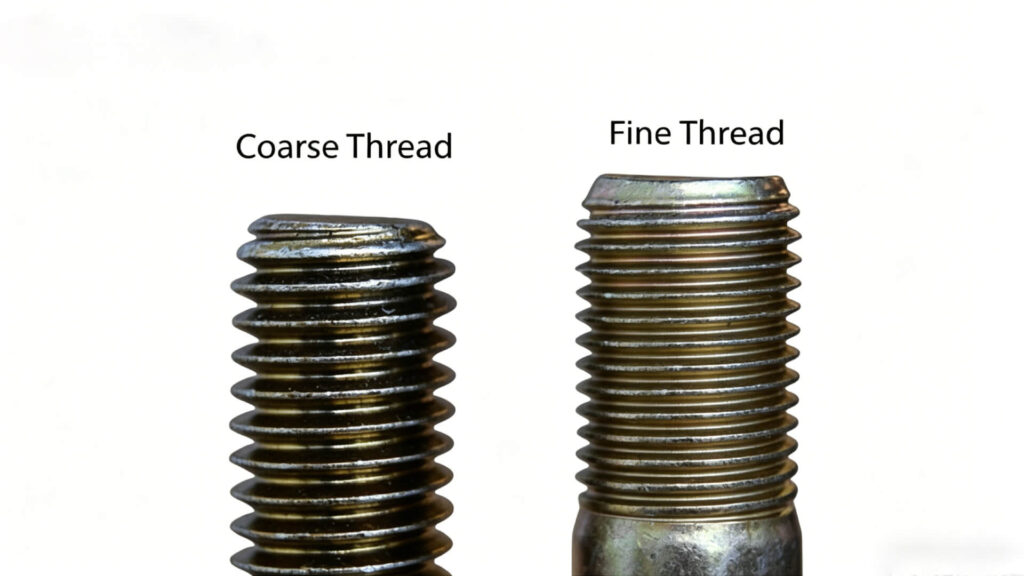

Haga coincidir el tipo de rosca (gruesa frente a fina)
Si las roscas de la tuerca y el tornillo no coinciden perfectamente, se atascarán.
- Roscas gruesas: Las ranuras están más separadas. Se enhebran muy rápidamente y son más difíciles de pelar.
- Hilos finos: Las ranuras están muy juntas. Tardan más en apretarse, pero proporcionan un fuerza de sujeción superior para máquinas de precisión.
Calidades de tornillos SAE (Comprender las calificaciones de los pernos)
Observe la parte superior plana de un tornillo hexagonal estándar. Es posible que veas pequeñas líneas que salen del centro.
- Grado 2 (Líneas Cero): Ferretería barata y de uso diario para proyectos de bricolaje ligeros.
- Grado 5 (Tres líneas): Acero de resistencia media. El mejor caballo de batalla para la maquinaria.
- Grado 8 (Seis Líneas): Acero de aleación de alta resistencia. Utilícelo cuando el fallo no sea una opción.
Cómo leer una caja de tornillos en la ferretería
Si adivina lo que significa la etiqueta, probablemente acabará haciendo un segundo viaje a la tienda. Utilice estas tablas decodificadoras cuando se encuentre en el pasillo de elementos de fijación.
Cómo leer las etiquetas SAE estándar (pulgadas)
Ejemplo de etiqueta de caja: 1/4-20 x 2
| Código | Qué significa | Traducción de esta etiqueta |
|---|---|---|
| 1/4 | Diámetro / Espesor | Este perno tiene un cuarto de pulgada de espesor. |
| -20 | Paso de rosca (TPI) | 20 hilos por pulgada. (Su tuerca también debe decir “20”) |
| x 2 | Longitud | Este perno mide 5 cm. |
Decodificación de etiquetas métricas (milímetros)
Ejemplo de etiqueta de caja: M8-1,25 x 30
| Código | Qué significa | Traducción de esta etiqueta |
|---|---|---|
| M8 | Diámetro métrico | Este perno tiene un grosor de 8 milímetros. |
| 1.25 | Separación de hilos | La distancia entre las roscas es de 1,25 milímetros. |
| x 30 | Longitud | Este perno mide 30 milímetros de largo. |
¿Cuáles son los errores de fijación más comunes?
Has llegado a casa con los herrajes correctos. Evita estos tres errores comunes para que tu proyecto siga siendo sólido.
1. Hilos cruzados
Si fuerzas una tuerca en ángulo, las roscas se cortan entre sí y se aplastan. No podrá apretarla ni quitarla.
Consejo profesional del fabricante: En nuestra cadena de montaje, utilizar un taladro eléctrico inmediatamente para poner en marcha una tuerca es una infracción estricta. Siempre hay que girar la tuerca a mano durante las primeras vueltas. Un taladro eléctrico puede atravesar la rosca y estropear en milisegundos una costosa pieza metálica mecanizada a medida.
2. Acelerar demasiado fuerte
Si aplica demasiada fuerza, dañará las roscas o romperá completamente la cabeza del tornillo.
La solución: Apriete la tuerca hasta que quede muy ajustada o, mejor aún, utilice la herramienta adecuada. Si aprieta demasiado un tornillo en una carcasa de chapa fina, creará un feo hoyuelo en el metal. Esta deformación arruina por completo el acabado estético.
Para evitarlo, utilizamos llaves dinamométricas ajustadas a especificaciones exactas. El par de apriete es una medida de la fuerza de sujeción rotacional, que suele medirse en pies-libra o Newton-metros. Comprobar el par de apriete específico de los herrajes garantiza que se aplica la cantidad exacta de fuerza para sujetar la carga. De este modo, todo queda bien sujeto sin aplastar el metal subyacente.
3. Mezcla de metales (óxido instantáneo)
Si pones un tornillo de acero al carbono desnudo a través de un marco de aluminio, en realidad creas una pequeña batería. Se produce una rápida reacción química y los metales se oxidan y se sueldan.
Consejo profesional del fabricante: En el mundo de la fabricación, se trata de un pecado capital llamado corrosión galvánica. Siempre hay que mantener los metales con los de su misma clase. Si debemos mezclarlos (por ejemplo, tornillos de acero al carbono en una caja de aluminio personalizada), exigimos arandelas de aislamiento de nailon o goma para evitar que los dos metales se toquen físicamente.
Cómo quitar una tuerca atascada u oxidada
Si tiras con demasiada fuerza de una tuerca oxidada, partirás el tornillo por la mitad. En su lugar, utiliza estos tres trucos:
- Sumérjalo en aceite penetrante: Pulveriza un aceite antioxidante específico en las roscas y espera 15 minutos. Se cuela en los huecos microscópicos y se come el óxido.
- Aplicar calor (expandir el metal): Si falla el aceite, apunte con un soplete de propano directamente a la tuerca durante un minuto. El calor hincha la tuerca y rompe la junta oxidada.
- Utilice una barra rompedora (la palanca es la clave): Deslice un tubo metálico largo por el mango de la llave. Una barra larga le proporciona una enorme fuerza de torsión para aflojar sin esfuerzo una tuerca atascada.
Conclusión
Lo has conseguido. Ya no estás a merced del pasillo de la ferretería.
Conoce la diferencia entre un tornillo hexagonal y un tirafondos. Sabe exactamente qué significan esos confusos números de la caja. Y, lo que es más importante, sabe cómo unir los materiales de forma segura sin que se rompa un tornillo, se deforme el material o se oxide al instante.
Elegir la fijación adecuada es el secreto de cualquier construcción sólida. No importa si está arreglando una cubierta de madera en su patio trasero o montando piezas de precisión de un taller de fabricación de chapas metálicas como ShincoFab. Las reglas nunca cambian. Utilice el metal adecuado, haga coincidir las roscas y nunca apriete demasiado.
Tiene el hardware perfecto y los conocimientos adecuados directamente de fábrica. Coge tu llave inglesa y construye algo duradero.
