Hvad er tolerancer for plademetal?
Intet inden for fremstillingsindustrien er 100% perfekt.
Hver gang en 10.000-watt-laser skærer eller en 100-tons kantpresse bukker et stykke metal, vil der opstå en lille afvigelse i forhold til den oprindelige tegning. A tolerance er den tilladte størrelse af målefejl, der må forekomme under fremstillingsprocessen.
Fleksibiliteten i produktionen
Tænk på en tolerance som dit designs spillerum.
Du kan bede os om at skære et stykke stål, der er præcis 10 inches langt. I virkeligheden kan det dog ske, at maskinen skærer det til 10,01 inches eller 9,99 inches.
- Hvis snittet ligger inden for dit spillerum, er delen i orden.
- Hvis den falder udenfor, ryger delen i skrotkassen.
Det er afgørende at fastlægge det rette spillerum. Det sikrer, at de færdige dele rent faktisk passer sammen, uden at producenten bliver tvunget til at arbejde i et umuligt langsomt tempo.
Pladebearbejdning kontra maskinbearbejdning
Jeg ser hele tiden, at designere begår én kæmpe fejl. De designer pladedele præcis som CNC-bearbejdede emner. Det kan man ikke gøre.
Bearbejdning er en subtraktiv proces, hvor man udskærer en form ud af en massiv blok af materiale i et meget kontrolleret miljø. Dette giver en ekstrem, mikroskopisk præcision.
Fremstilling af metalplader er en helt anden proces, hvor man skærer flade plader ud og presser dem med tunge V-formede matricer for at tvinge dem til at bøje sig.
Når man gør dette, strækkes metallet. Det vrider sig. Det har en naturlig tendens til at springe tilbage til sin oprindelige form. På grund af denne strækning og modstand kræver bøjet plademetal langt mere spillerum end en massiv, bearbejdet blok.
At kræve perfekt, maskinlignende præcision på et bukket stykke metal gør produktionen uoverskuelig, langsom og ekstremt dyr.
Hvorfor du bør være opmærksom på tolerancer
Hvis du bare gætter dig frem til din tegning, vil du støde på to store problemer. Det hele handler om din tid og dine penge.
Monteringsmareridt
Forestil dig, at du åbner en kasse med nyfremstillede dele. De ser perfekte ud. Men når du prøver at skrue låget fast på bunden, passer hullerne ikke sammen – de er en brøkdel af en tomme for langt fra hinanden.
Man kan ikke skrue skruerne i med magt. Man tager en boremaskine for at udvide hullerne, hvilket ødelægger lakeringen. Produktionen går helt i stå.
Dette er et klassisk mareridt i forbindelse med samling. Det sker som regel, fordi en konstruktør har glemt, at bøjet metal udvider sig under produktionen. Velvalgte tolerancer forhindrer dette problem. De sikrer, at dine dele let kan skubbes sammen, lige fra kassen.
Omkostningsfaktoren
Urealistiske tolerancer er den hurtigste måde at tømme dit budget på.
Når du stiller krav om ekstrem og unødvendig præcision, er din producent nødt til at ændre sin arbejdsmetode. Her er, hvad der sker bag kulisserne på vores fabrik:
- Maskinerne skal køre ved lavere hastigheder.

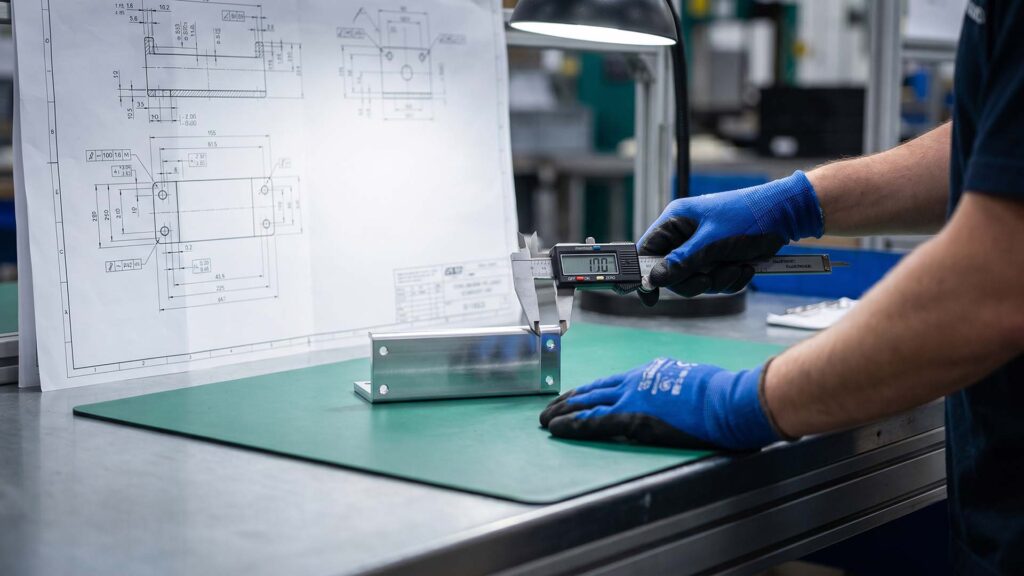

- Medarbejderne bruger ekstra tid på at måle emner manuelt ved hjælp af digitale skydelærer.
- Helt intakte dele ender i skrotkassen, blot fordi de afviger en smule.
I sidste ende kommer du til at betale for al den ekstra tid og det spildte materiale. Dit tilbud bliver dyrere, men delen fungerer faktisk ikke bedre.
Faktisk er der en almindelig fejl, som designere begår, der får prisen til at skyde i vejret næsten med det samme. Det drejer sig blot om et enkelt, lille tal på en tegning.
Omkostningerne ved en »nul-regel«: Hvordan for stor tolerance ødelægger budgetterne
Den dyreste fejl, man kan begå på en tegning, er det, jeg kalder »Cost of a Zero-reglen«.
Hvis du ønsker en enkel beslag af 5052-aluminium, kan du angive en tolerance på ±0,1 for bredden. Enhver standardmaskine kan nemt overholde dette mål.
Men så beslutter du dig for at være helt på den sikre side. Du tilføjer et lille nul til din tegning. Du ændrer tolerancen fra ±0,1 til ±0,01.
Det ene nul har lige fordoblet din pris. Hvorfor? Fordi du har fået vores team til at gå i panik. For at nå det ekstreme tal er de nødt til at gennemgå tre kostbare forhindringer:
- De kan ikke bruge standardstansere og er nødt til at købe specialfremstillede værktøjer.
- De er nødt til at køre deres maskiner i sneglefart.
- Vores kvalitetskontroltekniker er nødt til at stoppe op og manuelt kontrollere hver eneste del med dyre måleinstrumenter.
Sandheden er, at de fleste pladedele slet ikke kræver et sådant niveau af perfektion. En metalkasse, der indeholder et printkort, kræver ikke samme matematiske beregninger som en jetmotor. Giv dine dele så meget spillerum, som du med sikkerhed kan.
Hvad er de tre vigtigste typer af tolerancer for plademetal?
Inden du kan indsætte de rigtige tal på din tegning, skal du vide, hvad det egentlig er, du måler. Der findes tre hovedtyper af tolerancer for plademetal: materialetolerancer, dimensionstolerancer og vinkeltolerancer.
Materialetolerancer
Allerede inden laseren overhovedet rører ved din emne, er råmetallet allerede en smule skævt.
De fleste går ud fra, at en stålplade i 11-gauge (3 mm) er præcis 3 mm tyk. Det er den ikke. Når fabrikkerne valser store metalruller ud, varierer tykkelsen naturligvis fra parti til parti. Vi har oplevet, at enkelte plader ankommer, hvor den ene kant er mærkbart tykkere end den anden.
Du skal tage højde for disse naturlige variationer i materialet, før du går videre med noget andet.
Dimensionelle tolerancer
Det er den, du kommer til at bruge mest. Dimensionelle tolerancer styrer fladestørrelsen på dine elementer. Nærmere bestemt definerer de følgende nøglemål:
- Delenes samlede længde og bredde.
- Den nøjagtige diameter på de udskårne huller.
- Afstanden fra en kant til et hul.
Hvis disse mål er for stramme, stiger prisen. Hvis de er for løse, passer dine monteringsbolte ikke.
Vinkeltolerancer
At bukke metal er en kamp. En vinkeltolerance bestemmer, hvor tæt din maskine kommer på den perfekte bøjning.
Hvis du har brug for et 90-graders hjørne, kan det faktisk ske, at maskinen ender på 89,5 grader eller 90,5 grader. Du er nødt til at give producenten et par graders spillerum her. Hvis du ikke gør det, vil vores operatører bruge timer på manuelt at justere kantpressen blot for at nå præcis det tal, du har angivet.
Hvad er ISO 2768-standarden for tolerancer for plademetal?
Du behøver ikke at angive en specifik tolerance for hver eneste linje på din tegning. Det tager for lang tid og gør din tegning uoverskuelig.
I stedet anvender ingeniører en international standard kaldet ISO 2768. Tænk på det som en universel standard. Du placerer blot en note på din tegning, og så fastlægger den automatisk reglerne for hele partiet.
Medium-klassen (m)
ISO-standarden er opdelt i forskellige præcisionsniveauer. Når det gælder plademetal, behøver man kun at tage højde for ét: det Mellemklasse (m).
Dette er den gyldne regel for 95% blandt alle kommercielle komponenter. Den sikrer den perfekte balance mellem kvalitet og pris.
Du skal blot skrive “Generelle tolerancer: ISO 2768-m” i hjørnet af din tegning. Denne enkle bemærkning fortæller vores værksted, at de skal bruge standardmaskinindstillinger. Så får du hurtigt funktionsdygtige emner, og du undgår at betale overpris.
Hvis du er i gang med at oprette dine tegninger og har brug for de faste referencedata, finder du her de standardmæssige lineære og vinkeltolerancer for ISO 2768-m-klassen:
ISO 2768-m Lineære tolerancer:
| Nominel længde (mm) | Tolerance (mm) |
|---|---|
| 0,5 til 3 | ± 0,1 |
| Mellem 3 og 6 | ± 0,1 |
| Mere end 6 og op til 30 | ± 0,2 |
| Over 30 og op til 120 | ± 0,3 |
| Over 120 og op til 400 | ± 0,5 |
| Over 400 og op til 1000 | ± 0,8 |
ISO 2768-m Vinkeltolerancer:
| Længden af det korteste ben (mm) | Tolerance |
|---|---|
| Op til 10 | ± 1° |
| Mere end 10 og op til 50 | ± 0°30′ (± 0,5°) |
| Over 50 og op til 120 | ± 0°20′ (± 0,33°) |
| Over 120 og op til 400 | ± 0°10′ (± 0,16°) |
Hvornår man skal se bort fra standarden
Standarden bør ikke gælde for absolut alt. Se bort fra den, når en bestemt funktion er afgørende for din samling.
- Skal et hul passe perfekt sammen med et specialfremstillet printkort?
- Skal en tap passe helt tæt ind i en spalte?
Når en funktion virkelig er afgørende, fastsætter man en specifik, strammere tolerance for den. Det er her, GD&T (Geometrisk dimensionering og tolerancer) kommer ind i billedet. I stedet for at anvende strenge regler overalt, bruger man GD&T-angivelser – som f.eks. at specificere faktisk position af de vigtige monteringshuller eller planhed på en samlingsflade – for kun at styre det, der betyder noget.
Disse brugerdefinerede GD&T-angivelser vil altid have forrang for din generelle ISO 2768-m-blokstandard. Angiv kun de snævre toleranceværdier og geometriske krav for de elementer, der virkelig har brug for dem.
Hvordan din fremstillingsproces ændrer spillereglerne
Din tegning ser flot ud på computerskærmen, men forskellige produktionsmaskiner bearbejder metallet på meget forskellige måder.
Laserskæring kontra stansning

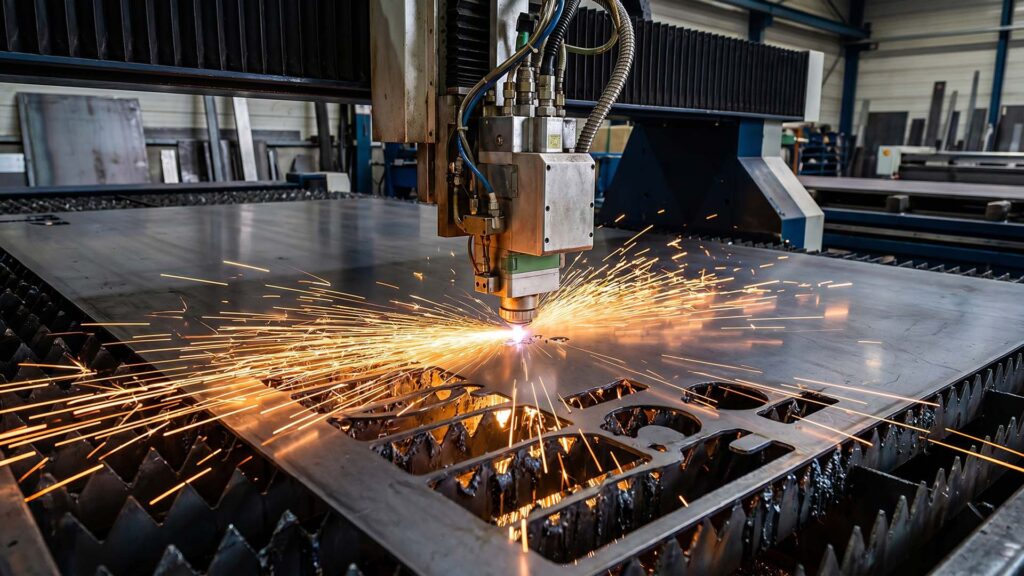

Når vi skærer dit flade metal, bruger vi som regel enten en laser eller en stansemaskine. De fungerer ikke på samme måde. En laser bruger ekstrem varme til at skære igennem stålet, mens en stansemaskine er afhængig af rå fysisk kraft.
Materialeudvælgelse er den fysiske udstrækning og deformation, der opstår omkring et hul, når en stansemaskine slår et tungt stålværktøj ned i metallet. Man må regne med disse små forskydninger. Varme og fysisk kraft vil altid efterlade et mærke.
Bøjning og tilbagespringseffekten

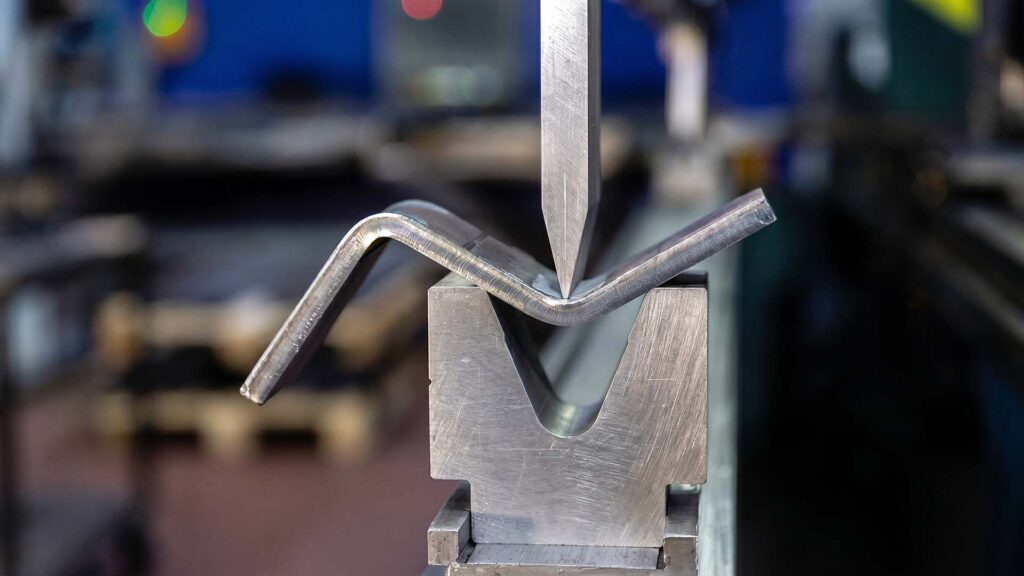

Springback er den naturlige tendens, som bøjet metal har til delvist at rette sig ud igen, når trykket fra en kantpresse fjernes.
Når en kraftig kantpresse trykker ned for at bukke et stykke metal, gør metallet modstand. Det vil ikke forblive bukket. Hver metaltype springer tilbage på sin egen måde. Et stykke 304 Rustfrit stål er langt mere modstandsdygtigt end almindeligt 5052-aluminium.
En dygtig metalarbejder vil bøje metallet en smule mere end nødvendigt i forventning om, at det vil springe tilbage til netop den vinkel, du ønsker. Men det er aldrig en eksakt videnskab. Du skal tage højde for denne naturlige variation.
Selv om din del er skåret og bukket perfekt, er der ét sidste trin, der ødelægger flere dele med perfekte dimensioner end noget andet: efterbehandlingen.
Glem ikke malingen: Overfladebehandlingen gør hele forskellen
Du har designet den perfekte del. Værkstedet har skåret den fejlfrit. Bøjningerne er præcise. Så sender du den videre til lakering.
Fælden med pulverlakering

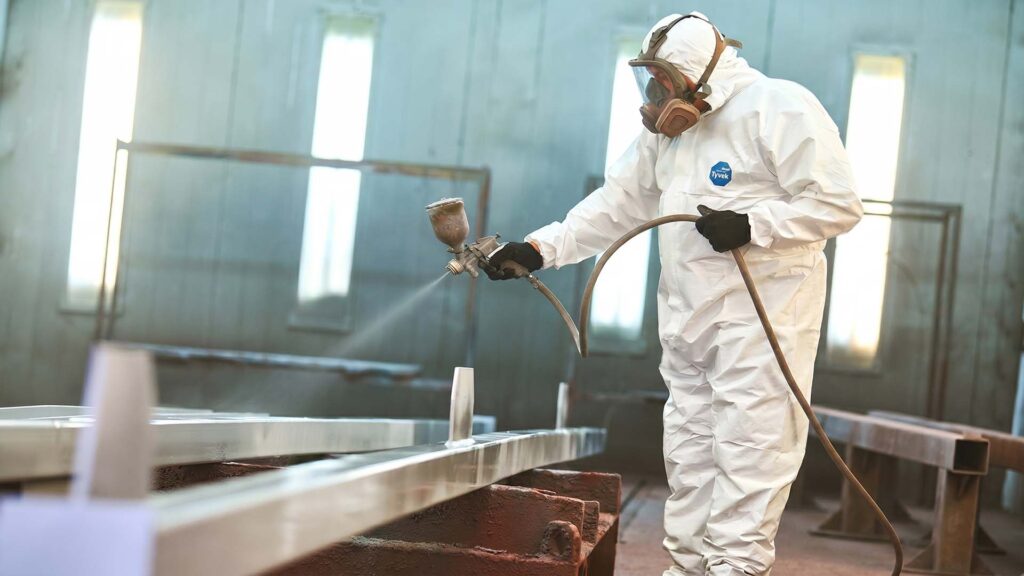

Pulverlakering er en overfladebehandlingsproces, hvor et tykt lag flydende plast bages direkte på metaloverfladerne.
Denne ekstra tykkelse er den “pulverlak-fælde”, som så mange designere falder i. Pulverlak tilføjer typisk omkring 2 til 3 mils (0,05 til 0,08 mm) pr. overflade. Der er tale om, at der tilføjes materiale til hver eneste overflade på din komponent.
Hvis du har et hul med snævre tolerancer, vil malingen få diameteren til at krympe. Hvis du har en metalflig, der skal glide ind i en spalte, vil malingen gøre den for tyk til at passe.
For at løse dette problem har du to muligheder. Du skal enten bede os om at lukke de kritiske huller, inden vi maler, eller også skal du fra starten af designe hullerne lidt større.
Hvorfor svigter pladekonstruktioner?
Toleranceakkumulering er den gradvise ophobning af små, enkelte produktionsfejl på tværs af flere bøjninger eller detaljer i en enkelt komponent. Det er den mest snigende årsag til, at dine samlinger svigter.
Hvordan fejl akkumuleres på tværs af flere kurver
Din underleverandør kan godt overholde dine tolerancer til punkt og prikke i hvert eneste trin, men dine emner vil alligevel ikke passe sammen på grund af denne stabelvirkning.
Når man fremstiller en metalkasse med et fladt låg, placerer laseren monteringshullerne på den flade plade med perfekt nøjagtighed.
Men selve kassen er bukket til en bestemt form. Monteringshullerne på kassen sidder på flanger, der er adskilt af tre eller fire forskellige bukninger. Hvis hver bukning afviger med blot en lille brøkdel af en grad, løber disse fejl op. De akkumuleres.
Når maskinen har udført den sidste bukning, har hullets placering flyttet sig. Det helt flade låg passer ikke længere sammen med den bukkede kasse. Så står du der med en bolt, der ikke kan skrues ind i hullet.
Man kan ikke fjerne denne bøjningsfejl helt. Men man kan bruge et genialt designtrick til at gøre den fuldstændig irrelevant.
Strategien til problemfri montering
Den Spilleautomatstrategi er en konstruktionsmetode, hvor der anvendes aflange, ovale slidser i stedet for almindelige runde huller til montering af beslag.

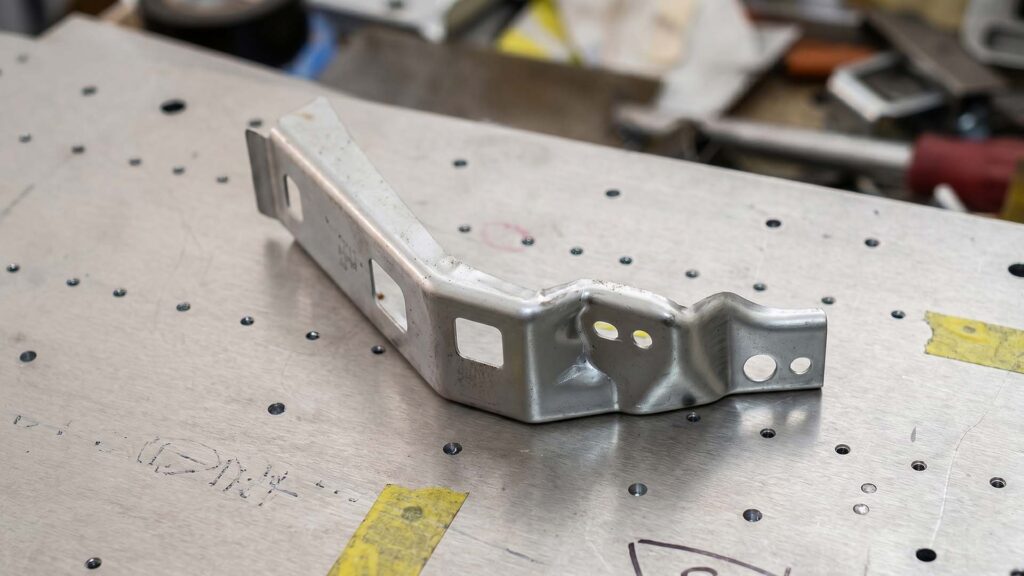

Når man bruger en langstrakt slids, indbygger man fysisk bevægelsesfrihed direkte i emnet. Her kan du se præcis, hvordan »slidsstrategien« løser stabelproblemet og redder situationen:
- Hvis et sving er en smule skævt, flytter hulplaceringen sig naturligvis.
- Da hullet er ovalt, kan bolten alligevel komme igennem.
- Du garanterer, at dine dele kan skrues sammen på samlebåndet uden problemer.
Det er et simpelt design-trick. Det fjerner fuldstændigt besværet med stablingstolerancer.
Slidser er en genial måde at omgå systemet på og gøre samlingen nem. Men der er et par andre almindelige elementer i pladebearbejdning, hvor der gælder strenge regler, som man simpelthen ikke kan omgå.
Design-oversigter: Kanter, krøller og forsænkninger
Ud over monteringshuller er der nogle få andre almindelige detaljer i plademetal, der er underlagt strenge regler. Hvis du ser bort fra disse, vil dine emner vride sig eller gå i stykker.
Regler for undersænkning
Undersænkere er kegleformede huller, der er skåret i metallet, så skruehovedene ligger helt i flugt med overfladen.
De ser flotte ud, men du skal holde dem væk fra bøjningerne. Hvis du placerer en undersænkning for tæt på en bukket kant, vil metallet strække sig under bøjningen. Det perfekt runde hul vil blive forvrænget til en grim oval form. Din skrue vil aldrig passe. Sørg altid for, at undersænkningerne er placeret mindst tre gange materialets tykkelse væk fra enhver bøjning.
Kanter og krøller
Kanter og krøller er metalkanter, der er bukket indad for at skjule skarpe hjørner og gøre delene sikre at røre ved.
Men man kan ikke bare folde metal helt fladt. Hvis man presser en søm for hårdt sammen, vil metallet knække lige ved sømmen. Det vil se forfærdeligt ud og miste al sin styrke.
Du skal give kanter og bøjninger en mindste indvendig radius. En god tommelfingerregel er at lade det indvendige mellemrum svare til selve metallets tykkelse. Dette sikrer, at materialet forbliver stærkt og revnefrit.
Konklusion
Hvert produktionsværksted bruger forskellige maskiner. Du kan ikke gå ud fra, at de kan læse dine tanker. Uanset om du vælger at samarbejde med vores team hos ShincoFab eller en anden producent, bør du stille din producent disse tre enkle spørgsmål, inden du afgiver en ordre:
- “Bruger I standardtolerancer for begge sider?” Sørg for, at I taler samme matematiske sprog. Kontroller, at deres standardindstilling er en variant med lige mange plus- og minustegn.
- “Hvad er jeres standardfradrag for bøjning?” Hver kantpresse strækker metallet på en lidt anden måde. Bed dem om at give dig deres specifikke tal, så dine beregninger af det udfoldede mønster rent faktisk stemmer overens med deres udstyr (f.eks. så de passer til deres K-faktor).
- “Tager du højde for pulverlakering, eller skal jeg gøre det?” Afklar, hvem der har ansvaret for målingen af malingstykkelsen. Find ud af dette, inden delene sættes i ovnen.
Når du stiller disse spørgsmål, indleder du en dialog. Du opdager kostbare fejl, inden nogen overhovedet skærer et eneste metalark ud.
Bilag: Referencetabeller for tolerancer ved pladebearbejdning
Nedenstående oversigter samler toleranceoplysninger fra ISO 2768, JIS B 0408/0410 og branchestandarder i én samlet hurtigreferencevejledning. Brug dem sammen med din tegning for at kontrollere, at alle dimensioner ligger inden for et interval, som standardværkstedsudstyr pålideligt kan overholde.
PDF-filen i bilaget dækker fem områder:
- ISO 2768 Generelle tolerancer — Tolerancer for linearitet, vinkel, rethed/planhed, vinkelrethed, symmetri og affasning for alle fire præcisionsklasser (f, m, c, v).
- Tolerancer for fremstillingsparametre — Standardværdier baseret på geometriske elementer (skåret kant til hul, formet kant til hul, på tværs af bøjninger, samlet formet del) i både mm og tommer, i henhold til ASM EF-001-branchestandarder.
- Tolerancer ved presning og klipning — Tolerancer for stansning, bukning, trækning og skærebredde efter kvalitet (JIS B 0408 / JIS B 0410), herunder rethed og vinkelrethed for afskårne plader.
- Tabel over materialetykkelser — Nominel tykkelse og tolerancer i begge retninger for tykkelsesmålere 3–30 i fem forskellige materialer: varmvalset stål, koldvalset stål, galvaniseret stål, rustfrit stål og aluminium.
- Tolerancer for rustfrit stålplader — Tolerancer for størrelse (længde/bredde), krumning, planhed og standardtykkelse for fladvalset rustfrit stålplade (ATI-branchestandard).
