Tipi di teste e di viti: Una guida professionale per i fabbricanti

Non mi limito a costruire progetti fai-da-te nel fine settimana, ma trascorro tutti i giorni in fabbrica presso la ShincoFab. Nel corso degli anni di fabbricazione di lamiere di precisione, ho visto in prima persona come una singola scelta di viti sbagliate possa bloccare un'intera linea di assemblaggio o rovinare una struttura lavorata. So esattamente cosa si prova quando una vite economica si spacca sotto un avvitatore industriale ad alta coppia, costandoci tempo e materie prime.

Questa guida spiega la differenza tra le forme delle teste delle viti e i tipi di trasmissione, come abbinare gli elementi di fissaggio a specifici spessori di metallo, come individuare la ferramenta economica prima di acquistarla e come estrarre le viti spanate senza danneggiare il pezzo da lavorare.

Perché le teste delle viti sono importanti?

So che la tentazione è quella di prendere le viti rimaste in fondo alla cassetta degli attrezzi. Ma credetemi, la parte superiore della vite è più importante di quanto pensiate. La testa è l'unico modo in cui l'utensile si collega al dispositivo di fissaggio. Se questa connessione è debole, il vostro progetto ne risentirà.

La differenza tra una vite spanata e una tenuta perfetta

Avete mai provato a piantare una vite in un pezzo di alluminio o di acciaio resistente, per poi sentire un forte rumore metallico di smerigliatura? Questo è il suono di una vite spanata. Succede quando la punta del driver scivola e strappa il metallo sulla testa della vite.

La testa della vite giusta lo impedisce. Blocca saldamente l'utensile in posizione. Invece di scivolare, tutta la vostra forza di spinta va direttamente a guidare la filettatura. In questo modo si ottiene sempre una tenuta salda, un aspetto fondamentale quando si ha a che fare con le vibrazioni negli involucri metallici.

Come la testa giusta vi fa risparmiare tempo e frustrazione

Niente blocca più velocemente una linea di produzione o una costruzione complessa che litigare con l'hardware. Se scegliete la testa della vite sbagliata per il lavoro, passerete metà della vostra giornata a cercare di estrarre viti incastrate e rovinate da parti metalliche costose.

La scelta della testa della vite corretta offre tre enormi vantaggi:

• Lavoro più veloce: L'utensile rimane nella scanalatura, consentendo di avvitare le viti in pochi secondi.
• Meno danni: Il trapano non scivolerà accidentalmente dalla vite e non graffierà il costoso legno o metallo.
• Zero mal di testa: In questo modo si evita l'incubo di dover usare le pinze per estrarre una vite tagliata.

Quindi, come si può evitare questa confusione e scegliere quella giusta? Tutto inizia con la comprensione dei due principali tipi di teste delle viti. Vediamo come si posizionano sul materiale.

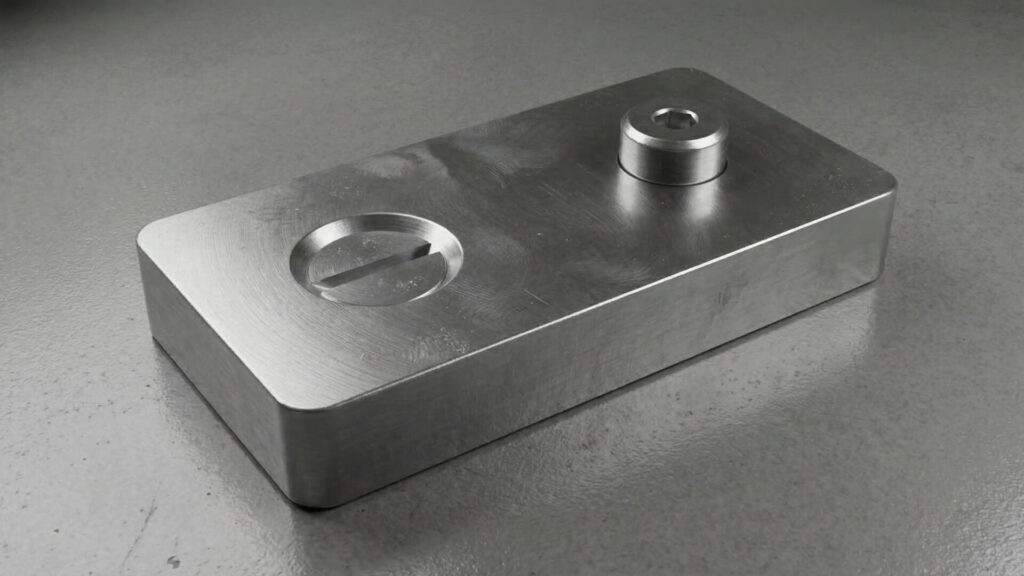

I due principali secchi: Svasatura e non svasatura

Cerchiamo di essere semplici. Ogni vite rientra in una delle due categorie. O affonda perfettamente nel materiale, o si posiziona proprio sopra di esso. Conoscere la differenza fa sì che il prodotto finale abbia un aspetto professionale.

Teste svasate

Avete mai passato la mano su un involucro elettronico di fascia alta che abbiamo prodotto e non avete sentito alcun urto? Questa è la magia di una vite svasata correttamente.

La parte inferiore di questa testa di vite ha la forma di un cono. Per utilizzarle nella lamiera, spesso preforare o forare il metallo per creare un perfetto punto di nidificazione conico. Man mano che lo si infila, la parte superiore diventa perfettamente a filo con la superficie.

Ecco perché li volete:

• Nessun intoppo: Il prodotto finale non si graffia con gli indumenti e non si graffia con le mani.
• Finitura senza cuciture: Sono completamente piatti e permettono alle parti in movimento di scorrere su di essi senza interferenze.
• Aspetto professionale: Conferiscono al vostro lavoro di fabbricazione personalizzato un aspetto elegante e lavorato.

Teste non a testa svasata

A volte non si vuole che la vite affondi. Ciò è particolarmente vero quando si lavora con lamiere di spessore standard (in genere da 18 a 22 gauge), dove l'affondamento non è un'opzione. È proprio qui che entrano in gioco le teste non a testa svasata.

Il fondo di queste teste è piatto. Quando si inseriscono, si fermano proprio sulla superficie e la testa rimane completamente esposta.

Questo è in realtà un aspetto positivo per alcuni motivi:

• Migliore presa: Coprono una superficie maggiore, bloccando saldamente le parti metalliche.
• Protegge i materiali sottili: Se si fissano lamiere sottili (con spessore inferiore a 0,040 pollici), una forma conica svasata strapperebbe il materiale sotto sforzo. Un fondo piatto evita questo problema.
• Robustezza per impieghi gravosi: Sono molto più resistenti quando si assemblano staffe pesanti o macchinari soggetti a vibrazioni estreme.

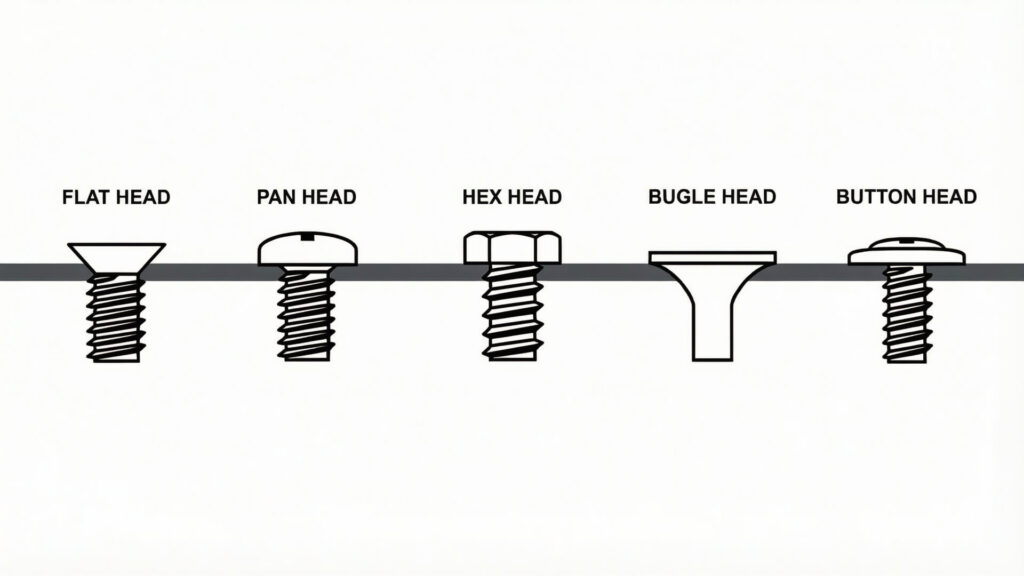

Le 5 forme di testa delle viti più comuni che si usano davvero

Esistono quasi 40 tipi diversi di teste di vite. Se vi occupate di carpenteria metallica o di riparazioni robuste, dovete conoscere solo questi cinque tipi.

Testa piatta

La testa piatta è una vite svasata standard, cioè affonda perfettamente in un foro pre-svasato.

Ecco perché è essenziale:

• Finitura a filo: Si appoggia completamente ai pannelli metallici.
• Aerodinamico/elegante: Perfetto per gli involucri esterni in cui è richiesto un profilo liscio.

Testa di Pan

Se camminate lungo la nostra catena di montaggio, vedrete ovunque viti a testa cilindrica. Si tratta di viti non a testa svasata con la parte inferiore piatta e la parte superiore leggermente arrotondata.
Perché è così popolare:

• Versatile: Funziona in modo eccezionale per il fissaggio di metallo su metallo o per il montaggio di componenti all'interno di contenitori.
• Presa forte: Il fondo piatto blocca con forza senza schiacciare o distorcere la lamiera.
• Aspetto pulito: Si trova leggermente al di sopra della superficie, ma mantiene un'estetica ordinata e industriale.

Testa esagonale

Quando avete bisogno di una grande forza strutturale, prendete una vite a testa esagonale. Questa vite ha una parte superiore a sei lati che si gira con una chiave o una bussola invece che con una punta standard.
Perché è necessario per i grandi lavori:

• Zero spogliazione: Una presa fa presa sulla parte esterna della testa, quindi non si spacca quasi mai sotto una coppia elevata.
• Potenza enorme: È possibile abbassare la manovella per assemblare telai pesanti o staffe metalliche strutturali.
• Spazi stretti: È possibile stringerli lateralmente con una chiave se l'ingombrante cacciavite a percussione non può essere posizionato sopra la vite.

Testa di tromba

(Nota dall'officina: Anche se non li usiamo sul nostro linee di assemblaggio dei metalli, (sono necessari per il montaggio a parete delle nostre opere metalliche personalizzate).
Le teste a brugola sono progettate principalmente per il cartongesso. Se una vite va troppo in profondità, rovina il cartongesso.
Come funziona:

• Forma curva: Ha un fondo liscio e curvo invece di un angolo acuto.
• Nessuna lacerazione: Si inserisce perfettamente nel muro a secco senza strappare il fragile rivestimento in carta, il che è fondamentale se si installano le nostre bocchette o i nostri pannelli in metallo pesante su una parete.

Teste di bottoni e tralicci

Nella lavorazione delle lamiere, le teste a bottone e a traliccio sono il nostro salvagente assoluto per il fissaggio di alluminio o acciaio inox estremamente sottili, da 20 a 24 gauge.
Perché sono ottimi da avere:

• Aspetto professionale: Le teste a bottone offrono una cupola liscia e a basso profilo che fa bella mostra di sé sui prodotti di consumo esposti.
• Extra large: Le teste dei tralicci sono più larghe delle viti normali e agiscono quasi come una rondella incorporata per distribuire la forza di serraggio.
• Impedisce la formazione di crepe: La larghezza extra impedisce che le lamiere sottili si strappino, si spezzino o si rompano a fatica sotto le vibrazioni.

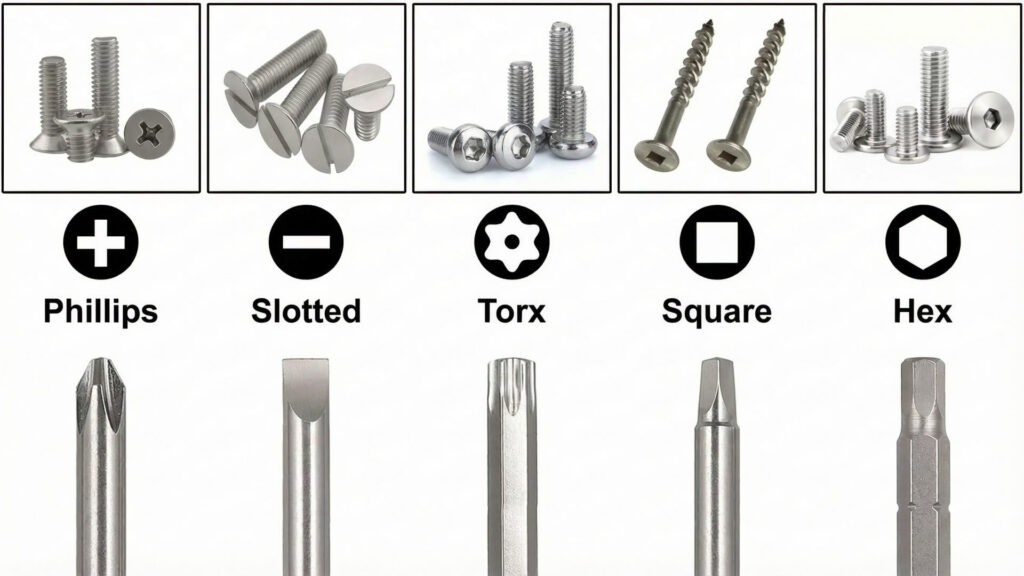

Forma della testa vs. tipo di unità: Qual è la differenza?

Le persone confondono sempre queste due cose. Permettetemi di fare chiarezza.

Il forma della testa è il profilo esterno della vite (a filo o sporgente). Il tipo di azionamento è il foro scavato nella parte superiore. Decide quale strumento utilizzare per girare la vite. Esaminiamo i quattro tipi di viti più diffusi.

Phillips e Slotted (i vecchi classici)

Le viti con intaglio hanno una singola linea retta. Le viti a croce hanno una forma a croce.
Perché vengono utilizzati:

• Universale: Ognuno ha lo strumento giusto per farlo.
• Servizio leggero: Vanno bene per assemblaggi di base a bassa coppia (in genere sotto i 50 pollici-libbre).

Fate attenzione: Se si spinge troppo forte una vite Phillips con un avvitatore pneumatico o a percussione, la punta si stacca violentemente. In ingegneria meccanica, questo fenomeno si chiama “uscita dal cammeo“, e spaccherà la vite in pochi secondi.

Torx / Stella

Questa unità ha l'aspetto di una stella a sei punte. Se fate assemblaggi seri di metallo, questo è il vostro migliore amico.
Perché è sorprendente:

• Zero slittamenti: La forma a stella fa presa sul driver come una colla.
• Alta velocità: Si possono guidare velocemente su una linea di produzione senza rovinare la testa.
• Coppia costante: Trasferisce perfettamente la coppia, riducendo l'affaticamento dell'operatore.

Quadrato / Robertson

Come dice il nome, si tratta di un semplice foro quadrato. Ma non lasciatevi ingannare dal design semplice.
Perché i produttori lo amano:

• Guida con una sola mano: La vite si attacca così saldamente alla punta del driver che raramente è necessario tenerla con la mano libera: l'ideale per un assemblaggio veloce.
• Guida rettilinea: L'accoppiamento quadrato profondo impedisce alla vite di oscillare da un lato all'altro.

Esagono / brugola

Si tratta di un foro a sei lati scavato nella testa. Si gira con una chiave a brugola o con una punta esagonale. (Non confondetela con una vite a testa esagonale, che ha i sei lati sulla testa). all'esterno!)
Perché è così comune:

• Distanze ridotte: Una chiave a brugola a forma di L può raggiungere gli angoli più piccoli delle custodie personalizzate dove un trapano non può arrivare.
• Finitura pulita: Si vedono sempre su parti lavorate di alto livello perché offrono un aspetto preciso e a filo.

Come scegliere la testa della vite giusta per il vostro progetto

Scegliere la vite giusta non è un gioco a tentoni. Non c'è bisogno di stare in piedi nella corsia del negozio di ferramenta sentendosi sopraffatti. Basta porsi tre semplici domande.

Per rendere le cose ancora più semplici, i nostri tecnici del montaggio di ShincoFab hanno messo a punto questo rapido foglio informativo per abbinare i materiali alla ferramenta perfetta:

Scheda di selezione rapida delle viti di ShincoFab

Abbinare il materiale (lamiera sottile o strutturale)

Innanzitutto, cosa si sta fissando? Il materiale determina la testa della vite.

Se si tratta di alluminio spesso e lavorato (come lamiere da 1/4″ o 3/8″) che può essere svasato, utilizzare una testa piatta. Tuttavia, se si tenta di conficcare una testa piatta svasata in una lamiera sottile standard non smussata, questa si piegherà e schiaccerà il metallo. Per il metallo sottile, è necessaria una testa piatta o una testa a traliccio per fissarlo senza distorsioni.

Pensare all'aspetto finale (nascosto o visibile)

Quindi, chiedetevi se volete che le persone vedano l'hardware.

Se state costruendo un elegante involucro per elettronica di consumo, volete una finitura a filo. Utilizzate una testa piatta svasata. Ma se state assemblando una scatola di controllo in stile industriale? Prendete un elegante testa a bottone o un robusto bullone esagonale. Si posizionano proprio sopra il metallo e danno al vostro progetto un aspetto meccanico e deciso.

Considerare la sicurezza (bordi lisci per evitare strappi)

Infine, pensate alla destinazione della vite. Gli operatori della macchina o le parti in movimento la sfioreranno?

Se si utilizza una testa esagonale grossa su un pannello di accesso stretto, qualcuno si graffierà le nocche ogni volta che si avvicinerà per la manutenzione. Per le aree che le persone toccano continuamente, scegliete sempre una testa che sia completamente a filo. Se la vite deve assolutamente sporgere, utilizzate una testa a bottone liscia e arrotondata. Niente spigoli vivi significa niente graffi dolorosi.

Come riconoscere le teste delle viti a buon mercato prima di acquistarle

Nella nostra fabbrica, consumiamo migliaia di elementi di fissaggio alla settimana. Abbiamo imparato a nostre spese che il metallo economico si nasconde facilmente. Molte viti economiche sembrano lucide e resistenti all'interno della scatola, ma in realtà si spogliano all'istante sotto l'azione di un trapano a percussione industriale.

Ecco un trucco del nostro team di controllo qualità per individuare i dispositivi di fissaggio a basso costo prima di sprecare il vostro denaro:

• Leggi il voto: Cercate un “acciaio temprato” o un "acciaio" specificamente classificato. certificato Acciaio inox 304/316 . Se sulla confezione c'è scritto solo “zincato” ma non è indicato il tipo di acciaio, potrebbe trattarsi di una lega morbida.
• Sentire il peso: I metalli morbidi ed economici sono incredibilmente leggeri. Se una manciata di viti sembra una moneta di plastica economica, si staccherà sotto sforzo.
• Controllare il prezzo: Non risparmiate sulla ferramenta che tiene insieme le parti lavorate. Qualche dollaro in più per il metallo robusto risparmia ore di trapano per rimuovere le viti rotte.

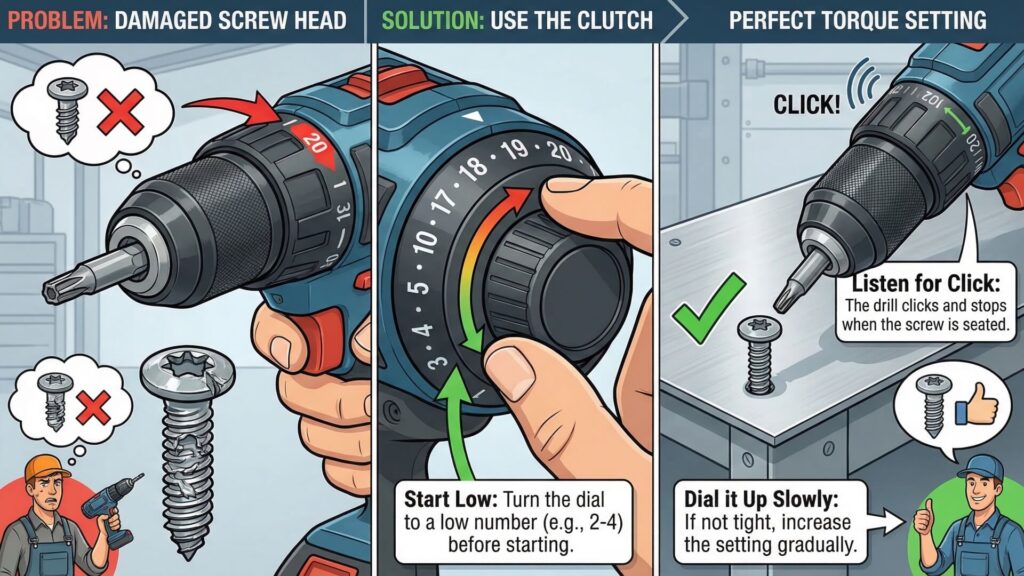

Come adattare le impostazioni del trapano alla testa della vite

Avete comprato una testa Torx perfetta e di alta qualità. Ma nel momento in cui avete premuto il grilletto del trapano, avete completamente distrutto la parte superiore. Perché?

Non date ancora la colpa alla vite. Date la colpa alle impostazioni dell'utensile.

Gli avvitatori a percussione e i trapani industriali sono forti. Se si lascia l'utensile alla coppia massima, si strapperà il metallo del dispositivo di fissaggio o si spaccherà la filettatura del foro della lamiera. Per risolvere questo problema, è necessario utilizzare la frizione del trapano.

Ecco come impostarlo in modo che le viti sopravvivano:

• Iniziare dal basso: Prima di avvitare la prima vite, abbassare il selettore della frizione a un numero basso (di solito tra l'impostazione 2 e 4 su un trapano standard da 18 V).
• Ascoltate il clic: Quando la vite si posiziona saldamente contro il metallo, il trapano emette un forte clic e smette di girare. In questo modo si protegge la testa della vite da un'eventuale fuoriuscita!
• Aumentate lentamente il numero di giri: Se la vite non è ancora sufficientemente serrata, alzare il quadrante di qualche scatto e riprovare fino a trovare la coppia di serraggio perfetta per quello specifico calibro metallico.

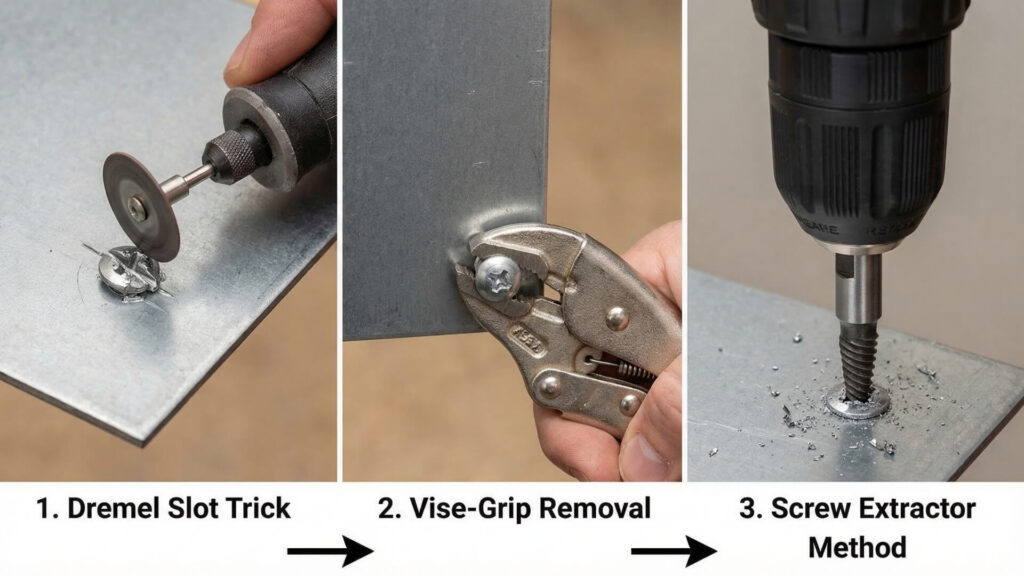

Come rimuovere la testa di una vite spanata

Altre guide amano parlare di come gli azionamenti Torx o Square prevenire spogliazione. Ma questo non vi aiuta in questo momento. Avete già un pezzo di metallo maciullato incastrato nel pezzo da lavorare.

Quando una vite si spacca nella nostra catena di montaggio, non abbiamo tempo di giocare con gli “elastici da cucina” (una leggenda comune su Internet). Ci serve fuori ora senza danneggiare la lamiera del cliente. Ecco cosa fanno i nostri tecnici:

Il trucco del Dremel e dell'utensile da taglio
Se una testa piatta è bloccata, prendiamo un utensile rotante con una sottile rotella da taglio e tagliamo con attenzione una linea retta direttamente sulla testa rovinata. Questo trasforma immediatamente una vite Phillips o Torx spanata in una vite a taglio. Poi prendiamo un cacciavite a testa piatta per impieghi gravosi e lo tiriamo fuori.

Afferrare le pinze Vise-Grips (pinze di bloccaggio)
Avete usato una vite a testa cilindrica o a testa cilindrica? Se la testa sporge sopra la superficie metallica, siete fortunati. Prendete un paio di pinze di bloccaggio (Vise-Grips). Stringetele con forza sul diametro esterno della testa della vite e ruotatela fisicamente a mano.

Utilizzare un estrattore di viti
Se la vite è a filo e distrutta, è necessario un estrattore di viti. Si tratta di una punta speciale con filettatura inversa. Si pratica un piccolo foro nella testa rotta, si gira la punta e si fa girare il trapano al contrario. La punta morde il metallo ed estrae la vite ostinata.

(Suggerimento: controllare la profondità per evitare di forare completamente e danneggiare i componenti dietro il pannello metallico).

Conclusione

Scegliere la testa della vite giusta non deve più essere un gioco a tentoni. Ora conoscete le forme esatte da ricercare, i tipi di azionamento migliori da utilizzare per le applicazioni a coppia elevata e come evitare di distruggere il vostro hardware.

La cura di questi piccoli dettagli fa la differenza. A ShincoFab, Lo vediamo in prima persona ogni giorno. In qualità di azienda produttrice di lamiere, sappiamo che la scelta del dispositivo di fissaggio corretto è esattamente ciò che trasforma un assemblaggio fragile in un prodotto durevole e di livello professionale.

Finalmente avete le conoscenze necessarie. Sapete cosa evitare e come impostare i vostri strumenti per il successo. Ora, prendete il vostro driver e andate a costruire qualcosa di cui possiate essere orgogliosi.
