Anpassade NEMA-kapslingar
Materialcertifiering, IP66/67-överensstämmelse och 100%-dimensionskontroll för OEM och industriell automation.
Varför tvinga in din egenutvecklade teknik i en standardlåda?
Du har lagt ner hundratals timmar på att optimera din kretskortslayout och komponenttäthet. Förstör inte den effektiviteten genom att nöja dig med ett standardhölje. En kataloglåda tvingar dig att kompromissa med precisionen för en klumpig passform.
Katalogjättar som Hoffman eller Saginaw erbjuder utmärkta generiska produkter, men till skillnad från ShincoFab, saknar de insikt i din specifika applikation. När du har att göra med begränsade maskinfotavtryck eller icke-standardiserade monteringskrav, att förlita sig på fasta katalogdimensioner blir en belastning.
Fördelen med ShincoFab Custom
Dina data styr produktionen
Glöm att bläddra igenom PDF-filer för artikelnummer. Vi tillverkar direkt från din STEP eller DXF filer. Om din design kräver en bredd på 14,5 ″ för att passa en specifik maskinkavitet, bygger vi den till exakt 14,5 ″ istället för att tvinga dig till en 16″-standard som kräver en ny design.

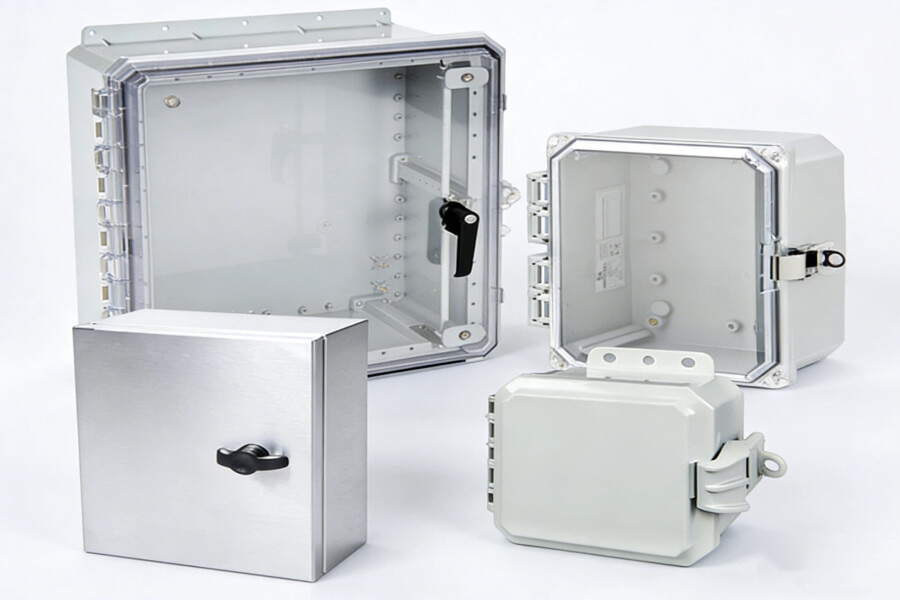

Totalt NEMA-spektrum
Oavsett om du behöver en enkel NEMA 1 kopplingsdosa i mjukt stål med anpassade rektangulära knockouter, eller en helt TIG-svetsad NEMA 4X 316L rostfritt stålskåp för högtryckstvättmiljöer, vi klarar det.
Ansvar från en enda källa
Vi är inte en mäklare. Vi kontrollerar hela tillverkningskedjan internt, inklusive laserskärning, böjning, svetsning, och packningar. Detta säkerställer att slutprodukten överensstämmer med din CAD-modell, ner till sista millimetern.
Tillverkningsspecifikationer i korthet
| Kategori | Teknisk kapacitet |
|---|---|
| Certifieringar |
UL 508A-listad (Industriella kontrollpaneler) ISO 9001:2015 Certifierat kvalitetsledningssystem |
| NEMA-klassning |
Typ 1, 3R, 4, 4X, 12, 13 (helsvetsad och packad för att uppfylla eller överträffa kraven för klassificering) |
| Material: Rostfritt stål |
304 & 316L Intervall för tjocklek: 16GA (1,5 mm) till 7GA (4,5 mm) |
| Material: Aluminium Aluminium |
5052-H32 / 6061-T6 Idealisk för viktminsknings- och värmeavledningsapplikationer. |
| *Material: Kolstål |
Kallvalsat stål (CRS) & galvaniserat Färdig för lackering eller pulverlackering. |
| Ytbehandling |
Pulverlackering: UV-beständiga polyester/epoxihybrider (Klarar 1.000+ timmars saltspraytest enligt ASTM B117) Passivering: Passivering med citronsyra/nitronsyra enligt ASTM A967 (kritisk för sanitär kvalitet/livsmedelskvalitet) Anodisering: Klass 1 & 2 Klar eller svart Våt färg: MIL-SPEC-alternativ tillgängliga på begäran. |
Äkta DFM-analys innebär att vi optimerar istället för att bara skära
Att skicka en fil till oss är inte bara en order, det är också början på en konstruktionsgranskning. Vi fångar upp toleransöverlappningar och kollisionspunkter innan de når fabriksgolvet.
Kompatibilitet med inbyggda CAD-system
Vi förlitar oss inte på PDF-skisser. Vi arbetar direkt med dina ursprungliga tekniska filer för att säkerställa att slutprodukten matchar din designintention 100%. Vi accepterar och bearbetar:
- SolidWorks (.sldprt, .sldasm)
- AutoCAD (.dwg, .dxf)
- STEP / IGES (Universella 3D-format)
Obs: Vi verifierar bockradier och k-faktorer mot vårt specifika verktygsförråd för att förhindra oväntade dimensionella förskjutningar.
Integration av termisk hantering
Ett hölje är värdelöst om det kokar komponenterna inuti. Vi följer strikt dina krav på värmeavledning.
- Precisionsutskärningar: Laserskurna öppningar för filterfläktar, A/C-enheter eller värmeväxlare (kompatibla med Rittal, Pfannenberg etc.).
- Luftflödeslogik: Vi kan föreslå eller implementera lameller och ventilationsmönster som maximerar konvektionen utan att äventyra NEMA/IP-klassningen.
Hårdvara och fästelement Integritet
En lös avstickare innebär ett misslyckat mönsterkort. Vi behandlar hårdvaruinsättning som en kritisk process, inte som en eftertanke.
- Automatiserad inmatning: Använda Haeger insättningspressar med automatisk matning, säkerställer vi att varje PEM®. muttern, bulten och distansen sitter fast med rätt hydraultryck.
- Garanti för styvhet: Vi verifierar utskjutnings- och vridmomentkrafter. Dina distanshållare kommer att förbli styva och vinkelräta under komponentmonteringen för att förhindra rotation av fästelement.
Precision under tryck definierar vår tillverkningsarsenal
Från snabb laserskärning till certifierad TIG-svetsning använder ShincoFab branschledande teknik för att säkerställa att varje skåp uppfyller strikta dimensionstoleranser.
Primär skärning innebär oxidfri laserprecision

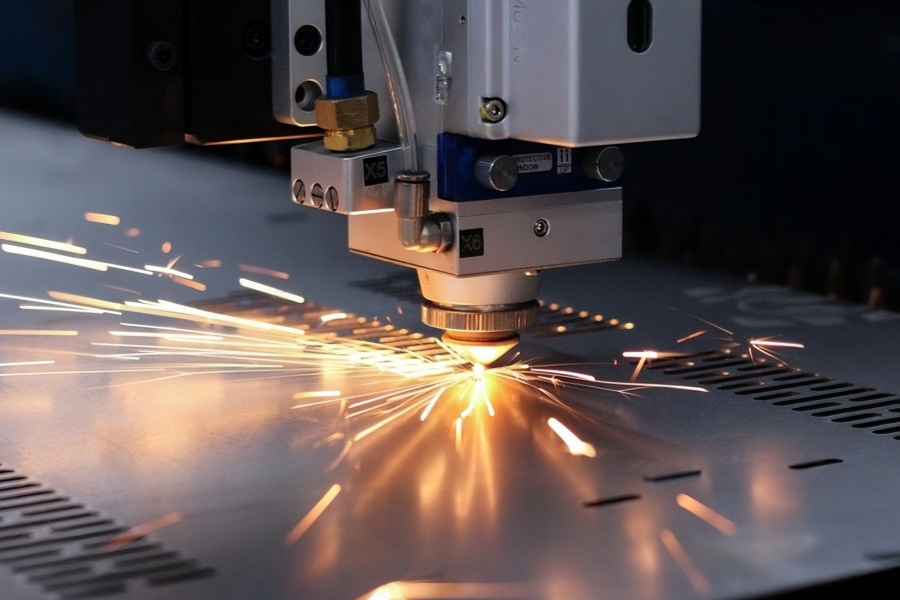

Rena kanter innebär bättre svetsar och starkare vidhäftning av färg. Vi använder Trumpf TruLaser (eller Amada/Bystronic, vänligen ange din här) centraler.
- Kapacitet: Högtryckskvävgasskärning eliminerar oxidskikt på kanter av rostfritt stål, vilket ger omedelbar svetsberedskap utan sekundär slipning.
- Hastighet och noggrannhet: kan upprätthålla en positioneringsnoggrannhet på +/- 0,05 mm även på komplexa perforerade mönster eller täta ventilationsanordningar.
CNC-formning garanterar repeterbar bockning varje gång
Manuella bromsar är beroende av förarens känsla, medan våra är beroende av datorstyrda backmätare.
- Utrustning: Amada HFE / Trumpf TruBend-serien CNC pressbromsar.
- Löftet: 6-axlig bakåtmätning säkerställer att flerbockningssekvenser utförs med en +/- 0,5 graders vinkeltolerans. Dina dörrflänsar kommer att passa perfekt, vilket förhindrar packningsgap och fel i IP-klassningen.
Certifierad svetsning och ytbehandling
Det är här hantverksskicklighet möter efterlevnad. Robotteknik gör de tunga lyften, certifierade hantverkare gör den kritiska tätningen.
- Standarder: I vårt team ingår svetsare som är certifierade för AWS D1.6 (rostfritt konstruktionsstål) och AWS D1.3 (Stålplåt).
- NEMA 4/4X Integritet: Fullständig TIG-svetsning på alla sömmar skapar en kontinuerlig, vattentät barriär.
- Sanitär Finish: Alla utvändiga svetsar är slipade och polerade för att matcha en #4 Borstad yta, avgörande för livsmedelsbearbetning och farmaceutiska tillämpningar (eliminering av bakteriefällor).
Revisionsfärdig kvalitetssäkring säkerställer att inget går förlorat utan bevis
Minimera riskerna i leveranskedjan. Vårt QC-protokoll dokumenterar varje steg från råmaterialintag till slutlig lacktjocklek.
Materialspårbarhet ger dig möjlighet att känna till källan
Vi köper inte mystery metal.
- Testrapporter för kvarn (MTR): Tillgängligt för alla råmaterial (rostfritt stål, aluminium, CRS) på begäran. Vi verifierar kemisk sammansättning och mekaniska egenskaper mot ASTM-standarder.
- Lotskontroll: Varje plåt spåras med hjälp av ett värmenummer genom hela tillverkningsprocessen. Om en återkallelse någonsin sker (vilket inte kommer att ske) vet vi exakt vilken batch som användes.
Obligatorisk testning och validering
Enbart det visuella utseendet är inte en giltig kvalitetsstandard
- Läckagetestning: Alla NEMA 4/4X anpassade kapslingar genomgår vatteninträngningstest (spray eller nedsänkning) före leverans för att validera sömmarnas integritet.
- Färgens tjocklek: Vi mäter pulverlackens tjocklek med digitala mätare för att säkerställa en täckning på 2,0-3,0 mils (eller din specifika specifikation), vilket förhindrar för tidig korrosion.
- Verifiering av hårdvara: 100% momentkontroll på kritiska PEM-fästelement och jordbultar.
Dokumentation skapar det viktiga pappersspåret
Vi tillhandahåller de data som din kvalitetsingenjör kräver.
- Första artikelinspektion (FAI): Detaljerade dimensionella rapporter tillhandahålls vid varje lansering av ett nytt artikelnummer. Vi går inte vidare till produktion förrän du har godkänt den första delen.
- Intyg om överensstämmelse (CoC): Leveranserna levereras med en CoC som intygar att dina ritningsrevisioner och PO-krav har följts.
Två vägar till ditt perfekta stall
Oavsett om du behöver en snabb modifiering av en standardbox eller en helt ny design för en egenutvecklad maskin, har vi ett särskilt arbetsflöde för dig.
Alternativ A: Modifiering av skåp
Bäst för: Prototyper, lågvolymserier eller NEMA-standardapplikationer med unika I/O-krav.
- Processen: Vi tar en standardkapsling från hyllan (Hoffman, Hammond osv.) och precisionsbearbetar den enligt dina specifikationer.
- Vad vi gör: Laserborrning, gängtappning, rektangulära utskärningar för HMI/fläktar och installation av anpassade bakpaneler.
- Fördelen: Inga verktygskostnader. 3-5 dagars typisk leveranstid efter godkännande av ritning.
- Idealisk mängd: 1 - 50 enheter.
Alternativ B: Helt anpassad tillverkning
Bäst för: OEM-produktionskörningar, begränsade fotavtryck, specialmaterial eller integrering av varumärken.
- Processen: Vi tillverkar från rå plåt (rostfritt, aluminium, kolstål) enligt din exakta CAD-fil.
- Vad vi gör: oändliga storleksmöjligheter (t.ex. 14,5″ x 22,1″ x 6,0″), anpassade färger, silkscreening/branding, specialformning/svetsning och integrerade konsoler.
- Fördelen: Perfekt passform för din komponentlayout. Skalekonomi för större serier.
- Idealisk mängd: 50+ enheter (eller enstaka enheter med högt värde).
Löser det som standardlådor inte kan lösa genom tillämpningar i den verkliga världen
Fall A: Mardrömmen med en sanitär tvättanläggning
Ansökan: Automationskontroller för en transportörlinje för köttbearbetning.
Utmaningen: Dagliga högtryckstvättar (1200 PSI) med kaustiska kemikalier pressade vatten förbi standardpackningarna av polyuretan i NEMA 4-lådor av standardtyp och korroderade interna PLC:er inom loppet av några månader. Platta toppar gjorde att vatten kunde samlas.
Den anpassade lösningen: En helt svetsad 316L rostfritt stål NEMA 4X inhängnad med:
- 20 graders lutande tak: Förhindrar vattensamlingar och bakterietillväxt.
- Packning av silikon: Kemikaliebeständig tätning klassad för rengöringsmedel med högt pH-värde.
- Invändig droppskydd: Skyddar dörrmonterade komponenter från kondens.
Resultat: Inga fel på grund av vatteninträngning under 24 månaders drift.
Fall B: Ombyggnad med begränsat fotavtryck
Ansökan: HMI-konsol för uppgradering av en äldre CNC-maskin.
Utmaningen: Kunden behövde montera en modern 15″ pekskärm och PC i en befintlig maskinkavitet med endast 8″ tillgängligt djup. Standardkonsoler med 16″ djup stack ut i operatörens gångväg och utgjorde en säkerhetsrisk.
Den anpassade lösningen: En lågprofilerad Konfigurerad konsol tillverkad av 14GA kolstål.
- Anpassat djup: Konstruerad till exakt 7,5″ djup för att sitta i jämnhöjd med maskinramen.
- Termisk design: Integrerade sidoventilationsluckor (istället för bakre fläktar) för att möjliggöra luftflöde trots den snäva väggmonteringen.
Resultat: Driftsäkerheten återställd; ergonomisk uppgradering genomförd utan ändringar i anläggningens layout.
Begär en offert för anpassade NEMA-kapslingar
För att få en fast pris och ledtid inom 24 timmar, vänligen ange följande uppgifter i din ansökan RFQ. Detta förhindrar felaktiga uppskattningar och säkerställer att vi offererar exakt den specifikation du behöver.
Checklista för RFQ
- CAD-filer / ritningar:
Företrädesvis: .STEP-, .IGES- eller SolidWorks-partfiler (för snabbast möjliga analys av nestning/kapning).
Godkänd: PDF-ritningar med kritiska mått (höjd x bredd x djup) och hålplaceringar tydligt markerade. - Specifikationer för material och finish:
Exempel: “14GA 304 rostfritt stål med #4 sanitär borstad yta” ELLER “16GA kolstål med RAL 7035 pulverlack”.” - Miljöklassning:
Specificera NEMA Typ (1, 3R, 4, 4X, 12, etc.) eller **IP-klassning** (IP65/IP66). - Antal och frekvens:
Letar du efter ett Prototyp (1-5 enheter) eller en Produktionskörning (50+ enheter)? Vänligen ange uppskattad årlig användning (EAU) om tillämpligt för volympriser.
Din design. Vår metall. Inga kompromisser.
Vi bockar inte bara stål, vi skyddar din patentskyddade teknik. Gör som över 500 OEM-tillverkare som förlitar sig på oss när det gäller kapslingar som levereras inom toleranserna, fullt certifierade och redo för omedelbar kabeldragning, så att ditt team kan fokusera på kontrollerna, inte på skåpet.
Vanliga frågor och svar
Direkta svar om våra möjligheter, ledtider och prisstruktur för att hjälpa dig att fatta ett välgrundat beslut.
Vad är er minsta orderkvantitet (MOQ)? Kan jag beställa en enda prototyp?
Vi har inte en strikt MOQ. Vi betjänar regelbundet HMLV-kunder (High-Mix/Low-Volume). Prissättningen är dock starkt beroende av installationstider. En enda anpassad enhet kommer att ha en högre kostnad per enhet än en sats på 50 på grund av NRE (Non-Recurring Engineering) och maskininställning. Vi rekommenderar att du beställer en Första artikeln Prototyp för att validera passformen innan en full produktionsserie släpps.
Jag har ingen 3D CAD-fil ännu, bara en 2D PDF eller en skiss. Kan du fortfarande ge en offert?
Ja, men det kan fördröja processen. För den snabbaste offerten (inom 24 timmar) kan du .STEP eller SolidWorks är att föredra eftersom det gör det möjligt för vår programvara att automatiskt beräkna skärvägar och materialanvändning. Om du bara har en PDF-fil eller en skiss måste vårt ingenjörsteam skapa 3D-modellen åt dig, vilket kan medföra en nominell designavgift beroende på komplexitet.
Kommer min anpassade kapsling att levereras med en UL-märkning?
Ja, på begäran. Vi är en UL 508A-listad panelverkstad. Så länge din specialkonstruktion följer de specifika konstruktionskraven för NEMA 1, 3R, 4, 4X eller 12 (t.ex. rätt materialtjocklek, sömsvetsning, packningstyp) kan vi tillämpa de officiella cULus etikett till din inhägnad, vilket säkerställer att ditt projekt klarar inspektionen på plats.
Hur väljer jag mellan 304 och 316L rostfritt stål?
Detta beror på din miljö.
- Klass 304: Branschstandard för inomhusspolning (Food & Bev) och allmän korrosionsbeständighet.
- Klass 316L: Obligatoriskt för marina miljöer, utomhustillämpningar nära saltvatten eller farmaceutiska processer som använder starka klorider/ syror. Den innehåller molybden för överlägsen motståndskraft mot gropfrätning.
Om du är osäker, ange din kemiska exponering i RFQ:n, så kommer våra metallurger att rekommendera kvalitet.
Vad är den typiska ledtiden för ett anpassat NEMA-skåp?
- Standardmodifieringar: (Borrning/kapning av lagerlådor): 3-5 arbetsdagar efter godkännande av ritning.
- Helt anpassad tillverkning: Vanligtvis 2-3 veckor för standardutförande (pulverlackering).
- Expedierade tjänster: Tillgänglig för kritiska situationer med stilleståndstid. Vänligen markera BRÅDSKANDE i ämnesraden för din RFQ.
Varför ska jag göra en kundanpassning istället för att bara modifiera en Hoffman-box själv?
Risk och total ägandekostnad. Att själv modifiera en färdig box innebär ofta att UL/NEMA-klassificeringen blir ogiltig (färgfläckar leder till rost). Det kräver också manuellt arbete som är känsligt för fel. Vår laserskurna anpassade kapslingar garanterar hålprecision till +/- 0,1 mm och upprätthåller full NEMA-integritet. De levereras färdiga för montering, besparar dina tekniker timmar av borrpresstid.
Direkt tillgång till experter inom tillverkning
Inga callcenters. Inga förvirrande automatiska telefonmenyer. Bara erfarna ingenjörer och kalkylatorer som är redo att diskutera dina behov av NEMA-skåp
