Herstellung von Kupferblech

Die Präzisionsfertigung von Kupferblechen erfordert die Überwindung der notorisch hohen Wärmeleitfähigkeit und des Reflexionsvermögens des Materials. Wir verwenden spezielle CNC-Anlagen zum Laserschneiden, Stanzen und Formen von OFE- und ETP-Kupfer ohne Verzug oder starke Werkzeugspuren. Das Material wurde speziell für die Stromverteilung, das Wärmemanagement und die HF-Abschirmung entwickelt.

Hochpräzise Fertigung von Kupferblechen

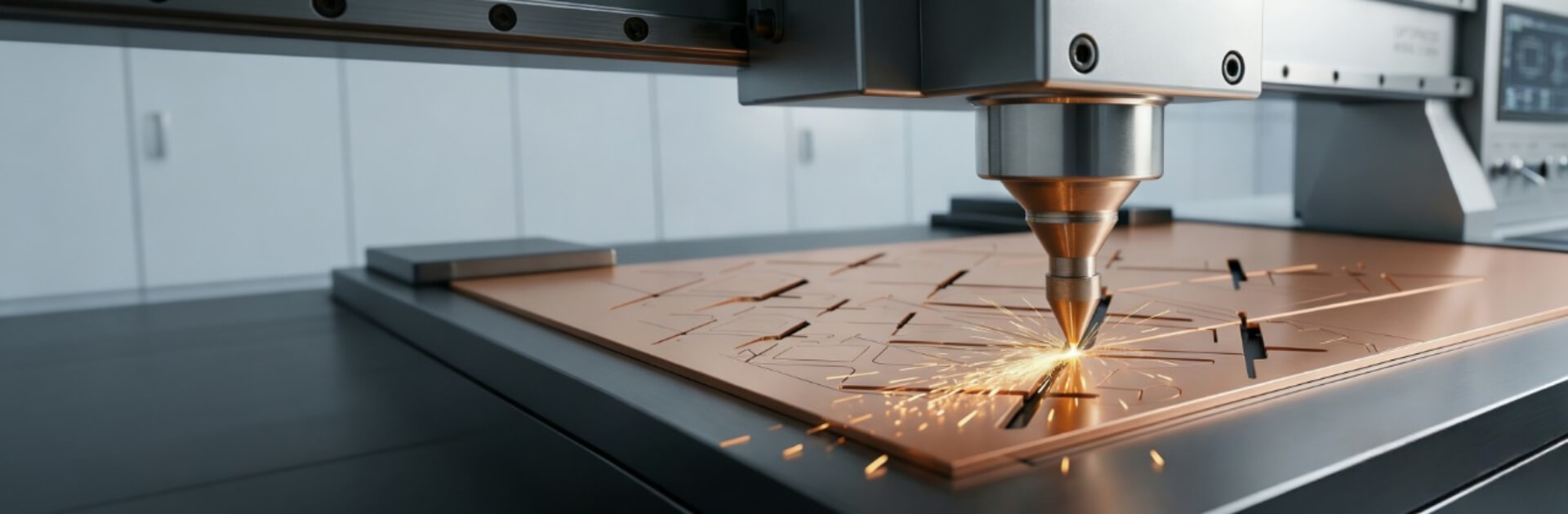

Herkömmliche CO2-Laser und konventionelle Laserschneider haben mit dem extremen Reflexionsvermögen von Kupfer und der schnellen Wärmeableitung zu kämpfen, was oft zu starker Krätze, Mikrorissen entlang der Schnittkante oder sogar zu Schäden durch Rückreflexion an der Maschine selbst führt.

ShincoFab beseitigen diese Risiken. Durch den Einsatz moderner Hochleistungs-Faserlasersysteme, die speziell für hochreflektierende Legierungen konfiguriert sind, bearbeiten wir Kupfer 101 und Kupfer C110 mit kompromissloser Genauigkeit... und liefert überlegene Kupferblechschneiden Ergebnisse ohne die Notwendigkeit von sekundären Metallentgraten.

Kern Kupfer Fertigung Spezifikationen:

  • Dicke des Materials: Passende Norm Dickenmessgeräte für Kupferbleche von 0,020” (0,5 mm) bis zu schweren 0,250” (6,35 mm) Platten.
  • Maximale Blattgröße: 60” x 120” für ertragreiche Verschachtelungen und großflächige Sammelschiene Produktion.
  • Formgebung: Mehrachsige CNC-Abkantpressen liefern Biegungen mit engen Toleranzen und minimieren gleichzeitig Kaltverfestigung, Rissbildung und den Verlust der strukturellen Integrität.
  • Fügen & Sekundäre Ops: Zertifiziert WIG-Schweißen, Hartlöten und Löten, die speziell auf hochleitfähige elektrische Baugruppen zugeschnitten sind.
Hochwertige Rohkupferbleche für die Präzisionsfertigung von Kupferblechen

Verfügbare Kupfersorten und Vergütungsoptionen

Die Angabe der richtigen Kupfersorten und Temperierung ist entscheidend für die Vermeidung von Bauteilversagen, elektrischen Lichtbögen oder Verformungen der Baugruppe. ShincoFab kann mehr als nur Kupfer schneiden. Wir richten aus metallurgischen Eigenschaften mit Ihren genauen Anwendungsanforderungen.

Hochreine Kupferbunde für die Herstellung und das Stanzen von Kupferblechen

C10100 (sauerstofffreie Elektronik - OFE)

Mit einer Reinheit von mindestens 99,99% und einer außergewöhnlichen IACS-Leitfähigkeitsbewertung von 101% ist dieses hochreines Kupferblech ist für kritische Anwendungen entwickelt worden. Da es praktisch keinen Sauerstoff enthält, ist es absolut immun gegen Wasserstoffversprödung bei Erhitzung.

  • Am besten geeignet für: Hochvakuumumgebungen, Halbleiterkomponenten, hochwertige Anoden und kritische Luft- und Raumfahrtelektronik.

C11000 (elektrolytisch zähes Pech - ETP)

Der absolute Industriestandard für Herstellung von Kupferblech für elektrische Anwendungen. Mit einer Reinheit von 99,9% und einer IACS-Leitfähigkeit von 100% bietet C110 ein hervorragendes Gleichgewicht zwischen thermischer/elektrischer Leistung und Kosteneffizienz.

  • Verfügbarkeit: Wir verfügen über einen umfangreichen Bestand an C110-Platten und -Blechen, um schnelle Durchlaufzeiten für Ihre Produktionsläufe zu gewährleisten.
Kundenspezifische verzinnte Kupferschienen, hergestellt durch Kupferblechverarbeitung

Strukturelle Temperelemente zur Verhinderung von Verzug

Die Angabe von allgemeinem Kupfer ohne definierten Härtegrad führt zu strukturellen Fehlern. Die Verwendung von zu weichem Kupfer für Strukturschienen führt zu Bauteilen, die sich bei der Endmontage verziehen oder durchhängen. Wir lagern und fertigen auf der Grundlage präziser Strukturtemperaturen:

  • H02 (Halbhart): Das optimale Gleichgewicht. Bietet genügend Dehnbarkeit für CNC-Abkantpressen mit engen Radien, ohne zu brechen, während die strukturelle Steifigkeit erhalten bleibt.
  • H04 (Hart): Maximale Streckgrenze. Ideal für flache, Stanzteile und starre Stromschienenführungen, die keine Biegung erfordern.
  • O60 (weich/geglüht): Maximum Duktilität speziell für Tiefzieh- oder schwere Umformvorgänge reserviert.

Kurzanleitung für Kupfersorten

KlasseReinheitIACS-LeitfähigkeitTypische AnwendungenSchweißeignung / Löten
C101 (OFE) 99.99% 101% Hoch-Vac, Halbleiter, Radar Ausgezeichnet (kein Risiko der Wasserstoffversprödung)
C110 (ETP) 99.90% 100% Schaltanlagen, Erdungsbänder, Motorenteile Gut (Vermeiden Sie reduzierende Atmosphären/Gasschweißen)

Beseitigung von Herstellungsfehlern bei Kupfer

Kupfer ist notorisch unnachgiebig in der gesamten Verfahren zur Blechverarbeitung. Die meisten Verarbeiter behandeln es wie Baustahl, was zu zerstörten Teilen, verzögerten Zeitplänen und Ausschuss führt. ShincoFab hat unser gesamtes Werk darauf ausgerichtet, die drei wichtigsten Fehlerquellen bei der Kupferherstellung zu beseitigen.

Herausforderung 1: Laserrückreflexion und Krätze

  • Das Problem: Das spiegelähnliche Reflexionsvermögen von Kupfer lässt herkömmliche Laserstrahlen in den Schneidkopf zurückprallen, wodurch die Optik zerstört wird. Die extreme Wärmeleitfähigkeit zieht die Wärme von der Schneidzone weg und hinterlässt schwere Schlacke und Krätze, die manuelles Schleifen erfordern.
  • Unsere Lösung: Wir verwenden spezielle Festkörper-Faserlaser, die mit einer fortschrittlichen Rückreflexionsisolierung ausgestattet sind. In Kombination mit Stickstoff-Hochdruckgas stoßen wir geschmolzenes Material sofort aus. Sie erhalten präzisionsgeschnittene Rohlinge ohne Krätze, die exakte Maßtoleranzen einhalten, ohne dass ein zweites Entgraten erforderlich ist.

Herausforderung 2: Schnelle Arbeitshärtung und Biegebrüche

  • Das Problem: Kupfer härtet unter der Abkantpresse fast augenblicklich aus. Der Versuch einer enger Biegeradius quer zur Faserrichtung des Materials auf kaltem Kupfer führt häufig zu Mikrorissen in der Oberfläche, die sowohl die strukturelle Integrität als auch die elektrische Leitfähigkeit beeinträchtigen.
  • Unsere Lösung: Wir raten nicht; wir berechnen. Unsere CNC-Abkantpressen arbeiten mit exakten Berechnungen des K-Faktors und der Biegezugabe, die speziell für H02- und H04-Temperaturen kalibriert sind. Wir halten uns streng an die Regeln für den Mindestbiegeradius im Verhältnis zur Materialstärke. Bei extremen Umformungen oder Tiefziehvorgängen verwenden wir ein kontrolliertes lokales Glühen, um die Duktilität vor dem Biegen wiederherzustellen und einen bruchfreien Außenradius zu gewährleisten.

Herausforderung 3: Oberflächenkratzer und kosmetische Beeinträchtigungen

  • Das Problem: Als vergleichsweise weiches Metall ist Rohkupfer sehr anfällig für Furchen, Kratzer und Werkzeugspuren, die bei der Handhabung und Umformung des Materials entstehen. Diese Oberflächendefekte gehen über kosmetische Probleme hinaus. Sie erzeugen messbare elektrische Widerstandspunkte und ruinieren die Grundierungsschicht für die Sekundärbeschichtung.
  • Unsere Lösung: Vollständiger Oberflächenschutz. Wir beziehen Kupfer, das mit einer PVC-Schutzfolie vormaskiert ist, die durchgehend intakt bleibt Laserschneiden und Stanzen. Das Material wird mit automatischen Vakuumhebern gehandhabt, nicht mit Metallgabeln oder -haken. Bei der Umformung verwenden wir Urethan- oder Delrin-Unterwerkzeuge auf unseren Abkantpressen, um die üblichen V-Werkzeugmarken vollständig zu eliminieren.

Oxidationsschutz und Leitfähigkeitsbeschichtung

Rohkupfer beginnt in dem Moment zu oxidieren, in dem es mit Luftsauerstoff in Berührung kommt, wobei sich eine Anlauffarbe entwickelt, die sowohl die Lötbarkeit als auch den elektrischen Kontaktwiderstand stark beeinträchtigt.

Sie brauchen sich nicht um die Koordinierung mit einem separaten Galvanik Geschäft. Wir bieten vollständig integrierte Oberflächenbehandlungen an, um Kupfer vor Anlaufen schützen, verhindern Korrosion und erhalten präzise IACS-Leitfähigkeitswerte. Entwickelt Oberflächenveredelungen Wir bieten:

Verzinnung (glänzend und matt)

Der Industriestandard für Stromschienen und Stromverteilungskomponenten. Die Zinnbeschichtung bietet außergewöhnliche Korrosionsbeständigkeit, hervorragende Lötbarkeit und verhindert atmosphärische Oxidation bei gleichzeitiger Aufrechterhaltung einer hervorragenden Kontaktleitfähigkeit.

Verzinnte Kupferbleche für die Herstellung von Präzisionskupferblechen

Versilberung

Die ultimative Wahl für Kontaktstellen mit hoher Stromstärke, Schaltanlagen und HF-Anwendungen. Silber bietet den geringstmöglichen elektrischen Widerstand und mindert das Risiko von Reibungsverschleiß bei Verbindungen mit hoher Belastung.

Vernickeln

Wird spezifiziert, wenn mechanische Abnutzung und extreme Temperaturbeständigkeit von größter Bedeutung sind. Nickel wirkt als dauerhafte Barriere gegen raue Umgebungsbedingungen und verhindert die Migration von Kupfer in nachfolgende Plattierungsschichten oder Lote.

Elektropolieren & Passivieren

Unverzichtbar für Hochvakuum-, Halbleiter- und medizinische Anwendungen. Dieses elektrochemische Verfahren entfernt Mikrograte, beseitigt Oberflächenverunreinigungen und hinterlässt eine passive Oberfläche in chirurgischer Qualität, die einer schnellen Oxidation widersteht.

Kundenspezifisch isolierte Kupferschienen, hergestellt durch Präzisionsfertigung von Kupferblechen

Isolierung und Maskierung

Präzisions-Pulverbeschichtung, Anbringen von Schrumpfschläuchen und kundenspezifisches dielektrisches Epoxy-Tauchen für Hochspannungsisolierung.

Technische Teile aus Kupfer für kritische Systeme

Wir schneiden nicht nur gebogene Kupferformen. Wir entwickeln hochspezialisierte Komponenten mit engen Toleranzen, die für den Betrieb von Hochspannungsnetzen, modernen thermischen Systemen und empfindlichen medizinischen Gehäusen entscheidend sind.

Wenn absolute Leitfähigkeit, Wärmeableitung und strukturelle Integrität nicht verhandelbar sind, vertrauen Ingenieure auf unsere engagierte Fertigungsabteilung, um diese spezifischen, anwendungsfertigen Produkte zu liefern. Kupferblechteile:

Elektrische und Energieverteilung mit hoher Stromstärke

  • Kundenspezifische Stromschienen (laminiert und massiv): Präzisionsgeformt mit engen Radien für kompakte Schaltanlagen, Stromverteilungseinheiten (PDUs) und industrielle Motorsteuerungen.
  • Erdungsplatten und -riemen: Gefertigt für niederohmige Pfade, Hochleistungserdung und Erdung von Telekommunikationsschränken.
  • Hochstrom-Batteriekontakte: Entwickelt für Akkupacks von Elektrofahrzeugen, Energiespeichersysteme (ESS) und robuste unterbrechungsfreie Stromversorgungen (USV).
  • Komponenten von Schaltanlagen: Komplizierte C110 ETP-Kupfer-Schaltkontakte, -Zungen und -Hochleistungsanschlüsse, die exakte Toleranzen für eine zuverlässige Verbindung erfordern.
Elektrische Präzisionskontakte und -klemmen aus Kupfer, hergestellt in der Kupferblechverarbeitung
Kundenspezifischer Kupferkühlkörper mit Kühlrippen durch Präzisionskupferblechfertigung

Fortschrittliches Wärmemanagement

  • Leistungsstarke Kühlkörper: Präzise lasergeschnittene Kupfersockel mit integrierten Rippengeometrien, die eine maximale Wärmeleitfähigkeit erfordern, ohne das Gewicht einer Vollblockfräsung.
  • Wärmetauscher-Lamellen und -Leitbleche: Gefertigt aus ultradünnem sauerstofffreies Kupferblech Folien, die eine optimierte Konvektionskühlung in der Luft- und Raumfahrt sowie in industriellen Anwendungen mit hoher Beanspruchung gewährleisten.
  • Komponenten der Flüssigkühlplatte: Gestanzte und geformte Kupferverteiler und Strömungskanäle für die Kühlung von Hochleistungsrechnern und Leistungselektronik.

Medizinische, RF- und Raumfahrtsysteme

  • EMI/RFI-abschirmende Gehäuse: Maßgefertigte, durchgehende Gehäuse zur Hochfrequenzdämpfung für MRI-Geräte, Radarsysteme und Kupferblechverarbeitung für die Luft- und Raumfahrt Anwendungen.
  • Hochvakuum-Anoden: Ausschließlich aus OFE C101-Kupfer hergestellt, um Ausgasungen in Hochleistungs-Mikrowellenröhren und Teilchenbeschleunigern zu vermeiden.
  • RF-Antennen und Grundplatten: Präzisionsbauteile, die flache, saubere und hochleitfähige Oberflächen für eine optimale Signalübertragung erfordern.
Kupfergehäuse mit satinierter Oberfläche für Elektronik, hergestellt durch kundenspezifische Blechbearbeitung

Zertifizierte Leitfähigkeit und Präzision

In der Hochstromverteilung, in der Luft- und Raumfahrt und im kritischen Wärmemanagement können Materialfehler oder nicht tolerierte Abmessungen katastrophale Systemausfälle verursachen. Wir verlassen uns nicht auf Sichtprüfungen oder Annahmen. Wir unterstützen jede von uns hergestellte Kupferkomponente durch strenge, dokumentierte Messtechnik und kompromisslose Materialrückverfolgbarkeit.

Wenn Sie mit uns zusammenarbeiten, beseitigen Sie Risiken im Zusammenhang mit der Einhaltung von Vorschriften und Ängste in der Lieferkette. Unsere Qualitätssicherungsinfrastruktur:

ISO 9001:2015 zertifizierte Fertigung

Unser gesamtes Werk arbeitet nach einem streng geprüften Qualitätsmanagementsystem (QMS). Wir gewährleisten wiederholbare Prozesse, standardisierte Einstellungen und eine kontinuierliche Fehlervermeidung vom ersten Prototyp bis zur Großserienfertigung.

Absolute Materialrückverfolgbarkeit (MTRs)

Gefälschtes oder verdünntes Kupfer belastet die globale Lieferkette und beeinträchtigt die Leitfähigkeit von InVeKoS erheblich. Wir garantieren die Echtheit. Vollständige Werkstestberichte (MTRs) und Konformitätsbescheinigungen (CoC) sind Standard und werden mit jeder Lieferung geliefert. Sie haben eine vollständige Rückverfolgbarkeit bis zur Gießerei und können die genaue chemische Zusammensetzung, Reinheit und Temperatur für Ihre Compliance-Aufzeichnungen überprüfen.

Erstmusterprüfung (FAI) und fortschrittliche Messtechnik

Wir lassen eine Charge nicht in der Hoffnung laufen, dass sie richtig ist. Unsere Abteilung für Qualitätskontrolle setzt Koordinatenmessmaschinen (CMM) und hochauflösende optische Bildverarbeitungssysteme ein, um komplexe Biegeprofile und Lochpositionen anhand Ihrer 3D-CAD-Modelle zu überprüfen. Vollständige First Article Inspection (FAI)-Pakete und Luft- und Raumfahrtqualität AS9102 Inspektionsberichte sind auf Anfrage vor der Serienproduktion erhältlich.

Vergeuden Sie kein teures Kupfer mehr durch Versuch und Irrtum. Erhalten Sie eine kostenlose DFM-Prüfung

Rohkupfer ist ein hochwertiges Gut. Lassen Sie nicht zu, dass nicht optimierte CAD-Modelle oder falsche Biegeradien Ihre Produktionskosten in die Höhe treiben. Unser Ingenieurteam überprüft Ihre 3D-Modelle, um die Materialausbeute zu optimieren, K-Faktor-Zugaben zu überprüfen und Fertigungsfehler zu vermeiden, bevor Ihr erstes Teil überhaupt geschnitten wird.

zum Leben zu erwecken.

Bevor Sie uns Ihre CAD-Dateien für hochwertige Kupferkomponenten übergeben, brauchen Sie absolute Gewissheit. Hier finden Sie unkomplizierte Antworten von Ingenieur zu Ingenieur zu unserem Materialbestand, den Gebühren für kundenspezifische Werkzeuge und den Verpackungsprotokollen.

Haben Sie Kupfermaterial auf Lager, oder müssen wir die Rohtafeln liefern?

Wir verwalten die gesamte Lieferkette, um Verzögerungen zu vermeiden. Wir verfügen über einen umfangreichen internen Bestand an Standardkupfer C110 ETP und C101 OFE in verschiedenen Dicken und Zuständen (insbesondere H02 und H04). Für hochspezialisierte Qualitäten oder exotische Zustände gewährleisten unsere etablierten Werksbeziehungen eine schnelle Beschaffung mit vollständiger Rückverfolgbarkeit des Materialtestberichts (MTR).

Unsere Hochleistungs-Faserlaser sind für das saubere Schneiden von Kupfer bis zu einer Dicke von 0,250” (1/4 Zoll) optimiert, ohne dass starke Krätze entsteht oder ein sekundäres Kantenfräsen erforderlich ist. Für Materialien, die dicker als 0,250” sind, oder für Geometrien, bei denen thermische Verformung ein Problem darstellt, verwenden wir Präzisionswasserstrahlschneiden oder CNC-Stanzen, um die Maßgenauigkeit zu gewährleisten.

In 95% von Standard-Sammelschienen- und -Gehäuseprojekten, keine. Wir haben viel in eine umfangreiche Bibliothek von Standardwerkzeugen für Abkantpressen investiert, einschließlich spezieller Urethan-Unterwerkzeuge, die Kupfer formen, ohne V-förmige Abdrücke zu hinterlassen. Nicht wiederkehrende Engineering- (NRE) oder Werkzeugkosten sind in der Regel nur für hochkomplexe Tiefzieh-, Folgestanz- oder kundenspezifische Strangpressprofile erforderlich.

Wir behandeln fertige blanke Kupferkomponenten wie chirurgische Instrumente. Die Teile werden mit Handschuhen angefasst, in VCI-Papier (Volatile Corrosion Inhibitor) gegen Anlaufen eingewickelt und bei Bedarf vakuumversiegelt. Je nach Geometrie verwenden wir kundenspezifisches Schaumstoffgarnier oder unterteilte Zellverpackungen, um sicherzustellen, dass die Teile während des Transports zu Ihrer Einrichtung nicht zusammenstoßen, verbeulen oder zerkratzen.

Wir tun beides. Wir führen routinemäßig Kleinserien-Prototypen (1 bis 50 Stück), um die Ingenieure bei der Validierung komplexer Biegegeometrien, thermischer Leistungen und Beschichtungsspezifikationen zu unterstützen. Sobald der erste Artikel genehmigt ist, leiten wir Ihr Projekt nahtlos in die kosteneffiziente CNC-Fertigung mit hohen Stückzahlen über.

Erhalten Sie ein Angebot für Ihr Kupferverarbeitungsprojekt

Warten Sie nicht mehr wochenlang darauf, dass ein Hersteller Ihre Anfrage prüft, nur um dann festzustellen, dass er die Toleranzen nicht einhalten oder die richtige Materialqualität nicht beschaffen kann. Unser Ingenieurteam steht bereit, um Ihre Entwürfe auf ihre Herstellbarkeit zu prüfen und Folgendes zu bieten ein umfassendes, transparentes Angebot.
